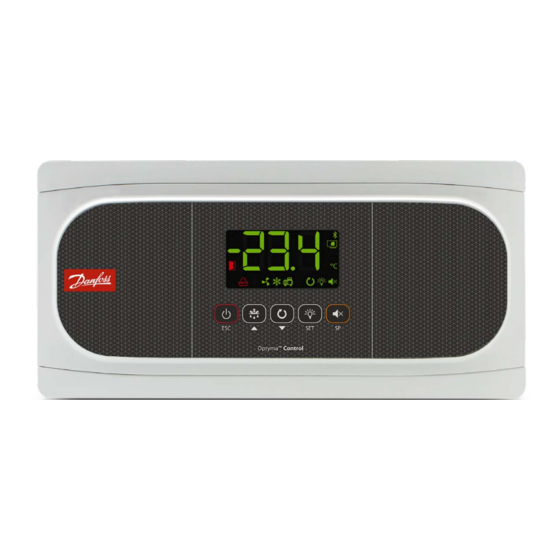

- Página 1 Manual de usuario Controlador de temperatura para cámaras frigoríficas AK-RC 251...
-
Página 2: Tabla De Contenido
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Contents 1. Versiones y referencias ..............................3 2. Advertencias ..................................3 3. Mantenimiento ................................3 4. Description ..................................3 5. Instalación ..................................4 6. Cableado eléctrico ................................. 5 7. -
Página 3: Versiones Y Referencias
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 1. Versiones y referencias Modelo Descripción Alimentación Protección Magnetotérmica Contactor 100 – 240 V~ AK-RC 251 Controlador de temperatura de 5 relevadores 50 – 240 Hz 2. Advertencias •... -
Página 4: Instalación
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 4.1 Teclado Presionar el botón una vez activa / desactiva la luz del Presionar este botón durante 3 segundos, activa / desactiva el modo Stand-By. En este modo la regulación cuarto frio. -
Página 5: Cableado Eléctrico
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 6. Cableado eléctrico Desconectar siempre la alimentación para realizar el cablea- • La conexión a realizar depende del tipo de instalación. do. Los sensores de temperatura NUNCA deben instalarse •... -
Página 6: Funcionamiento
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Lista de parámetros del Asistente 0=Desactivado 1=Compresor/Resistencia al cárter Configuración de relevador AUX1 2=Luces 3=Control virtual Sensores conectados 1=Sensor 1 (Cuarto frio) 2=Sensor 1 (Cuarto frio) + Sensor 2 (Evaporador) -
Página 7: Regulación Del Frío
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Indica que se está efectuando un deshielo (ver pág. 10). Sólo se muestra en pantalla. Petición de código de acceso (Password). Ver parámetros b10 y PAS (ver pág. 13). Sólo se muestra en pantalla. - Página 8 Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Función de Pump Down Si el tiempo C20 es 0 (valor de fábrica), el compresor no se Esta función previene problemas en el compresor causados por detendrá hasta que el presostato de baja se active, pero se movimientos del refrigerante, mediante una técnica de paro/...
-
Página 9: Manejo De La Puerta
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Modo de cambio de Set Point EJEMPLO: Permite alternar rápidamente entre dos temperaturas de trabajo Calibración del sensor 1 de la cámara, modificando el Set Point según el valor indicado en el parámetro C12. -
Página 10: Deshielo
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 8.3 Deshielo Tipos de deshielo DIG. IN Hay 5 tipos de deshielo posibles en función de la opción escogida en el asistente (InI): Eléctrico (InI=1, 2 y 3) (d7=0) El deshielo se realiza mediante resistencias eléctricas, aportando... -
Página 11: Control De Los Ventiladores
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Retraso de arranque de ventiladores Requiere configurar la entrada 2 como sensor 2º evaporador Se establece mediante el parámetro F4 y permite que las posibles (I20=8). En caso de error en el sensor del 2º evaporador, el gotas depositadas en el evaporador se congelen antes de activar deshielo finaliza transcurrido el tiempo definido en d1. -
Página 12: Alarmas
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 8.6 Alarmas • Se apague el controlador y se vuelva a encender. • Se inicie un deshielo sin error en el sensor S2. El equipo avisa al usuario mediante un mensaje en pantalla, la activación de un relé... -
Página 13: Alertas
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 8.10 Modo Stand-by remoto Configuración del relé de alarma En caso de haber configurado ALGÚN relevador como relevador de alarma, el parámetro A9 permite definir el estado del relevador DIG. -
Página 14: Configuración
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 9. Configuración FUERA DE EN PROGRAMACIÓN PROGRAMACIÓN Menú de programación reducido 20 seg. Permite configurar rápidamente los parámetros más utilizados. Para acceder, pulsar la tecla SET durante 3 segundos. -
Página 15: Regulación Y Control
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Regulación y control Nivel 1 Nivel 2 Descripción Valores Min. Def. Max. Ajuste de temperatura (Set Point) ºF 32.0 Calibración del sensor 1 (Offset) ºF -36.0 36.0 Diferencial del sensor 1 (Histéresis) -
Página 16: Configuración Básica
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Ventiladores de evaporador Nivel 1 Nivel 2 Descripción Valores Min. Def. Max. Temperatura de paro de los ventiladores ºF Diferencial del sensor 2 si los ventiladores están parados ºF... - Página 17 Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Entradas y salidas Nivel 1 Nivel 2 Descripción Valores Min. Def. Max. Sensores conectados 1=Sensor 1 (Cámara), 2=Sensor 1 (Cámara) + Sensor 2 (Evaporador) Configuración de la entrada digital 1...
- Página 18 Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 Mensajes Mensajes Error de funcionamiento del Pump Down (Paro) Error de funcionamiento del Pump Down (Arranque) E1/E2/E3 Sensores 1/2/3 dañados (Circuito abierto, cruzado, o temperatura fuera de los límites del sensor) ...
-
Página 19: Especificaciones Técnicas
Manual de usuario | Controlador de temperatura para cámaras frigoríficas, Type AK-RC 251 10. Especificaciones técnicas Caracteristicas Especificaciones Alimentación 100 - 240 V~, 50 - 60 Hz Consumo de potencia máximo 8.1 VA Corriente nominal máxima 15 A EN60730-1: 15 (15) A 250 V~... -
Página 20: Pedidos
084N3200 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary eady agreed.
