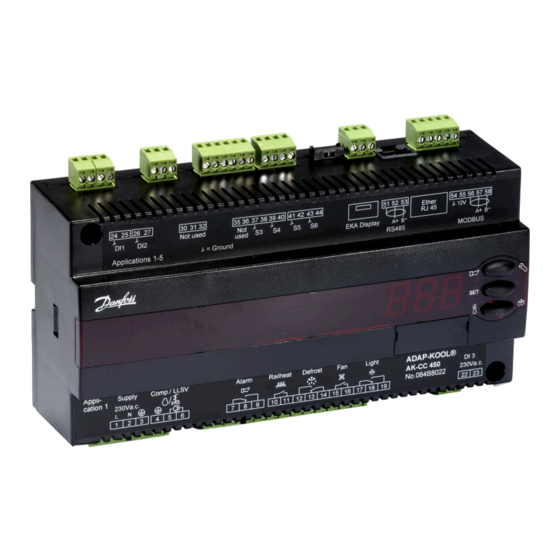

- Página 1 Controlador de evaporadores AK-CC 450...
-
Página 2: Tabla De Contenido
Guía del usuario | Controlador de evaporadores, AK-CC 450 Contenido Introducción ....................... 2 Menú de parámetros ..................28 Operación......................4 Conexiones .......................32 Aplicaciones .....................12 Datos ........................34 Visión general de las funciones ..............15 Pedidos.......................35 Operación......................26 Introducción Aplicación Control integral de la instalación de refrigeración con una gran flexibilidad para adaptarse a cualquier equipo de refrigeración y... - Página 3 Guía del usuario | Controlador de evaporadores, AK-CC 450 Aplicaciones Se ofrece aquí una visión general de las opciones de uso del controlador. Mediante un ajuste se configurarán las entradas y salidas de ma- nera que el interfaz de funcionamiento del controlador se adecue a la aplicación seleccionada.
-
Página 4: Operación
Guía del usuario | Controlador de evaporadores, AK-CC 450 Operación Cooling La regulación se realiza en base a uno de los dos principios siguientes: Expansión directa La temperatura se controla a través del arranque/parada de un compresor o a través de la apertura/cierre de una válvula de sole- noide instalada en la tubería de líquido. - Página 5 Guía del usuario | Controlador de evaporadores, AK-CC 450 Bandas del termostato El uso de las bandas del termostato es útil en aplicaciones en las que se almacenan diferentes tipos de productos, lo que requiere diferentes condiciones de temperatura. Es posible conmutar entre dos bandas de termostato diferentes utilizando una señal de un...
- Página 6 Guía del usuario | Controlador de evaporadores, AK-CC 450 Desescarche Dependiendo de la aplicación se puede elegir entre los siguientes métodos de desescarche: Natural: Los ventiladores permanecen activos durante el desescarche: Eléctrico: Se activan las resistencias Gas caliente: Las válvulas de solenoide se controlan de manera que el gas caliente fluya por el evaporador Agua-glicol: Aquí, la válvula de solenoide/motorizada se abre en...
- Página 7 Guía del usuario | Controlador de evaporadores, AK-CC 450 Desescarche coordinado Max. 10 Hay dos formas de realizar desescarches coordinados: interconec- tando los equipos con cables o vía bus de comunicaciones. Desescarche coordinado vía cables La entrada digital DI2 se conecta entre los controladores de corriente.
- Página 8 Guía del usuario | Controlador de evaporadores, AK-CC 450 Control de dos compresores General: Ambos compresores, tienen que ser de un tipo capaz de arrancar incluso soportando una alta presión. El compresor continuará en funcionamiento hasta que la tempe- ratura haya alcanzado el valor de desconexión. A continuación se desconectará.
-
Página 9: Ventilador
Guía del usuario | Controlador de evaporadores, AK-CC 450 Ventilador Control de pulsos Para ahorrar energía, es posible controlar mediante pulsos la alimentación eléctrica de los ventiladores de los evaporadores. El control de pulsos puede realizarse de una de las siguientes maneras: - durante el periodo de desconexión del termostato (cámara... - Página 10 Guía del usuario | Controlador de evaporadores, AK-CC 450 Entradas digitales Hay dos entradas digitales DI1 y DI2 con función de contacto y una entrada digital DI3 con señal de alta tensión. Pueden utilizarse para las siguientes funciones: - Estado de contactos a través de la comunicación de datos - Función de contacto de la puerta con alarma...
-
Página 11: Importante
Guía del usuario | Controlador de evaporadores, AK-CC 450 Comunicación de datos El controlador incorpora un bus MODBUS para comunicación de datos. Si se necesita un protocolo diferente de comunicación de datos, puede colocarse un módulo Lon RS 485 o DANBUSS en el contro- lador. -
Página 12: Aplicaciones
Guía del usuario | Controlador de evaporadores, AK-CC 450 Aplicaciones S3 y S4 son sensores de temperatura. La aplicación determina si se usa uno o el otro, o los dos. El sensor S3 está instalado en el flujo de aire antes del Se presenta a continuación una visión general de los... - Página 13 Guía del usuario | Controlador de evaporadores, AK-CC 450 Aplicación 5 Termostato de calor El termostato de calor se utiliza típicamente cuando la temperatura se controla en márgenes estrechos, por ejemplo en salas de despiece, etc. El termostato de calor puede ajustarse como una diferencia en relación con el límite de desconexión...
- Página 14 Guía del usuario | Controlador de evaporadores, AK-CC 450 Pegatinas con símbolos de conexión El controlador se suministra de fábrica con pegatinas con símbolos que indican la aplicación 1. Si se hace otro uso del controlador, se suministran pegatinas para que el usuario pueda colocar los que use.
-
Página 15: Visión General De Las Funciones
Guía del usuario | Controlador de evaporadores, AK-CC 450 Visión general de las funciones Función Pará- Parámetros mediante operación vía bus de metro datos Pantalla normal Normalmente la pantalla muestra el valor leído de uno de los sensores de termostato S3 o S4 o se muestra una Visualizar aire (u56) mezcla de ambos. - Página 16 Guía del usuario | Controlador de evaporadores, AK-CC 450 Función de fusión Intervalo de fusión Solo para control de refrigeración (-5 a 10 °C). La función asegura que la escarcha no bloqueará al evaporador. Aquí se establece la frecuencia con que la función debe detener la refrigeración y así transformar la escarcha en agua (o hielo, si hay demasiada escarcha).
- Página 17 Guía del usuario | Controlador de evaporadores, AK-CC 450 Retardo de alarma de temperatura S6 Retr.Alarma S6 La alarma se activa cuando se excede uno de los límites relevantes de alarma, A22, A23, A24 o A25. El retardo se indica en minutos.
- Página 18 Guía del usuario | Controlador de evaporadores, AK-CC 450 Método de desescarche Métodos Desc. Aquí se define si el desescarche se realizará eléctricamente o con gas, salmuera o no se realizará. 0 = ninguno Durante el desescarche, el relé de desescarche estará activado.
- Página 19 Guía del usuario | Controlador de evaporadores, AK-CC 450 Definición del anti-vaho durante el desescarche: Railh. at def. 0: Off (desactivado) 1: On (activado) 2: Pulsing (pulsación) Temperatura de parada de desescarche en la aplicación 9 y la banda 2 del termostato DefStop Temp2 Máx.
- Página 20 Guía del usuario | Controlador de evaporadores, AK-CC 450 Ajuste del reloj: día Ajuste del reloj: mes Ajuste del reloj: año Varios Varios Retardo de la señal de salida después del arranque RetardoSalida Después de arrancar el equipo o de un fallo de corriente, las funciones del equipo pueden ser retardadas, de modo que se evite una posible sobrecarga de la red eléctrica.
- Página 21 Guía del usuario | Controlador de evaporadores, AK-CC 450 Señal de entrada digital - DI2 Config. DI2 El controlador tiene una entrada digital 2 disponible para una de las siguientes funciones: Off: La entrada no se utiliza. 1) Visualización de estado de una función de contacto 2) Función de puerta.
- Página 22 Guía del usuario | Controlador de evaporadores, AK-CC 450 Señal de entrada digital - DI3 (entrada de alta tensión) Config. DI3 El controlador tiene una entrada digital 3 disponible para una de las siguientes funciones: Off: La entrada no se utiliza.
-
Página 23: Control Forzado
Guía del usuario | Controlador de evaporadores, AK-CC 450 Servicio Servicio Temperatura medida con el sensor S5 Temp. S5 Estado de la entrada DI1 (OFF = contacto abierto / ON = contacto cerrado) Estado DI1 Lectura de la duración del desescarche actual o de la duración de la última desescarche comple- Tiempo de desescarche tada. - Página 24 Guía del usuario | Controlador de evaporadores, AK-CC 450 Estado de funcionamiento (Mediciones) El controlador pasa por algunos estados de regulación en los que sólo está esperando el Estado Ctrl: siguiente punto de regulación. Para informar del porqué "no esta pasando nada", hay un con- (Se muestra en todas las pantallas de junto de códigos de funcionamiento que pueden verse en la pantalla.
-
Página 25: Mensaje De Error
Guía del usuario | Controlador de evaporadores, AK-CC 450 Mensaje de error Cuando se produce una alarma o un fallo, el LED frontal del controlador parpadea y se activa el relé de alarma. Si, en ese momento, se pulsa botón superior, podrá... -
Página 26: Los Botones
Guía del usuario | Controlador de evaporadores, AK-CC 450 Operación Puesta en marcha rápida Controlador/display Los valores se mostrarán con tres dígitos, y mediante un ajuste Para comenzar rápidamente la regulación, basta con seguir el si- puede establecer que la temperatura se muestre en ºC o en ºF. -
Página 27: Programa Auxiliar Para Ajustes (Puesta En Marcha Rápida)
Guía del usuario | Controlador de evaporadores, AK-CC 450 Programa auxiliar para ajustes (puesta en marcha rápida) Mueble Cámara Parada de deses- Parada de desescarche Parada de desescar- Parada de desescarche carche por tiempo por temp. (S5) che por tiempo por temp. -
Página 28: Menú De Parámetros
Guía del usuario | Controlador de evaporadores, AK-CC 450 Menú de parámetros SW = 1.8x Parámetro Esquema eléctrico páginas 12 ó 13 Valor Valor Ajuste de Ajuste Función Código min. máx. fábrica actual Funcionamiento normal Temperatura (valor de consigna) - - - -50°C... - Página 29 Guía del usuario | Controlador de evaporadores, AK-CC 450 Ajuste de Continuación Código Min. Max. Actual fábrica Intervalo de tiempo entre desescarches 0 hrs/ 240 h Duración máxima del desescarche 0 min. 360 min. Desplazamiento de tiempo para la activación del desescarche 0 min.
- Página 30 Guía del usuario | Controlador de evaporadores, AK-CC 450 Ajuste de Continuación Código Min. Max. Actual fábrica Código de acceso 1 (todos los ajustes) Tipo de sensor utilizado: 0= Pt1000, 1= Ptc1000, 0/Pt 1/Ptc 0/Pt Software Version Máximo tiempo de espera después de desescarche coordi- 0 min.
- Página 31 Guía del usuario | Controlador de evaporadores, AK-CC 450 Ajuste de Continuación Código Min. Max. Actual fábrica Definición de la luz y las cortinas de noche 0: Cuando el interruptor principal esté apagado, la luz estará apagada y la cortina de noche abierta.
-
Página 32: Conexiones
Guía del usuario | Controlador de evaporadores, AK-CC 450 Conexiones Visión general de salidas y Aplicación DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6 • • • aplicaciones. • • • Véanse también los esquemas • • •... - Página 33 Los controles electrónicos no sustituyen a los normales y buenos procedimientos de ingeniería. Danfoss no se responsabiliza del daño producido a bienes o a Relé de iluminación componentes de la planta que se deriven de los errores señalados Cuando la luz deba encenderse los terminales 17 y 18 quedan arriba.
-
Página 34: Montaje
Guía del usuario | Controlador de evaporadores, AK-CC 450 Datos Tensión de 230 V CA +10/-15 %. 5 VA, 50/60 Hz alimentación S6, S6B: Pt 1000 S3, S4, S5, , S5B: Pt 1000 o Sondas PTC 1000 ohm (Los 4 deben ser del mismo tipo) Intervalo de -60 a +120°C... -
Página 35: Pedidos
Guía del usuario | Controlador de evaporadores, AK-CC 450 Pedidos Tipo Función Nº de código Controlador de evaporadores con comunicación de datos MODBUS 084B8022 AK-CC 450 Conexiones para sensores con terminales de bornas Tarjeta de comunicación de datos 084B8579 EKA 175... - Página 36 Danfoss no acepta responsabilidades por posibles errores en catálogos, folletos y otros materiales impresos. Danfoss se reserva el derecho de alterar sus productos sin aviso previo. Esto se aplica también a los productos ya pedidos, supuesto que tales alteraciones puedan realizarse sin que sean necesarios cambios subsecuentes en las especificaciones ya acordadas.
