Manual de instrucciones

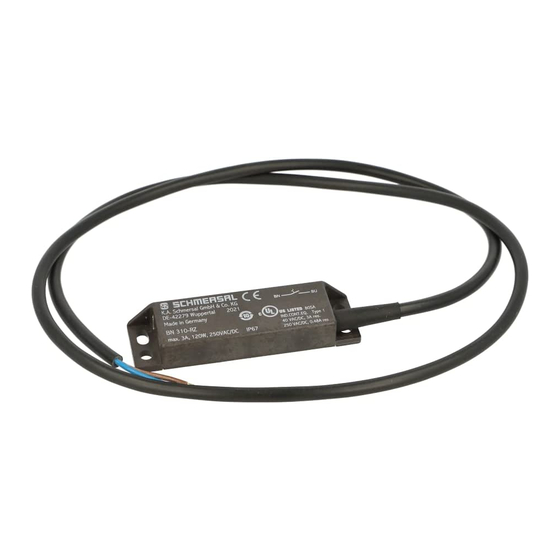

Interruptor magnético
Manual de instrucciones. . . . . . . . . .páginas 1 a 2
ES
Original
Descripción y uso
El interruptor magnético sirve para la monitorización de la posición de
resguardos de seguridad móviles.
Para el accionamiento del interruptor magnético sólo se pueden utilizar
los imanes que aparecen en la lista. Sólo con estos imanes está
asegurado un funcionamiento correcto y la precisión a la repetición.
El interruptor magnético dispone de dos circuitos NC y/o
1 contacto NA / 1 NC con función de enclavamiento.
Con un relé de seguridad adecuado y montaje cubierto es posible
cumplir las exigencias de aplicaciones de seguridad hasta PL e según
la norma ISO 13849-1.
El interruptor magnético está clasificado según la ISO 14119
como interruptor sin codificación del tipo 3.
Deberán cumplirse las normas nacionales relativas
a la instalación, seguridad y prevención de accidentes,
así como la normativa relativa a la retirada correcta.
Datos técnicos
Normas:
Caja:
Principio de funcionamiento:
Actuador imán:
Grado de protección:
Temperatura ambiente:
- Temperatura de almacenaje:
Tensión de conmutación:
Corriente de conmutación:
Potencia de conmutación:
Tiempo de conmutación "Cerrar":
Tiempo de conmutación "Abrir":
Duración de rebotes:
Vida mecánica:
Vida eléctrica:
Resistencia al impacto:
Resistencia a la vibración:
Conexionado:
B según ISO 13849-1:
10D
- Contacto NC (con 20 % de carga de contacto):
- Contacto NA (con 20 % de carga de contacto):
Encontrará más información, así como la declaración de
conformidad en vigor, en los catálogos de Schmersal y/o en el
catálogo online disponible en Internet en www.schmersal.net.
Dimensiones (en mm)
Interruptor magnético BN 310
(actuador BP 310 mismas dimensiones)
rojo (N)
5
Actuador opcional
BP 15 N
BP 15 S
S
10
ES
BN 310-2RZ
BN 310-11RZ
IEC 60947-1
termoplástico reforzado con fibra de vidrio
BP 310, BP 15
IP67 según IEC 60529
–25 °C ... +70 °C
máx 200 VAC/DC
máx. 30 VA/W
máx. 0,07 ms
máx. 0,5 ms
1.000.000.000 maniobras
10 6 ... 10 9 maniobras,
dependiendo de la carga
30 g / 11 ms
10 ...55 Hz,
amplitud 1 mm
Cable LiYY 4 x 0,25 mm², 1 m
20.000.000
20.000.000
88
78 1000
4,5
verde (S)
magnético
máx. 1 A
máx. 2 ms
1
