D26.4.IOM.SP02
Instalación, operación y mantenimiento

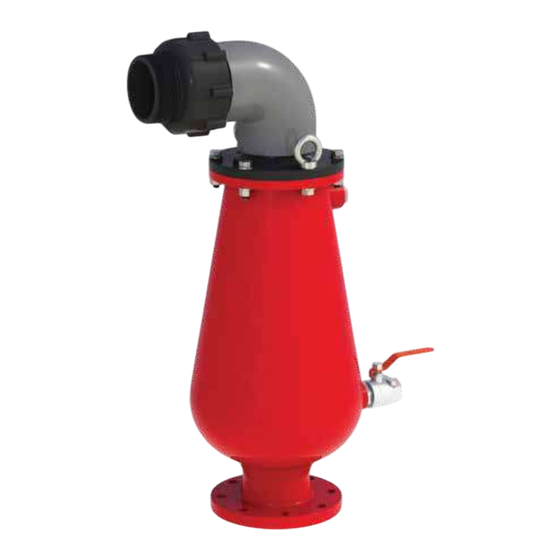

VÁLVULA VENTOSA TRIFUNCIONAL
MODELO D-26 DE 4"
Este documento describe paso por paso los procedimientos de instalación, operación y mantenimiento
de la válvula ventosa trifuncional industrial D-26 de A.R.I
La ventosa D-26 ha sido diseñada para sistemas que funcionan dentro de los márgenes de presión y
temperatura indicados en la tabla de especificaciones técnicas del modelo. Para sistemas de conducción
de líquidos peligrosos, se recomienda consultar a los expertos de A.R.I.
Publicidad
Tabla de contenido
Manuales relacionados para A.R.I. D-26
Resumen de contenidos para A.R.I. D-26
- Página 1 D-26 de A.R.I La ventosa D-26 ha sido diseñada para sistemas que funcionan dentro de los márgenes de presión y temperatura indicados en la tabla de especificaciones técnicas del modelo. Para sistemas de conducción...
-
Página 2: Tabla De Contenido
IOM D-26 4 ÍNDICE 1. Instrucciones de seguridad ..................Página 3 2. Instalación ........................Página 6 3. Operación ........................Página 8 4. Detección y reparación de averías ................Página 8 5. Mantenimiento periódico ................... Página 9 6. Lista y dibujo de piezas y materiales ............... Página 25 7. -
Página 3: Instrucciones De Seguridad
IOM D-26 4 1. INSTRUCCIONES DE SEGURIDAD Generalidades Los productos de A.R.I. funcionan siempre como componentes de sistemas mayores. Es esencial que los planificadores, instaladores y operadores del sistema, así como el personal de mantenimiento, actúen en pleno cumplimiento de todas las normas de seguridad industrial pertinentes. -
Página 4: Instalación
IOM D-26 4 Instalación El producto se instalará conforme a las instrucciones detalladas de instalación proporcionadas por A.R.I. y a la descripción que se presenta en este manual. El usuario deberá instalar una llave o válvula de corte manual debajo de la abertura de entrada del producto. -
Página 5: Antes De Reanudar La Operación Habitual
IOM D-26 4 normas y regulaciones de las autoridades locales antes de poner al producto en condición de servicio. Antes de reanudar la operación habitual Se volverán a colocar las tapas o mecanismos de protección retirados durante las operaciones de servicio o mantenimiento. -
Página 6: Instalación
IOM D-26 4 2. INSTALACIÓN Importante: Antes de realizar cualquier tipo de trabajo con la ventosa es preciso cerciorarse de que todo el personal del sitio se haya familiarizado con las instrucciones de seguridad y con las instrucciones generales y locales pertinentes, así como con las regulaciones de trabajo. -
Página 7: Convenciones Y Mediciones
IOM D-26 4 2.2. Convenciones y mediciones En este párrafo se presentan y explican los términos y mediciones que se utilizarán en el proceso de instalación. Llave de cierre D = Diámetro de la tubería d = diámetro del tubo vertical H = Altura del tubo vertical sobre la tubería... -
Página 8: Operación
IOM D-26 4 3. OPERACIÓN Cuando el sistema está cargado y la tubería empieza a llenarse, el agua que fluye por ella entra en la válvula ventosa trifuncional y eleva los flotadores de aire y vacío y de purga de aire a la posición de cierre hermético. -
Página 9: Mantenimiento Periódico
IOM D-26 4 5. MANTENIMIENTO PERIÓDICO Debe tenerse en cuenta que el mantenimiento periódico de la válvula de aire es parte integrante del régimen correcto de mantenimiento de la tubería; los procedimientos deben ejecutarse una vez al año como mínimo en función de la calidad y composición del líquido que fluye por el sistema. -
Página 10: Para Quitar El Tapón
IOM D-26 4 5.2.2 Para quitar el tapón • Con ayuda de la llave ajustable de 12" (200 mm), hacer girar el tapón en sentido antihorario para abrirlo y retirarlo del cuerpo de la válvula de aire [1] [2] • Depositar el tapón en un área accesible 5.2.3. -
Página 11: Montaje Y Pruebas De Detección De Fugas
IOM D-26 4 5.2.4. Montaje y pruebas de detección de fugas • Introducir el tapón en la abertura del cuerpo de la válvula de aire [1] • Con ayuda de la llave ajustable de 12" (200 mm), hacer girar el tapón en sentido horario para cerrarlo [2]... -
Página 12: Desmontaje
IOM D-26 4 5.3.2. Desmontaje 1- Para retirar la tapa y el conjunto de selladura y flotador • Con ayuda de las dos llaves combinadas de 19mm, aflojar y extraer los cuatro tornillos con las tuercas y las arandelas [1] [2] •... -
Página 13: Apertura Del Conjunto De Selladura
IOM D-26 4 5.3.3. Mantenimiento 1- Para cambiar las juntas de la válvula ventosa automática y la válvula ventosa cinética 1.1 Apertura del conjunto de selladura • Con ayuda del destornillador Phillips, aflojar los 2 tornillos que conectan el conjunto de flotador y selladura [1] y retirarlo de la caja [2] •... - Página 14 IOM D-26 4 • Sumergir ambos extremos de la nueva goma desplegable en el detergente [4] • Introducir el extremo posterior de la goma desplegable de cierre hermético y presionar en el extremo ancho hasta que quede completamente insertado en la ranura. [5] •...
-
Página 15: Para Cambiar La Junta De La Válvula Ventosa Cinética
IOM D-26 4 1.3 Para cambiar la junta de la válvula ventosa cinética • Con ayuda del destornillador Phillips, hacer girar los 8 tornillos de la tapa de la junta de aire y vacío en sentido antihorario hasta soltarlos de su caja y que puedan girar libremente [1] [2] •... - Página 16 IOM D-26 4 2- Limpieza Lavar con agua corriente limpia y limpiar las piezas desmontadas, inclusive el conjunto de flotador y selladura, la protección contra salpicaduras Spray Guard, el cuerpo y la tapa para eliminar toda la suciedad y el sarro, figuras [1] [2] [3] [4] . Tener cuidado especial en mantener el orificio de purga de aire limpio de partículas e...
- Página 17 IOM D-26 4 3- Cierre del conjunto de selladura • Alinear las 2 ranuras del deslizador frente a las 2 patas de la caja de aire y vacío y deslizarlo hacia dentro hasta su sitio [1] [2] • Alinear los 2 agujeros de la clapeta frente a los 2 agujeros en las patas de la caja del conjunto de selladura [3] •...
- Página 18 IOM D-26 4 5.3.4. Montaje 1- Junta tórica de la tapa • Comprobar la ausencia de grietas y roturas en la junta tórica de la tapa [1] [2]. Reemplazarla si es necesario 2- Para introducir el tapón • Con ayuda de la llave ajustable de 12" (200 mm), hacer girar el tapón en sentido horario para insertarlo y ajustarlo dentro del...
- Página 19 IOM D-26 4 3- Para introducir la tapa y el conjunto de selladura y flotador • Introducir el conjunto de flotador y selladura en el cuerpo [1] • Colocar los cuatro tornillos con las tuercas y arandelas [2], [3] • Con ayuda de las dos llaves combinadas de 19mm, ajustar manualmente los tornillos aplicando el método cruzado [4]...
-
Página 20: Lista Y Dibujo De Piezas Y Materiales
IOM D-26 4 6. LISTA Y DIBUJO DE PIEZAS Y MATERIALES Nº Pieza CANT. Codo de descarga Buje Anillo de la tapa Tornillo, tuerca y arandela 6, 4, 12 Conjunto de la tapa Resorte (muelle) Conjunto varilla de guía Asiento de la junta de aire y vacío... -
Página 21: Encargar Piezas De Repuesto
IOM D-26 4 7. Encargar piezas de repuesto Manual No. D-26,4.IOM.ENG01 Tamaño S/N (NÚMERO DE SERIE) Nº de Cat. Nº en BOM. Pieza Cantidad Conjunto de tornillo, tuerca y arandela Resorte (muelle) Junta de aire y vacío [10] Junta de purga de aire [12] Tapa de la junta de aire y vacío... -
Página 22: Garantía Limitada
IOM D-26 4 8. GARANTÍA LIMITADA DE A.R.I. Garantía internacional Estándar de A.R.I. Por la presente se garantiza que los productos fabricados por A.R.I. están libres de defectos en lo concerniente a los materiales y/o manufactura y que funcionarán según han sido publicitados siempre que se instalen, utilicen y mantengan de conformidad con las instrucciones en vigencia, escritas u orales.
