Kit de conversión de válvulas

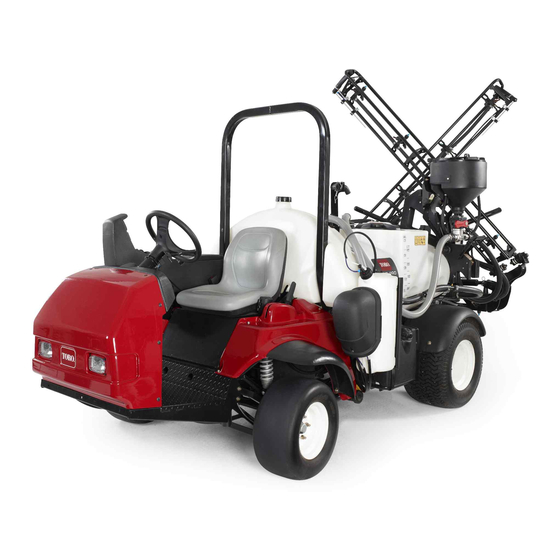

Fumigador de césped Multi Pro
Nº de modelo 136-0372
EL kit de conversión de válvulas permite sustituir las válvulas de control de fumigación y otros componentes relacionados de
un vehículo de fumigación.
Puede ponerse en contacto con Toro directamente en www.Toro.com si desea materiales de formación y seguridad o
información sobre accesorios, para localizar un distribuidor o para registrar su producto.
Este producto contiene una o más sustancias químicas que el Estado de California considera
causantes de cáncer, defectos congénitos o trastornos del sistema reproductor.
El uso de este producto puede provocar la exposición a sustancias químicas que el Estado de California
considera causantes de cáncer, defectos congénitos u otros trastornos del sistema reproductor.
Seguridad
ADVERTENCIA
Las sustancias químicas utilizadas en el sistema de fumigación pueden ser peligrosas y tóxicas para usted
y para otras personas, animales, plantas, suelos y otros elementos.
• Lea cuidadosamente y observe las indicaciones de todas las etiquetas de advertencia y Fichas de Datos
de Seguridad de Materiales (FDSM) respecto a todos los productos químicos utilizados, y protéjase
siguiendo las instrucciones del fabricante de los mismos. Por ejemplo, utilice Equipos de Protección
Individual (EPI) incluyendo protección para la cara y los ojos, guantes y otros equipos para prevenir el
contacto con un producto químico.
• Puede haber más de un producto químico; debe evaluarse la información sobre cada uno de los
productos.
• ¡Niéguese a utilizar o trabajar con el fumigador si esta información no está disponible!
• Antes de trabajar con un sistema de fumigación, asegúrese de que el sistema ha sido sometido a un
triple enjuague y neutralización con arreglo a las recomendaciones de los fabricantes de los productos
químicos, y que todas las válvulas han sido abiertas y cerradas 3 veces.
• Compruebe que hay un suministro adecuado de agua limpia y jabón en las inmediaciones, y lávese
inmediatamente para eliminar cualquier producto químico que entre en contacto con usted.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
ADVERTENCIA
CALIFORNIA
Advertencia de la Propuesta 65
Registre su producto en www.Toro.com.
Form No. 3406-979 Rev A
®
1750
Instrucciones de instalación
Reservados todos los derechos *3406-979* A
Traducción del original (ES)
Impreso en EE.UU.

Publicidad

Tabla de contenido
loading

Manuales relacionados para Toro MultiPro 1750

Resumen de contenidos para Toro MultiPro 1750

  • Página 1 EL kit de conversión de válvulas permite sustituir las válvulas de control de fumigación y otros componentes relacionados de un vehículo de fumigación. Puede ponerse en contacto con Toro directamente en www.Toro.com si desea materiales de formación y seguridad o información sobre accesorios, para localizar un distribuidor o para registrar su producto.

  • Página 2: Pegatinas De Seguridad E Instrucciones

    Pegatinas de seguridad e instrucciones Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte. decal127-6976 127-6976 1. Reducir 2.

  • Página 3: Instalación

    Instalación Piezas sueltas Utilice la tabla siguiente para verificar que no falta ninguna pieza. Procedimiento Descripción Cant. – No se necesitan piezas Prepárese para instalar el kit. Desconexión del tubo del sensor de – No se necesitan piezas presión. Desconexión del arnés de cables de las –...
  • Página 4 Procedimiento Descripción Cant. Manguera de retorno (2,5 cm x 71 cm) Manguera de alimentación de la agitación (2,5 cm x 72 cm) Instale la manguera de retorno, la manguera de alimentación de la Manguera de desvío – 2,5 cm x 110 cm agitación, y la manguera de desvío.

  • Página 5: Preparación Para La Instalación Del Kit

    Preparación para la instalación del kit No se necesitan piezas Preparación del depósito de fumigación y del depósito de enjuague opcional 1. Aparque la máquina en una superficie nivelada. 2. Accione el freno de estacionamiento. 3. Apague el motor y retire la llave. g038087 Figura 2 1.

  • Página 6: Desconexión De La Batería

    Desconexión de la batería ADVERTENCIA Las chispas eléctricas podrían hacer explotar los gases de la batería, causando lesiones personales. Un enrutado incorrecto de los cables de la batería podría dañar el fumigador y los cables y producir chispas. • Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).

  • Página 7: Desconexión Del Tubo Del Sensor De Presión

    Desconexión del tubo del sensor de presión No se necesitan piezas Procedimiento 1. Presione el anillo del acoplamiento del tubo en el tapón extremo de la válvula de sección del brazo derecha (Figura g038089 Figura 4 1. Borne positivo de la 4.

  • Página 8: Desconexión Del Arnés De Cables De Las Válvulas

    Desconexión del arnés de cables de las válvulas No se necesitan piezas Procedimiento 1. Retire el tornillo que sujeta el conector de 3 contactos del arnés de cables marcado de la RIGHT SPRAY VALVE válvula de fumigación derecha (Figura g038104 Figura 7 1.

  • Página 9: Desconexión De Los Accesorios Opcionales

    g038152 Figura 9 g038127 Figura 8 1. Brida de entrada (eyector) 3. Abrazadera para brida 2. Junta 4. Acoplamiento dentado 1. Soporte (válvula de 3. Soporte (válvula de agi- bridado (manguera de control) tación/caudal/fumigación alimentación) maestra) 2. Grapa 2. Retire el acoplamiento dentado bridado y la junta del eyector (Figura Nota: Guarde la brida de fijación y la junta para...

  • Página 10: Desconexión Del Kit Opcional De Lanza De Fumigación Manual

    g038150 Figura 12 1. Acoplamiento dentado 3. Manguera de alimentación (acoplamiento giratorio de (carrete de la manguera) entrada) 2. Abrazadera 2. Retire la manguera de alimentación del acoplamiento dentado (Figura 12). 3. Retire la manguera de entrada de la abrazadera del fleje delantero del depósito de fumigación.

  • Página 11: Retirada De Las Mangueras De Sección De Los Brazos

    2. Retire la manguera de alimentación del acoplamiento 2. Retire la manguera del acoplamiento en T (Figura 14). dentado (Figura 3. Retire el extremo libre de la manguera de la abrazadera Nota: Ya no necesitará la manguera de alimentación en R (Figura 14).

  • Página 12: Retirada De La Manguera De Desvío De Las Válvulas De Sección De Los Brazos

    g038126 Figura 16 1. Abrazadera para brida 4. Acoplamiento con brida dentado (manguera del caudalímetro) g038130 2. Junta 5. Acoplamiento del Figura 17 adaptador (válvula de sección del brazo 1. Distribuidor de desvío 3. Manguera de desvío izquierdo) (válvulas de sección de los brazos) 3.

  • Página 13: Retirada De Las Boquillas De Agitación

    Retirada de las boquillas de agitación No se necesitan piezas Retirada de las boquillas de agitación del depósito de fumigación g038129 Figura 18 1. Retire las 3 horquillas de retención que sujetan las boquillas de agitación a los pasamuros en el lado 1.

  • Página 14: Retirada De Las Válvulas De Agitación, Caudal Y Fumigación Maestra

    Retirada de las válvulas de agitación, caudal y fumigación maestra No se necesitan piezas Desconexión de las mangueras de retorno, alimentación de fumigación y desvío 1. En la parte trasera de la máquina, retire la horquilla de retención que sujeta el acoplamiento dentado de 90° de g038147 Figura 21 la manguera de retorno al acoplamiento en T situado al...

  • Página 15: Retirada De Las Válvulas De Agitación, Caudal Y Fumigación Maestra De La Máquina

    Nota: Guarde las horquillas de retención para su instalación en Instalación de la manguera de alimentación del fumigador —máquinas sin kit opcional de eyector (página 34). g038141 Figura 25 1. Horquilla de sujeción 3. Acoplamiento dentado recto (manguera de desvío) 2.

  • Página 16: Sustitución De Los Conectores Eléctricos De Las Válvulas

    situado en la parte trasera del depósito de fumigación (Figura 28). g038143 Figura 26 g038149 1. Pletina de montaje 3. Pernos con arandela Figura 28 prensada (5/16" x ¾") 1. Horquilla de sujeción 3. Conector pasamuros 2. Soporte (depósito de fumigación) 2.
  • Página 17 en línea a la rama del arnés de cables etiquetado R IGHT (válvula de fumigación derecha), según PRAY ALVE se muestra en Figura g038318 g038308 Figura 30 1. Sección de tubo corrugado retirada, 76 mm 3. Coloque el tubo corrugado hacia la rama principal del arnés de cables, según se muestra en Figura g038307...

  • Página 18: Instalación Del Conector De La Válvula De Fumigación Derecha

    4. Alinee el bloque de fusibles en línea con el tubo VALVE RATE VALVE AGITATION VALVE MASTER corrugado, según se muestra en Figura 31, y sujete el SPRAY VALVE bloque de fusibles al tubo con una brida. Instalación del conector de la válvula 5.

  • Página 19: Instalación Del Conector De La Válvula De Fumigación Izquierda

    Tabla de cableado—Válvula de fumigación central (cont'd.) Códigos de colores de los Códigos de colores de los cables —arnés de cables cables—Adaptador de 3 pines Marrón Rosa Azul Negro Amarillo/verde Blanco 2. Introduzca el cable del arnés de cables DIN en el conector del empalme del adaptador de 3 pines.

  • Página 20: Tabla De Cableado-Válvula De Caudal

    g038320 Figura 37 g038327 1. Adaptador de 4 pines 3. Cable rosa Figura 39 2. Cable negro 4. Conector de empalme 1. Adaptador de 4 pines 4. Cable azul (arnés de (válvula de caudal) cables DIN) 2. Corte 8 mm del aislamiento de los cables rosa y negro 2.

  • Página 21: Instalación Del Conector De La Válvula De Agitación

    g038319 Figura 41 1. Adaptador de 3 pines 3. Cable rosa 2. Cable negro 4. Conector de empalme g038328 2. Corte 8 mm del aislamiento de los cables rosa y negro Figura 40 del adaptador de 3 pines (Figura 42). 1.

  • Página 22: Tabla De Cableado-Válvula De Agitación

    g038330 g038331 Figura 43 Figura 44 1. Adaptador de 3 pines 3. Cable amarillo y verde 1. Cable marrón (corte del 3. Envolver con cinta el (arnés DIN—válvula de conductor) extremo del cable marrón agitación) y el cable azul 2. Conector de empalme 2.

  • Página 23: Tabla De Cableado-Válvula De Fumigación Maestra

    g038350 Figura 46 g038349 1. Cable negro (adaptador 3. Cable azul (arnés de Figura 45 de 4 pines—válvula de cables DIN—válvula de 1. Adaptador de 4 pines 4. Cable blanco (adaptador caudal) fumigación maestra) (válvula de caudal) de 3 pines—válvula de 2.

  • Página 24: Instalación De Los Distribuidores De Las Válvulas

    6. Alinee el cable rosa del adaptador de 4 pines de la válvula de caudal y el cable rosa del adaptador de 3 pines de la válvula de agitación, y el cable marrón del arnés de cables DIN con el cable rosa del adaptador de 3 pines de la válvula de fumigación maestra;...

  • Página 25: Instalación Del Distribuidor De La Válvula De Sección

    Instalación del distribuidor de la válvula de sección 1. Alinee los 4 taladros del soporte de la válvula de sección con los 4 taladros de la pletina de montaje (Figura 49). g038220 Figura 50 1. Soporte (válvulas de 3. Grapas g038206 Figura 49 agitación, caudal, y...

  • Página 26: Instalación Del Caudalímetro

    g038231 Figura 51 1. Actuador de la válvula de 4. Actuador de la válvula de caudal fumigación izquierda 2. Actuador de la válvula de 5. Actuador de la válvula de agitación fumigación central 3. Actuador de la válvula de 6. Actuador de la válvula de g038241 Figura 53 fumigación maestra...

  • Página 27: Conexión Del Arnés De Cables A Las Válvulas

    4. Sujete el acoplamiento de manguera al acoplamiento de la válvula con la horquilla de retención (Figura 54) que se suministra con la manguera del caudalímetro. 5. Alinee el acoplamiento con brida dentado de la Conexión del arnés de cables manguera del caudalímetro y la junta que retiró...

  • Página 28: Montaje De La Válvula De Control De Agitación

    Conexión de los conectores eléctricos de la válvula de caudal, la válvula de agitación y la válvula de fumigación maestra Montaje de la válvula de 1. Conecte el arnés de válvula de 3 pines marcado MASTER control de agitación y la al conector hembra de 3 vías de la válvula SPRAY VALVE de fumigación maestra...

  • Página 29: Montaje De La Válvula De Cierre Del Eyector En Máquinas Con El Kit Opcional De Eyector

    Montaje de la válvula de cierre del eyector en máquinas con el kit opcional de eyector 1. Alinee la manguera del soporte de cierre del eyector con los espárragos de la válvula de cierre del eyector, según se muestra en Figura g038251 Figura 59...

  • Página 30: Instalación Del Conjunto De Boquillas De Agitación Y Las Mangueras

    g038252 g038246 Figura 61 Figura 60 1. Soporte de control de 4. Perno con arandela 1. Pletina de montaje 3. Perno con arandela agitación prensada (5/16" x ¾") (soporte de la válvula prensada (5/16" x ¾") 2. Soporte (válvula de 5.

  • Página 31: Instalación De La Manguera De Retorno

    g038265 Figura 63 1. Conjunto de boquillas de 3. Acoplamiento rápido de 90° agitación 2. Horquilla de retención 4. Acoplamiento rápido (válvula de control de agitación) g038264 Figura 62 1. Boquilla de agitación 3. Conjunto de boquillas de (conjunto de boquillas de agitación agitación) Instalación de la manguera...

  • Página 32: Instalación De La Manguera De Alimentación De La Agitación

    g038283 Figura 65 1. Manguera de retorno (2,5 cm x 71 cm) 3. Conecte el acoplamiento dentado de 90° de la manguera de retorno al orificio trasero del acoplamiento en T interior (Figura 64). 4. Sujete el acoplamiento de 90° al acoplamiento en T con la horquilla de retención (grande) que retiró...
  • Página 33 g038267 Figura 67 1. Manguera de alimentación de la agitación (2,5 cm x 72 cm) 3. Conecte el acoplamiento rápido (dentado recto) de la manguera de alimentación de la agitación al acoplamiento rápido de la válvula de control de agitación con la horquilla de retención suministrada con la manguera (Figura 67).

  • Página 34: Instalación De La Manguera De Alimentación Del Fumigador

    g038287 Figura 69 1. Manguera de desvío (2,5 cm x 110 cm) 4. Alinee la brida del acoplamiento dentado recto y la junta (1" x 1⅜") con la brida de la válvula de desvío (Figura 68). 5. Sujete el acoplamiento dentado recto a la válvula de desvío (Figura 69) con una brida de fijación (40–64...
  • Página 35 fumigador—máquinas con kit opcional de eyector (página delante de la válvula de alivio de presión, según se 36). muestra en Figura 1. Alinee el codo bridado de 90° de la manguera de alimentación del fumigador (2,5 cm x 73 cm) y una junta (1"...
  • Página 36 Instalación de la manguera de alimentación inferior del fumigador—máquinas con kit opcional de eyector 1. Conecte el acoplamiento dentado recto de la manguera de alimentación inferior (2,5 cm x 66 cm) al orificio de la válvula de cierre del eyector (Figura 73).

  • Página 37: Instalación De Las Mangueras De Las Válvulas De Fumigación

    Desconexión de las mangueras de retorno, alimentación de fumigación y desvío (página 14). Instalación de la manguera de Instalación de las mangueras alimentación superior del fumigador – máquinas con kit opcional de eyector de las válvulas de fumigación 1. Alinee el acoplamiento dentado recto de la manguera de alimentación superior (2,5 cm x 22 cm) y una junta Piezas necesarias en este paso: (1"...

  • Página 38: Instalación De Las Mangueras De Alimentación De Sección

    g038291 Figura 78 1. Manguera de desvío de sección (2,5 cm x 146 cm) 3. Conecte el acoplamiento dentado de 90° de la manguera de desvío de sección al pasamuros (Figura 77). 4. Sujete el acoplamiento de 90° al pasamuros (Figura con la horquilla de retención (grande) que retiró...

  • Página 39: Instalación De Las Mangueras De Alimentación En Las Secciones De Brazo

    2. Conecte el acoplamiento dentado recto de la manguera de alimentación del brazo izquierdo al acoplamiento rápido de la válvula de sección del brazo izquierdo (Figura 80). g038367 g038359 Figura 80 1. Horquilla de retención 5. Acoplamiento dentado recto – manguera de alimentación de la sección de brazo izquierdo (2 cm x 205 cm)

  • Página 40: Cambio De Posición De Las Válvulas De Desvío De Sección

    Instalación de la válvula de cierre y las mangueras del kit opcional de pistola de fumigación o el kit de carrete de manguera eléctrico g038368 Piezas necesarias en este paso: Tapa y horquilla de retención Acoplamiento dentado recto (½") Acoplamiento rápido Abrazadera (13–32 mm) Manguera (1,3 cm x 762 cm) Manguera (1,3 cm x 180 cm)
  • Página 41 4. Retire el distribuidor de desvío del distribuidor de las válvulas de fumigación (Figura 84). 5. Gire el distribuidor de desvío 180° y colóquelo sobre los 3 acoplamientos rápidos del distribuidor de las válvulas de fumigación (Figura 85). g038379 Figura 83 1.
  • Página 42 Instalación de la válvula de cierre del kit opcional de pistola de fumigación o el kit de carrete de manguera eléctrico 1. Retire la brida de fijación que sujeta la junta y la tapa terminal a la brida de la válvula de fumigación derecha (Figura 87).

  • Página 43: Instalación De La Manguera De Alimentación - Máquinas Con El Kit Opcional De Pistola De Fumigación

    g038449 Figura 91 1. Manguera (1,3 cm x 762 3. Acoplamiento dentado recto (½") g038425 Figura 89 2. Abrazadera 4. Acoplamiento rápido 1. Brida (válvula de sección 3. Abrazadera para brida del brazo derecho) 3. Conecte la manguera (1,3 cm x 762 cm) al acoplamiento 2.
  • Página 44 Instalación de la manguera de pistola de fumigación, y sujete la manguera al soporte del depósito con 3 sujetacables (Figura 93). suministro – máquinas con el kit opcional de carrete de manguera eléctrico 1. Conecte el acoplamiento dentado recto (¾") que retiró en el paso Instalación de la válvula de cierre del kit opcional de pistola de fumigación o el kit de carrete...
  • Página 45 g038445 Figura 97 1. Manguera (1,3 cm x 180 2. Abrazadera de soporte g038446 Figura 96 1. Acoplamiento rápido 4. Manguera (1,3 cm x 180 (válvula de cierre) 6. Conecte la manguera de alimentación al acoplamiento 2. Horquilla de retención 5.

  • Página 46: Instalación De La Manguera De Alimentación Del Kit Opcional De Eyector

    paso Cambio de posición de las válvulas de desvío de sección (página 40). Nota: Asegúrese de que la palanca de la válvula de cierre del desvío está alineada según se muestra en Figura g038471 Figura 100 1. Horquilla de retención 3.

  • Página 47: Conexión Del Tubo Del Sensor De Presión

    g038496 Figura 102 1. Manguera de alimentación del eyector (2 cm x 88 cm) 4. Conecte el acoplamiento dentado de 90° de la manguera de alimentación del eyector al orificio inferior de la válvula de cierre del eyector (Figura 101). 5.

  • Página 48: Finalización De La Instalación Del Kit De Conversión De Válvulas Arag A Kz

    g038499 Figura 104 g038498 Figura 103 Máquinas con kit de lanza de fumigación o kit de carrete Máquinas sin kit de lanza de fumigación o kit de carrete de manguera eléctrico de manguera eléctrico 1. Codo de 90° (con orificio 3.

  • Página 49: Válvula De Regulación (Regulador De Caudal)

    El producto 3. Coloque la varilla de sujeción del asiento en la ranura e incline el asiento hacia abajo hasta que se enganche firmemente. Controles Válvula de regulación (regulador de caudal) Esta válvula, situada detrás del depósito (Figura 105), controla la cantidad de fluido que se envía a los brazos o la tasa de retorno al depósito.

  • Página 50: Operación

    Operación Calibración de las válvulas de desvío de las secciones de brazo Nota: Antes de usar el fumigador por primera vez, al cambiar las boquillas o cuando sea necesario, calibre el caudal de fumigación, la velocidad y las válvulas de desvío de los brazos. Seleccione una zona abierta y llana para realizar este procedimiento.

  • Página 51: Posición Del Mando De La Válvula De Desvío De La Agitación

    Nota: Los indicadores numéricos del mando de desvío y la aguja son solamente valores de referencia. g028228 Figura 108 1. Abierto 3. Posición intermedia 2. Cerrado (0) g028047 Figura 107 1. Mandos de ajuste de las válvulas de desvío de las secciones de brazo Calibración de la válvula de desvío de agitación...

  • Página 52: Mantenimiento

    Intervalo de mantenimiento: Cada 400 horas—Cambie la malla del filtro de presión. Nota: Están disponibles mallas para filtros de presión opcionales a través de su distribuidor autorizado de piezas Toro. 1. Lleve la máquina a una superficie nivelada, pare el g028049 Figura 109 motor de la bomba de fumigación, pare el motor y...

  • Página 53: Limpieza De Las Valvas De Agitación Y Sección

    Nota: Deseche el filtro usado. Nota: Apriete las dos patas de la horquilla de retención mientras la empuja hacia abajo. 6. Inspeccione la junta tórica del tapón de vaciado (situada en el acoplamiento roscado de la cubeta) y la junta Nota: Guarde el actuador y la horquilla de retención tórica de la cubeta en busca de daños y desgaste (Figura...

  • Página 54: Retirada Del Distribuidor De Agitación

    Retirada del distribuidor de agitación 1. Retire las abrazaderas y las juntas que sujetan el distribuidor de la válvula de agitación a la válvula de desvío de la agitación, la cabeza del filtro de presión, el racor reductor y el acoplamiento del adaptador (válvula de control de agitación), según se muestra en Figura 112.
  • Página 55 g028236 Figura 114 4. Junta 1. Brida (racor reductor) g028238 Figura 115 2. Distribuidor (válvula de 5. Brida de fijación sección) 1. Horquilla de retención 3. Conjunto de válvula del 3. Brida (válvula de sección distribuidor adyacente) 2. Alojamiento (acoplamiento 4.

  • Página 56: Limpieza Del Distribuidor

    g028243 Figura 118 Distribuidor de la válvula de agitación g028239 Figura 116 1. Horquilla de retención del 7. Junta tórica trasera vástago (0,676" / 0,07") 1. Acoplamiento de desvío 2. Distribuidor de la válvula de sección 2. Vástago de la válvula 8.

  • Página 57: Montaje Del Distribuidor

    Montaje del distribuidor 1. Compruebe la condición de las juntas tóricas del conector de salida (distribuidor de la válvula de sección solamente), las juntas tóricas de los conectores de extremo, las juntas tóricas de los asientos, y los asientos de bola, en busca de daños o desgaste (Figura 118 Figura 119).

  • Página 58: Instalación Del Distribuidor De Agitación

    Instalación del distribuidor de agitación 7. Alinee una junta entre las bridas del distribuidor de la válvula de agitación y el acoplamiento del adaptador de 1. Alinee la brida de la válvula de desvío de la agitación, la válvula de control de agitación (Figura 121).

  • Página 59: Almacenamiento

    Almacenamiento 6. Monte el racor reductor, la junta y el distribuidor de la válvula de sección con una abrazadera y apriete a mano (Figura 122). Complete los pasos de mantenimiento siguientes para un 7. Para instalar las dos válvulas de sección de la izquierda, almacenamiento de corto o largo plazo: alinee una junta entre las bridas de los distribuidores de •...

  • Página 60: Solución De Problemas

    Solución de problemas Solución de problemas en el sistema de fumigación Problema Posible causa Acción correctora Una sección de brazo no fumiga. 1. La conexión eléctrica de la válvula del 1. Cierre la válvula manualmente. brazo está sucia o desconectada. Desconecte el conector eléctrico de la válvula y limpie todos los cables, luego conéctelo.
