14 Cámara del reactor
La cámara del reactor es una parte esencial del dispositivo UV-AOP y está diseñada para eliminar los
microcontaminantes. El diseño axial en combinación con el mezclador de flujo único asegura una alta
dosis de UV-C que resulta en una eliminación efectiva.
Las dimensiones, el diámetro y el diseño de la cámara del reactor dependen del tipo de dispositivo. A
continuación dispone de una ilustración de la cámara del reactor.

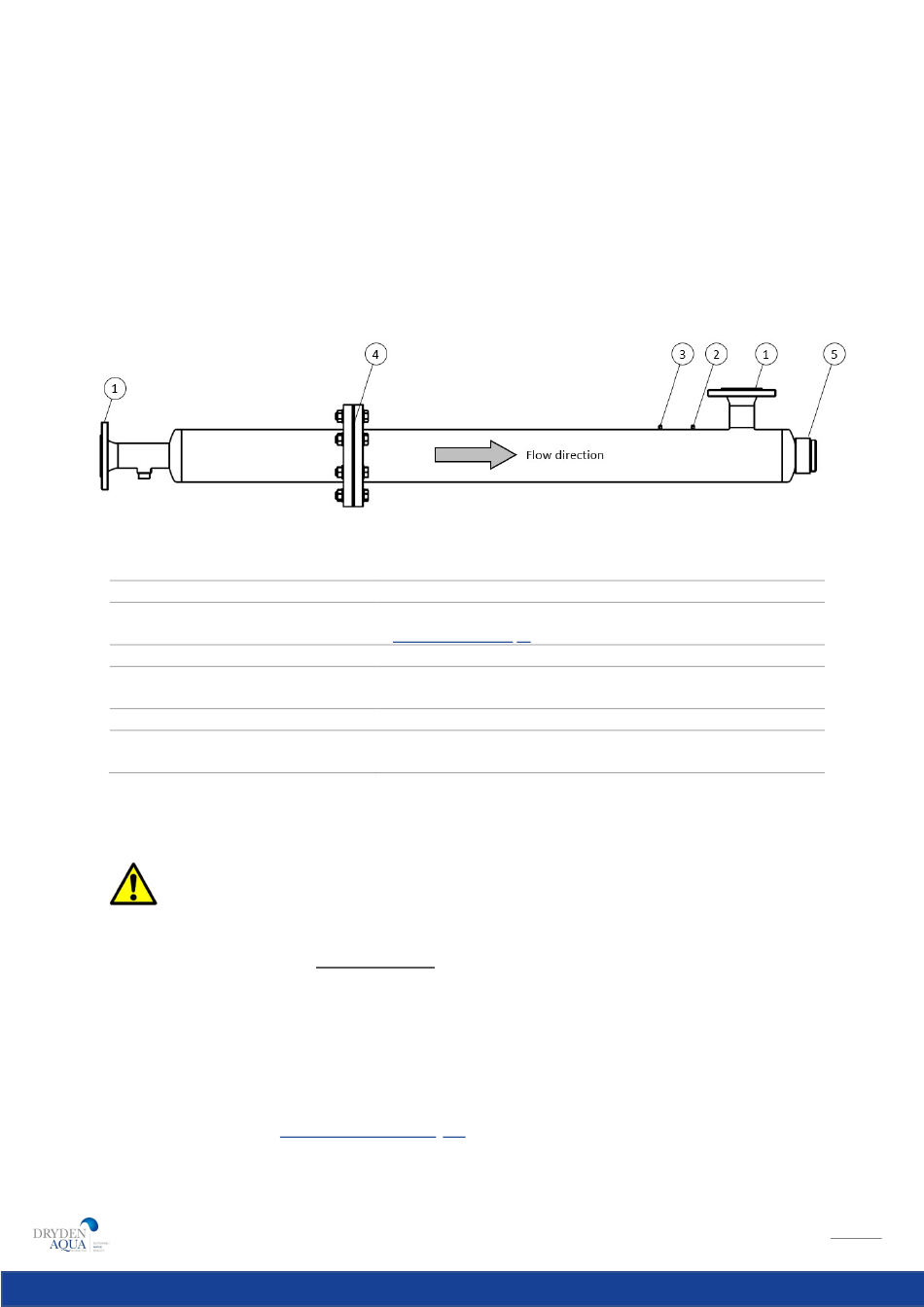

artículo parte
1
Conexión
2
Pin M6
3
Pin M6
4
Conexión de brida
5
Acoplamiento del reactor
14.1 Instalación
Dentro de este capítulo se describe paso a paso la instalación de la cámara del reactor.
advertencia
Siga las instrucciones del dispositivo para la instalación.
Instalar el dispositivo horizontalmente
Se recomienda utilizar un bypass que pueda aislar la cámara del reactor dentro del circuito
hidráulico, con fines de mantenimiento.
Proporcione un punto de drenaje y aireación dentro del circuito de tuberías si la cámara del
reactor no tiene esta opción.
Prevenir vibraciones en el circuito, para evitar daños y golpes de ariete.
Se recomienda instalar la cámara del reactor sin lámpara(s) UV-C. Para el (des)montaje de la lámpara
UV-C, véase la sección
16. Lámpara UV-C (p.
ilustración de la página anterior.
1. Monte el reactor sobre una base adecuada.
descripción
Para la instalación de la hidráulica del reactor. Véase la sección
6. Dimensiones (p.
8).
Toma de tierra
Para fijar un termopar para proteger la luz UV-C contra una
temperatura demasiado alta.
Permite desmontar la parte del mezclador de flujo del reactor
El acoplamiento del reactor forma un conjunto con el manguito
de bloqueo y la junta tórica para sellar el tubo de cuarzo
18). Los pasos siguientes están relacionados con la
15
