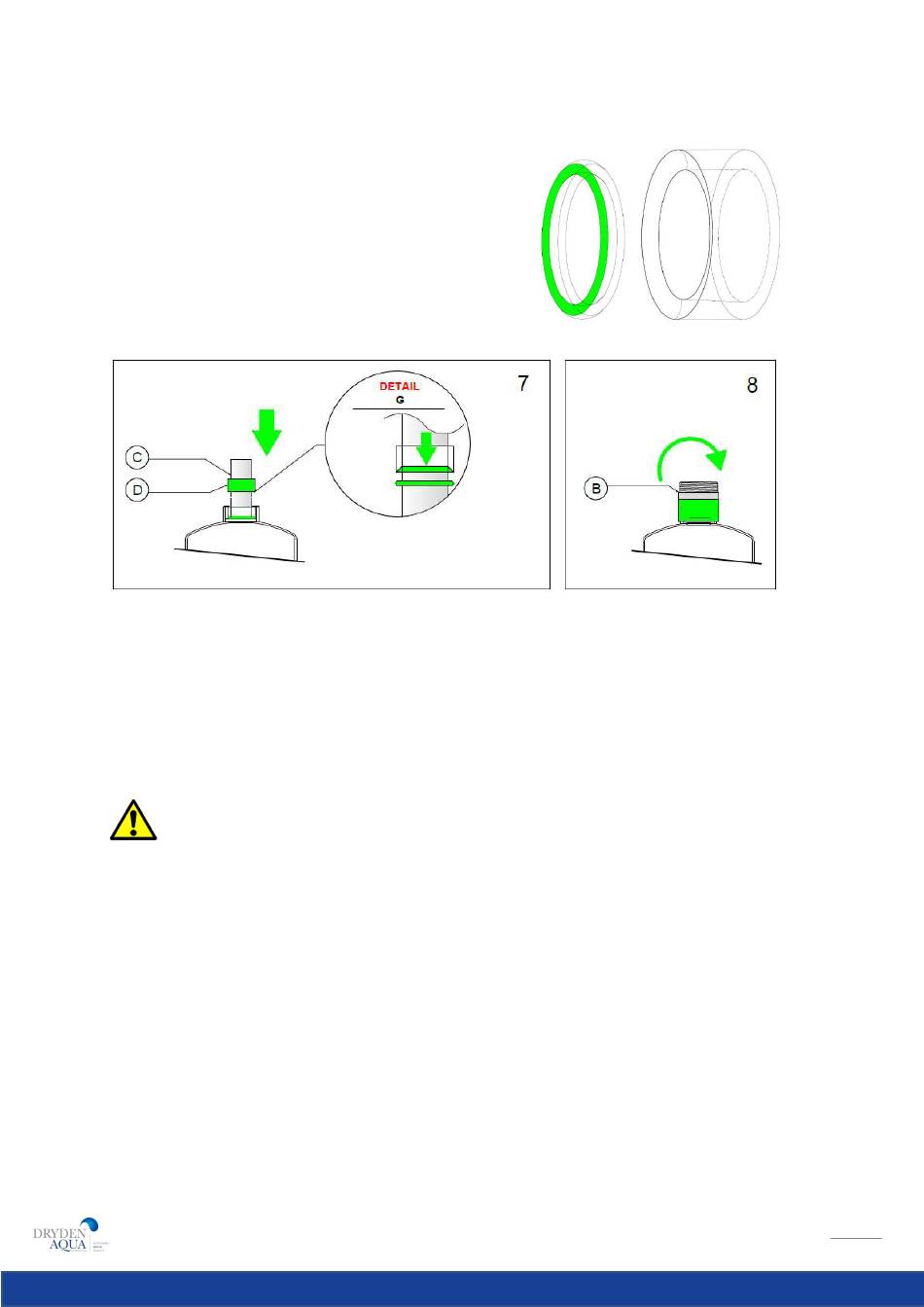

6. Tome una nueva Tórica (E) y deslícela sobre la manga de cuarzo.
Mostramos a la derecha un manguito de bloqueo y una
tórica. Como se puede ver, el manguito de bloqueo tiene
un lado achaflanado y un lado plano.
Lado plano
Fácil posicionamiento de la Tórica
Lado achaflanado
Sellado del tubo de cuarzo.
7.
Con el lado plano del manguito de bloqueo (D), presione la junta tórica en su posición, tire del
tubo de cuarzo (C) hacia atrás lo suficiente (50 mm) para asegurarse de que se ajusta contra
el acoplamiento del reactor.
Gire el manguito de bloqueo (D) para que el lado achaflanado se presione contra la Tórica
(detalle G).
8. Monte el acoplamiento del reactor (B) apretándolo en el sentido de las agujas del reloj hasta
un máximo de 25Nm. Después de apretar, compruebe que el tubo de cuarzo está fijado contra
el borde del acoplamiento del reactor.
PRECAUCION
Realice una prueba de presión después del trabajo de montaje para evitar daños a otras piezas.
Poner en marcha dispositivo para la reanudación Proceso UV-AOP si procede.
18 Interfaz de pantalla táctil
La unidad de control tiene una pantalla táctil que se utiliza para operar el sistema UV. La pantalla de
inicio es el menú principal. Desde el menú principal es posible navegar a un par de pantallas que se
explicarán a continuación. Dentro del menú hay un par de niveles de autorización vinculados a una
función de inicio de sesión. Algunas funciones del menú sólo se pueden acceder o ejecutar con un nivel
de autorización lo suficientemente alto.
18.1 Información
La información general sobre el sistema UV se muestra en 'Información'.
