20.2 Prueba de la relación del TC

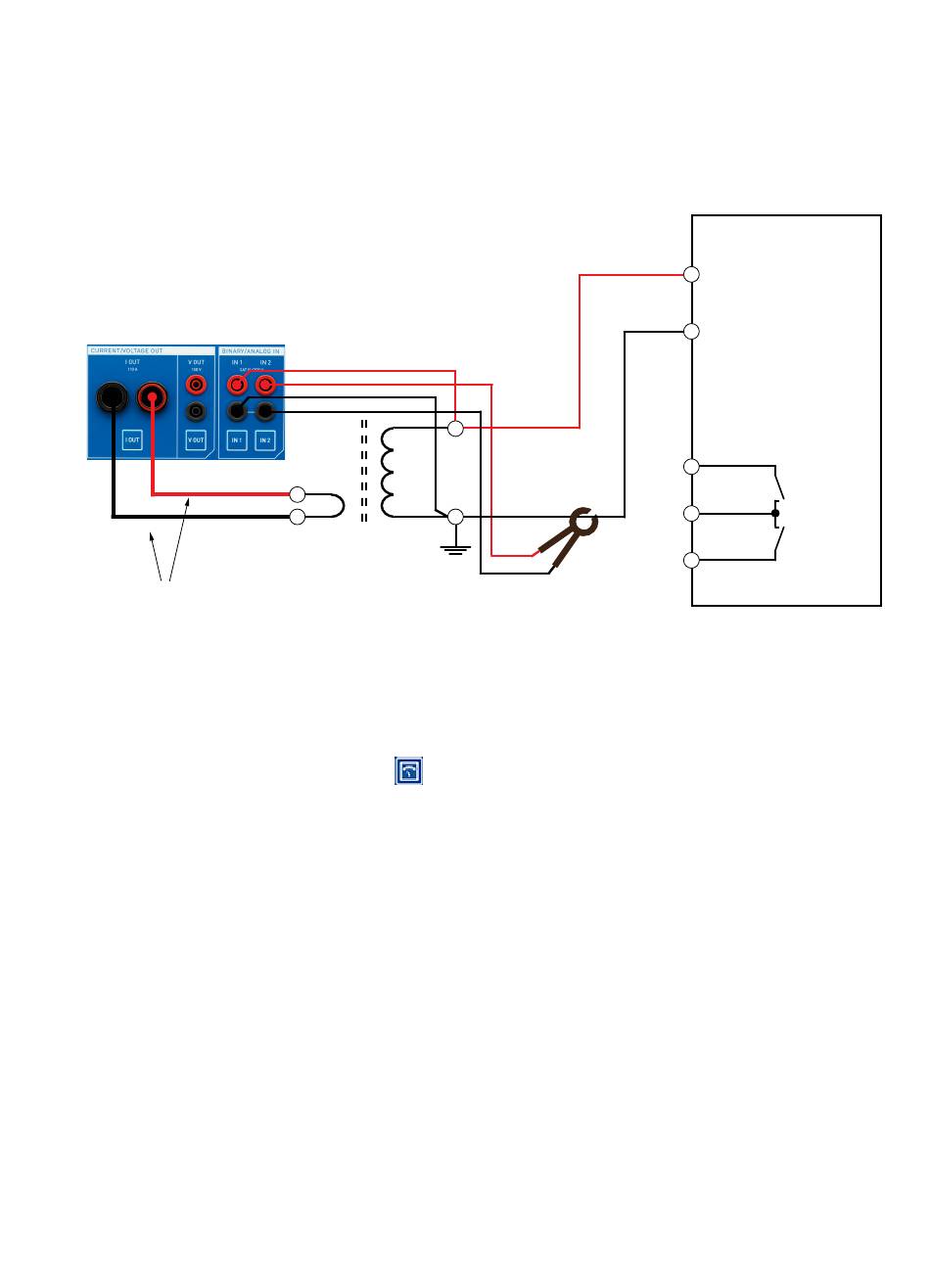

1. Conecte la pinza de corriente de OMICRON C-Probe 1 a la entrada IN 2 del COMPANO 100.
Utilizar aquí cables de alta corriente.
2. En la pinza de corriente, ajuste un rango de 100 mV/A, y aplique la pinza de corriente alrededor
de un cable secundario del TC.
3. Configure la entrada IN 2 del COMPANO 100 para que sea una entrada de corriente. Presione la
tecla IN 2 debajo de la entrada real. Presione secuencialmente las siguientes teclas configurables:
Analógico ► Pinza ► 100 mV/A ► CA ► Auto ► Exacto.
4. Presione la tecla Medición calculada
activarla.
5. Configure la medición calculada utilizando la corriente de salida I OUT como operando 1 y la
corriente de entrada en IN 2 como operando 2.
6. Debido a ambas corrientes de operandos, el ajuste de Cálculo proporciona las opciones de
relación Relación: 1 y Relación: 5. Seleccione el ajuste correcto de relación según el circuito
secundario 1 A o 5 A.
OMICRON
S1/X1
P1/H0
S2/X2
P2/H1
TC
A continuación , presione la rueda de mando para
Pruebas de TC (ejemplo de aplicación)
Entrada de corriente
Relé de protección
de sobrecorriente
Tiempo
Inst.
97
