ATENCIÓN
Al montar el nuevo cierre, tener precaución de montar las piezas y las juntas con agua jabonosa a
fin de facilitar el deslizamiento de las mismas.

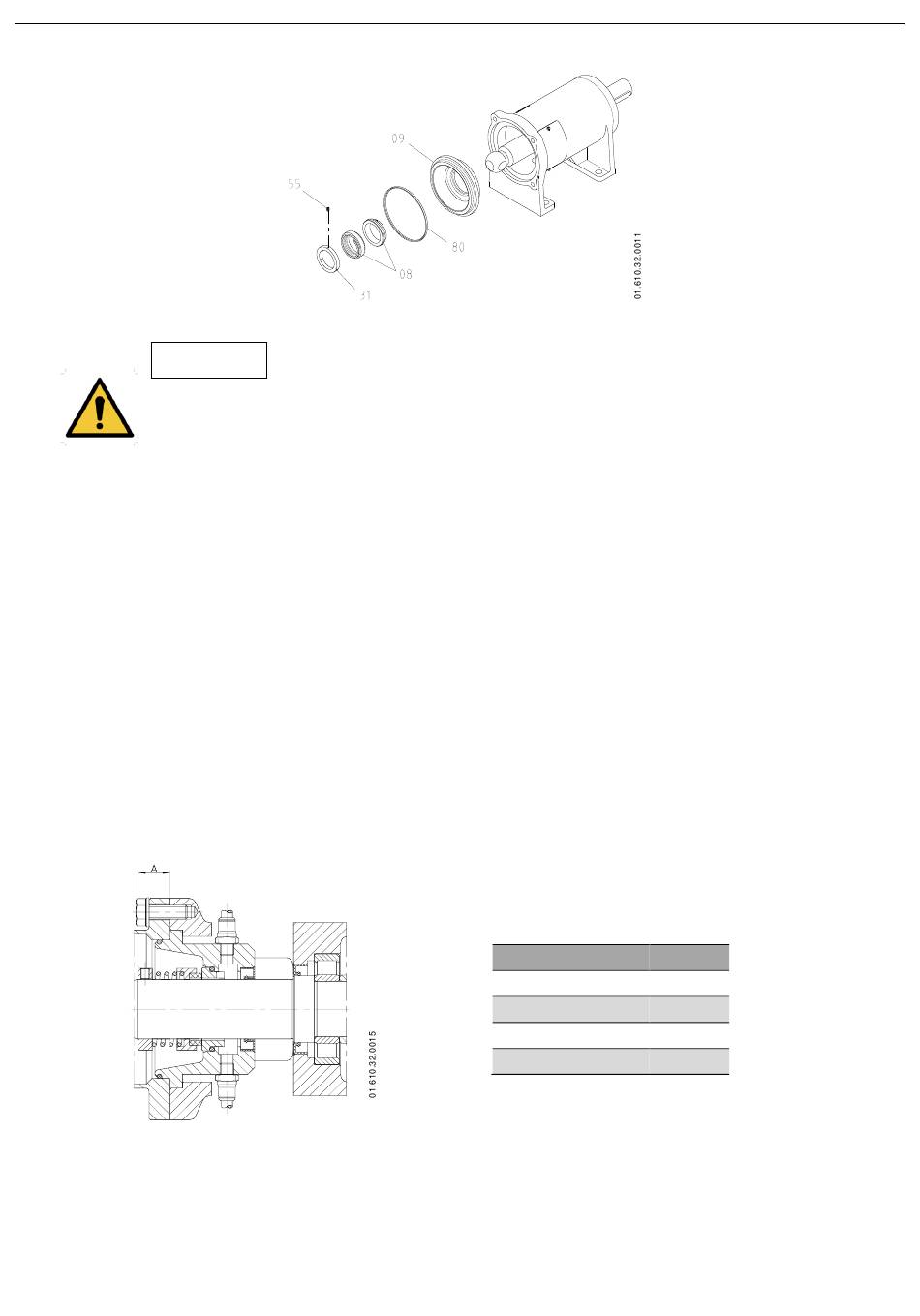

8.7.3. Cierre mecánico refrigerado (quench)
Desmontaje
• Proceder al desmontaje según el apartado
• Si los protectores (47A) no se han quitado anteriormente, sacarlos ahora.
• Aflojar los espárragos (55) para sacar el aro del cierre (31).
• Quitar la tapa del cierre (09A) para sacarla juntamente con el cierre mecánico (08) y el retén (88B).
• Finalmente, extraer cuidadosamente la parte estacionaria del cierre que ha quedado alojada en la tapa del
cierre.
Montaje
• Montar la parte fija del cierre mecánico (08), el retén (88B), la junta tórica (80) y los racores (92) en la tapa
del cierre (09A) de forma que en los racores se puedan conectar los tubos de refrigeración por las
ventanas del soporte.
• Colocar la tapa en el soporte de rodamientos (06).
• Deslizar la parte giratoria del cierre (08) en el eje de la bomba (05).
• Colocar el aro del cierre (31) sobre el eje y fijarlo a través de los espárragos (55) según la cota de montaje
A que se muestra en la imagen siguiente:
·
INOXPA S.A.U.
01.610.30.11ES · (0) 2021/05
8.7.1. Estátor, rotor y barra
Tipo bomba
KS – 20
KS – 25/30
KS – 40/50
KS – 60/80
junta.
A (mm)
12,0
16,5
23,0
23,5
Mantenimiento
