CRE Technology GENSYS 2.0 Guia De Inicio Rapido

AUTO
TEST
0
MANU START STOP
I
Modos de Funcionamiento/Modos Manuales

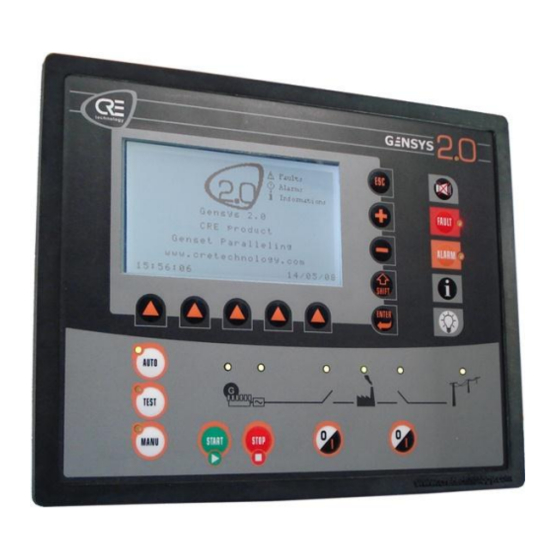

El GENSYS 2.0 puede ser configurado y controlado desde el panel frontal, el
cual se encuentra dividido en dos partes:
1. Parte Superior Final: Dedicada para la Navegación, Monitorización y Vi-
sualización de medidas eléctricas y mecánicas del generador.
2. Parte Inferior Final: Dedicada para la selección de los tres modos de fun-
cionamiento del GENSYS 2.0:
· AUTO - Este modo permite al GENSYS 2.0 operar la planta eléctrica en
modo totalmente AUTOMATICO de acuerdo con los ajuste y configuración
pre-establecida, sin ninguna intervención externa.
· TEST - Este modo permite simular el arranque del grupo electrógeno en
modo AUTOMATICO de acuerdo a la secuencia pre-establecida. Para salir
del modo TESTE basta con pulsar modo AUTO o modo MANUAL nueva-
mente.
· MANU - Este modo permite operar la planta eléctrica desde los botones
del panel manualmente. Permite arrancar/parar el generador, cerrar/abrir
el interruptor de grupo siempre y cuando las protecciones y el sincronismo
automático lo permitan y secuencias de carga y descarga del generador.
Una vez que el GENSYS 2.0 está encendido, puede acceder a los menús en 2 niveles diferentes:
Para acceder a la página Contraseña, presione ESC.
· Nivel 0 1 no requiere contraseña, basta con pulsar dos veces en «ENTER» para acceder a la visualiza-
ESC
· Nivel 1 1 Password «1». En la página de la contraseña, pulse la tecla «ENTER» y seleccione carácter
FAULT
ALARM
SHIFT
ENTER
0
I
El propósito de este documento es permitir un manejo rápido y
fácil del producto, sin embargo, es esencial que usted se refiere a la
documentación técnica para la puesta en marcha.
ción de medidas eléctricas estándar.
"1", pulse la tecla «OK» para confirmar y «ENTER» para acceder al menú. Este menú le dará acceso a
los ajustes de pantalla, configuración y sistema de la GENSYS 2.0.
El detalle de los menús aparecerán de la siguiente manera:
PRESENTACIÓN
Planta Eléctrica
Medidas eléctricas GE / Bus o de Red, pantalla global, el consumo
Medidas Eléctricas del Generador
de la planta de energía, sincronoscopio, barra de gráficos de
Medidas Eléctricas de la Red/Bus
sensores analógicos del motor , voltaje de la batería ...
Sincronización
Medidas del Motor
Estado de Entradas/Salidas Digitales
Estado en tiempo real de I/O Digitales, Contadores.
Contadores Activos
Monitorización Ciclo de Mantenimiento
Registro de Datos
CONFIGURACIÓN
Descripción de la Instalación
Planta Eléctrica (No. de GENSYS 2.0 en el Bus, Tipo de Paralel, CAN id....)
Generador
Definición de las relaciones de las medidas eléctricas y valores
Red/Bus
nominales del generador, motor y red/bus común.
Motor
Protecciones
Ajustes de Protecciones, Configuración de Entradas/Salidas Digitales,
Entradas
Ajuste de Contadores de tiempo. (ejemplo: Tiempo de secuencias
Salidas
de Arranque, tiempo de vuelta de red...)
Contadores
Ajustes de Sincronismo y Controles Dinámicos.
Sincronización
(PID de Reparto de Carga, PID de Sincronismo...)
Lazos de Control
Registros de Datos FIFO
Ajustes Personalizados(solo para usuarios avanzados)
y ajustes interno de registro de archivo
Modificación de Variable No.
SISTEMA
Fecha/Hora/Contadores
Ajuste de Preferencias y Configuración Regional
Contraseña/Opciones
Protector de Pantalla
Ajuste de los puertos de comunicaciones e interfaz SD para la carga y
Idiomas
descarga de archivos, y archivos extendidos. Información general de la
Configuración Puertos COMM
versión de programa, numero de serie y estado de la conexión
Acerca de
Ethernet (Dirección IP, Puerta de Enlace (gateways).
Estado de mantenimiento ciclos, los archivos en tiempo real
