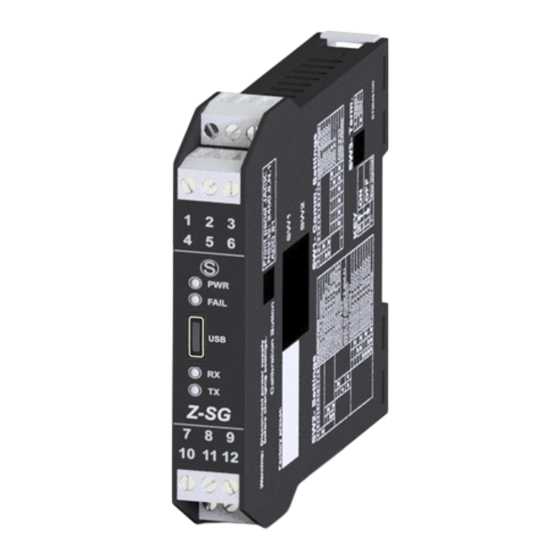

Seneca Z-SG Manual De Usario

Ocultar thumbs Ver también para Z-SG:
1
2
3
4
5
6
7
8
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
ES
Z-SG
Descripción General
El Z-SG es un conversor para células de carga (strain gauge). La medición, realizada con
la técnica de 4 ó 6 cables, está disponible mediante protocolo serial MODBUS-RTU o
mediante la salida analógica. El módulo además se caracteriza por:
Cableado facilitado de la alimentación y del bus serial mediante el bus montado en el
carril DIN.
Posibilidad de configurar la comunicación mediante conmutador DIP o vía software.
Comunicación serial RS485 con protocolo MODBUS -RTU, máximo 32 nodos.
Protección contra descargas ESD hasta 4 kV.
Aislamiento 1500 Vac entre: entrada y todos los otros circuitos, comunicación y
alimentación, salida retransmitida y alimentación.
Salida retransmitida analógica en tensión o corriente, con límites programables.
Calibración célula con peso patrón.
Calibración célula no requerida en el caso de sensibilidad de la célula conocida.
I/O digitales configurables.
Rechazo a 50 Hz y 60 Hz.
Resolución configurable.
Frecuencia de muestreo configurable de 12,53 Hz a 151,71 Hz.
Señalización de pesaje estable mediante salida digital/registro Modbus.
Escritura remota de la tara en memoria volátil y/o no volátil mediante entrada
digital/registro Modbus/mandos Modbus.
Strain gauge directamente alimentado por el instrumento.
Medición radiométrica.
Sensibilidad de ±1 a ±64 mV/V, configurable mediante conmutador DIP para valores
enteros, mediante software para valores reales / enteros.
Alarma activable cuando se supera un umbral configurable.
Medición estabilizable mediante filtro en media móvil sobre un número configurable
de muestras.
Posibilidad de configuración completa mediante software específico EASY SETUP.
Características técnicas
Alimentación:
Consumo:
Puertos de Comunicación Serial:
Protocolo:
Entrada Analógica
Tipo Entrada:
Impedancia de Entrada:
Fondo Escala:
Error:
Aislamiento:
Conversor Strain Gauge
10 - 40 Vdc o 19 - 28 Vac (50 - 60 Hz)
máx 2.0 W
-Rs485, 2400 - 115200 Baud.
-Rs232, 2400 Baud, Dirección:01, Paridad: NO,
Datos: 8 bit; Stop bit: 1.
MODBUS-RTU
Entrada de medición diferencial de 4 ó 6 cables.
>1MΩ.
±5 mV - ±320 mV.
Calibración: 0,01 % del fondo escala.
Linealidad: 0,01 % del fondo escala.
Estabilidad Térmica: 0,0025 % / °C del fondo escala.
1500 Vac hacia todos los otros circuitos.
MI00120 -S
9
ESPAÑOL - 1/8

Publicidad

Tabla de contenido
loading

Manuales relacionados para Seneca Z-SG

Resumen de contenidos para Seneca Z-SG

  • Página 1 Conversor Strain Gauge Descripción General El Z-SG es un conversor para células de carga (strain gauge). La medición, realizada con la técnica de 4 ó 6 cables, está disponible mediante protocolo serial MODBUS-RTU o mediante la salida analógica. El módulo además se caracteriza por: Cableado facilitado de la alimentación y del bus serial mediante el bus montado en el...
  • Página 2 Características células de carga 5 Vdc Tensión de alimentación: Impedancia mínima:  equivalentes (eventualmente derivantes de varias células en paralelo) Sensibilidad: De ±1 mV/ V a ±64 mV/V. Bornes: 4 o 6. Salida Retransmitida 0 - 10 Vdc, 0 - 5 Vdc, mín resistencia de carga: 2 k Salida en tensión: 0 - 20 mA, 4 - 20 mA, máxima resistencia de carga: Salida en corriente:...

  • Página 3: Calibración Del Módulo Z-Sg

    El usuario tiene a disposición un ordenador con el software EASY SETUP (se puede descargar del sitio www.seneca.it) y un peso de valor conocido. No es necesario que el peso conocido sea igual al fondo escala de la célula o al fondo escala de medición. Modos de calibración 2 El usuario tiene a disposición un ordenador con el software...
  • Página 4 PUERTO SERIAL RS485 Y ALIMENTACIÓN Las conexiones eléctricas correspondientes a la alimentación están disponibles desde bornes y utilizando el bus para carril DIN Seneca. Las conexiones correspondiente al bus RS485, en cambio, están disponibles exclusivamente utilizando el bus para carril DIN.

  • Página 5: Puerto Serial Rs232

    Alimentación desde bornes Conexiones bus para carril DIN Power Supply AC+ RS485 GND 10 ÷ 40 V Power Supply AC- 2.0 W RS485 A 19 ÷ 28 V IDC10 RS485 B No hay aislamiento entre RS485 y salida retransmitida. PUERTO SERIAL RS232 El cable de conexión DB9 Jack estéreo 3.5 mm puede ser ensamblado como se indica en la siguiente figura, o bien comprado como accesorio.

  • Página 6: Entrada / Salida Digital

    Indica la transmisión de datos en el puerto de comunicación RS485. Interfaz Serial Para información detallada sobre la interfaz serial RS485 consultar la documentación presente en el sitio www.seneca.it, en la sección Productos/Serie Z-PC/MODBUS TUTORIAL. MI00120 -S ESPAÑOL - 6/8...

  • Página 7: Configuración De Los Conmutadores Dip

    CONFIGURACIÓN DE LOS CONMUTADORES DIP La posición de los conmutadores DIP determina los parámetros de comunicación del módulo: dirección y velocidad y otros parámetros que se ilustran a continuación. Se subraya que para que la modificación de las configuraciones tenga efecto, es necesario apagar y encender el módulo. En todas las siguientes tablas la indicación corresponde a conmutadores DIP en 1 (ON);...

  • Página 8: Sensibilidad Célula

    PROGRAMACIÓN El software EASY SETUP que se utiliza para la programación/configuración es EASYSETUP. Dicho software puede ser descargado del sitio www.seneca.it. Durante la primera programación se pueden utilizar las configuraciones predeterminadas por EEPROM (SW3..8 en posición OFF) que de fábrica están programadas de la siguiente manera: Dirección=001, VELOCIDAD'=38400 Baud, RARIDAD=ninguna, NÚMERO BIT=8,...
