- Página 1 TECNOLOGÍA Soul/Access Instalación 2 hilos G2+ TSOUL ACCESS ES REV.02 1 Cód. 50123138...
-
Página 2: Tabla De Contenido
Funcionamiento del sistema............................3 Alimentador -G2+ ..............................4 Descripción..............................4 Instalación ...............................4 Placa Soul Access..............................5 a 9 Descripción..............................5 Instalación ...............................6 Terminales de instalación y puente JP1 ......................6 Programación funciones de la placa y de códigos de acceso por teclado ............7-9 Esquemas de instalación (Chalet) ........................ -
Página 3: Funcionamiento Del Sistema
PLACA SOUL/ACCESS FUNCIONAMIENTO DEL SISTEMA (MODO CHALET) Para realizar la llamada, el visitante deberá presionar el pulsador a la vivienda; tono acústico advertirá que la llamada se está realizando y el led del icono de la placa se iluminará. En ese instante, el monitor (es) de la vivienda recibe (n) la llamada. -
Página 4: Alimentador Fa-G2
BUS 30V 2V 1. A MADE IN CHINA BUS BUS GOLMAR S.A. C/ Silici, 13 08940 - SPAIN A. Indicador luminoso de funcionamiento. B. Tapa de protección de la entrada de corriente. C. Detalle de los terminales de entrada corriente sin BUS(M) BUS PL la tapa protectora. -
Página 5: Descripción
Modo Chalet: Para realizar la llamada al chalet presion el N. Terminales de instalación. pulsador O. Uso interno Golmar. Control de accesos: El propietario de la vivienda/chalet podrá activar la apertura de la puerta o la salida auxiliar introduciendo un código de acceso mediante los pulsadores de 0 a 9 y a continuación presionando el pulsador . -
Página 6: Placa Soul

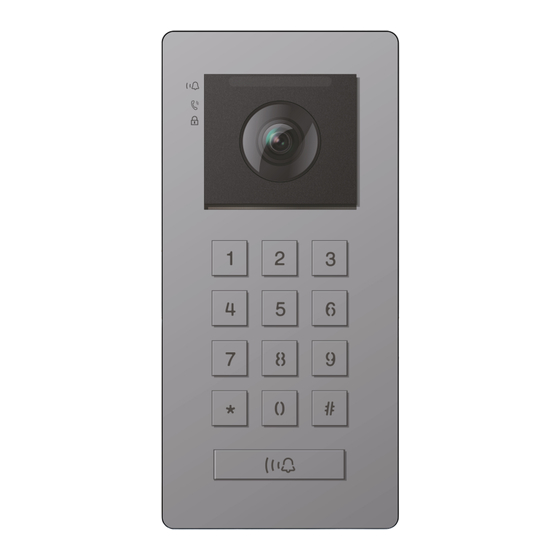

PLACA SOUL/ACCESS PLACA SOUL Instalación La placa ha sido diseñada para soportar las diversas condiciones ambientales. Sin embargo, recomendamos tomar precauciones adicionales para prolongar la vida de la misma, como su emplazamiento en un lugar protegido. Para obtener una óptima calidad de imagen , evite contraluces provocados por fuentes de luz (sol, farolas, ...) -
Página 7: Estructura Y Secuencia De Programación De Las Funciones De La Placa
PLACA SOUL/ACCESS PROGRAMACIÓN DE LA PLACA SOUL /ACCESS Estructura y secuencia de programación de las funciones de la placa La programación de las funciones de la placa se realiza mediante la entrada del código principal, código de configuración o función a programar, seguida del parámetro. - Página 8 PLACA SOUL/ACCESS Viene de la página anterior. PROGRAMACIÓN DE LA PLACA SOUL /ACCESS Programación de las funciones de la placa Función 4, Tiempo activación salida relé auxiliar: La siguiente secuencia de programación permite ajustar el tiempo de activación (3 segundos “por defecto”) de la salida relé...
-
Página 9: Placa Soul Access
PLACA SOUL/ACCESS Viene de la página anterior. PROGRAMACIÓN DE LA PLACA SOUL /ACCESS Programación de las funciones de la placa Función 11, Tonos de confirmación en la placa: La siguiente secuencia de programación permite activar / desactivar los tonos de llamada realizada, puerta abierta o canal ocupado en la placa (parámetros: 0: activado “por defecto” / 1:desactivado). -
Página 10: Esquemas De Instalación (Chalet)
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (CHALET) Secciones y distancias - Una vivienda. ART / 4 ART 4 LITE ART / 4 ART 4 LITE ART / 4 ART 4 LITE ART / 4 ART 4 LITE - El número máximo de monitores en la vivienda es 4. -
Página 11: Una Vivienda Con Hasta Dos Placas De Acceso Y Hasta Cuatro Monitores En Cascada
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (CHALET) Una vivienda con hasta dos placas de acceso y hasta cuatro monitores en cascada ( ) * ( ) * ( ) * (Modo chalet) (Modo chalet) 100~240V a SOUL/ACCESS SOUL/ACCESS ART 7 ART 7... -
Página 12: Esquemas De Instalación (Edificio)
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (EDIFICIO) Secciones y distancias - El número máximo de monitores por vivienda es 4. - El número máximo de monitores en cascada es 12. - El número máximo de placas de acceso es 4. Importante: Más de 2 placas de acceso, necesario multiplexor DPM-G2+ y debe conectarse abrepuertas de alterna en las placas 3 y 4 (en lugar de abrepuertas de continua) con un módulo de relé... -
Página 13: Viviendas Con 2 Placas De Acceso Y Hasta 32 Monitores Con 16 Distribuidores D2L-G2
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (EDIFICIO) 32 viviendas con 2 placas de acceso y hasta 32 monitores con distribuidores D2L-G2+ ART 4 / ART 4 LITE ART 4 / ART 4 LITE Principal Principal Final de línea VIVIENDA 31 VIVIENDA 32... -
Página 14: Monitores/ Terminales Con 31 Viviendas Y Un Terminal Adicional En Una Vivienda Con 8 D4L-G2
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (EDIFICIO) 32 monitores/terminales con 31 viviendas y un terminal adicional en una vivienda con 8 D L-G2+ rminal adicional ART 1/G2+ (en la misma vivienda) Final de línea ART 4 / ART 4 LITE ART 1/G2+... -
Página 15: 32 Viviendas Con 2 Placas De Acceso Y Hasta 32 Monitores Art 7W Con 8 Distribuidores D4L-G2
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (EDIFICIO) 32 viviendas con 2 placas de acceso y hasta 32 monitores ART 7W con 8 distribuidores D4L-G2+ ART 7W/G2+ ART 7W/G2+ Principal Principal FA-ART 7W FA-ART 7W VIVIENDA 31 VIVIENDA 32 ( ) 3... -
Página 16: Importante
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (EDIFICIO) 2 viviendas con 2 placas de acceso y hasta 12 monitores en IN-OUT sin distribuidores ART 7H / ART 7 LITE Principal ( ) 1 VIVIENDA 12 ART 7H / ART 7 LITE Principal... -
Página 17: Esquemas De Instalación (Edificio)
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (EDIFICIO) Portero electrónico con 2 placas de acceso y hasta 128 terminales de audio / viviendas T-ART G2+/ T-ART G2+/ ART 1/G2+ ART 1/G2+ Principal Principal Realizar las derivaciones en cajas de conexión. ( ) 1... -
Página 18: Esquemas De Instalación (Chalet/ Edificio)
PLACA SOUL/ACCESS Si el abrepuertas que va a utilizar es de corriente alterna, utilice un relé y un transformador adecuados al consumo, así como el varistor suministrado. El ejemplo muestra un relé Golmar -12/24 y un transformador -104 (12Vc.a. / 1,5A). -
Página 19: Conexión De Un Pulsador De Salida
Conexión de una cámara externa Es posible conectar una cámara de CCTV analógica Golmar "AHD4-3601x" a cada una de las placas, pudiendo ser visualizadas (ver página 21 22 ) desde el monitor. La cámara deberá disponer de alimentación local "PSU-121". -
Página 20: Esquemas De Instalación (Chalet Y Edificio)
PLACA SOUL/ACCESS ESQUEMAS DE INSTALACIÓN (CHALET/ EDIFICIO) Videoportero: Al monitor/es del chalet (ver páginas 10 y 11) / a los monitores del edifico (ver página Videoportero: Al distribuidor del chalet (ver pág 11) / distribuidores de las plantas edificio (ver páginas 12 a 15 Portero electrónico: A la caja de conexión para derivaciones del edificio (ver página... - Página 21 MONITOR ART 4/G2+ & ART 4 LITE/G2+ Viene de la página anterior. C D GOS ESPECIALES Ó I La activación de algunas funciones, así como las modificaciones de algunos parámetros de fábrica, pueden llevarse a cabo mediante la introducción de códigos especiales. Para ello se deberá acceder al menú de instalador desde el monitor.
-
Página 22: Códigos Especiales
MONITOR ART 7/G2+ & ART 7H/G2+ & ART 7 LITE/G2+ Viene de la página anterior. CÓDIGOS ESPECIALES La activación de algunas funciones, así como las modificaciones de algunos parámetros de fábrica, pueden llevarse a cabo mediante la introducción de códigos especiales. Para ello se deberá acceder al menú de instalador desde el monitor. -
Página 23: Monitor Art 7W/G2
MONITOR ART 7W/G2+ Viene de la página anterior. CóD GOS ESPECIALES La activación de algunas funciones, así como las modificaciones de algunos parámetros de fábrica, pueden llevarse a cabo mediante la introducción de códigos especiales. Para ello se deberá acceder al menú de instalador des el monitor. - Página 24 MONITORES ART 4/G2+ & ART 4 LITE/G2+ ART 7/G2+ & ART 7H/G2+ & ART 7 LITE/G2+ & ART 7W/G2+ Viene de la página anterior. Fuentes de vídeo disponibles en un monitor (configurar solo en monitor principal). Visible No Visible Valor de fábrica Placa 1 0111 0110...
-
Página 25: Limpieza De La Placa
PLACA SOUL/ACCESS LIMPIEZA DE LA PLACA - No utilizar disolventes, detergentes ni productos de limpieza que contengan ácidos, vinagre o que sean abrasivos. - Utilizar un paño húmedo (no mojado) suave que no deje pel con agua. - Páselo sobre l a placa siempre en la misma dirección, de arriba a abajo. -
Página 26: Conformidad
C/ Silici, 13 08940- Cornellá de Llobregat SPAIN Golmar se reserva el derecho a cualquier modificación sin previo aviso. Golmar se réserve le droit de toute modification sans préavis. Golmar reserves the right to make any modifications without prior notice.
