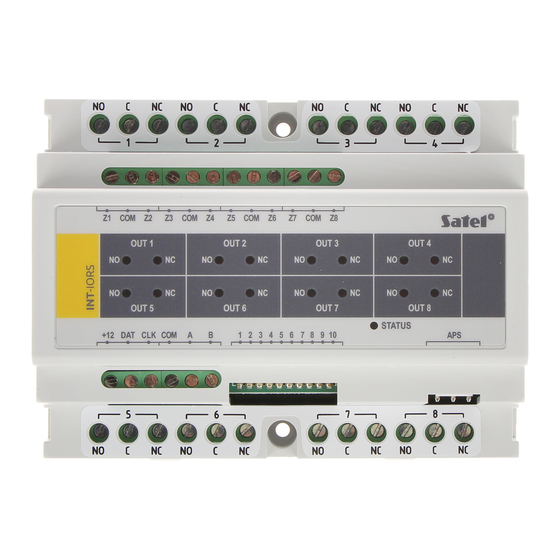

INT-IORS • INT-ORS
MÓDULO DE EXTENSIÓN PARA MONTAR EN CARRIL DIN
El módulo de extensión INT-IORS permite extender el sistema de alarmas con 8 zonas
programables cableadas y 8 salidas programables cableadas. El dispositivo está diseñado
para ser montado en carril DIN 35 mm, lo que facilita el procedimiento de instalación
e integración con otro sistema automatización. Los módulos de extensión operan con
las siguientes centrales de alarmas: INTEGRA, INTEGRA Plus y CA-64. Además, el módulo
de extensión INT-ORS es soportado por la central VERSA. El presente manual es aplicable
a los módulos de extensión con la electrónica en versión 2.1 y el firmware en versión 2.00
(o posterior).
1. Propiedades
• 8 zonas programables cableadas
− soporte de los detectores tipo NO y NC y detectores de persianas y vibraciones,
− soporte de configuración EOL, 2EOL y 3EOL (3EOL cuando opera con la central
INTEGRA Plus),
− programación de valores de resistencias fin de línea.
• 8 salidas programables cableadas para controlar los dispositivos electrónicos
alimentados por la tensión 230 V AC.
• Capacidad de integrarse con la fuente de alimentación adicional (funcionamiento
en modo "módulo con fuente de alimentación").
• Capacidad de conectarse con el bus RS-485 (actualización del firmware mediante
el bus).
• Montaje sobre carril DIN 35 mm.
2. Especificación técnica
Tensión de alimentación .................................................................................... 12 V DC ±15%
Consumo de corriente en modo de espera INT-IORS ................................................... 35 mA
Consumo máximo de corriente
Capacidad de salidas de relé (carga resistiva) ................................................ 16 A / 230 V AC
Capacidad de salida +12 .................................................................................. 2,5 A / 12 V DC
Clase ambiental según EN 50130-5 ........................................................................................ II
Temperatura operacional ................................................................................... -10 °C...+55 °C
Humedad máxima ........................................................................................................... 93±3%
Dimensiones .................................................................................................. 122 x 93 x 58 mm
Peso
Pueden consultar la declaración de conformidad en www.satel.eu/ce
únicamente
INT-IORS:
INT-ORS .................................................... 35 mA
INT-IORS ................................................. 350 mA
INT-ORS .................................................. 310 mA
INT-IORS ...................................................... 300 g
INT-ORS ....................................................... 285 g
int-iors_es 10/14
Publicidad
Tabla de contenido
Manuales relacionados para Satel INT-IORS
Resumen de contenidos para Satel INT-IORS
- Página 1 MÓDULO DE EXTENSIÓN PARA MONTAR EN CARRIL DIN int-iors_es 10/14 El módulo de extensión INT-IORS permite extender el sistema de alarmas con 8 zonas programables cableadas y 8 salidas programables cableadas. El dispositivo está diseñado para ser montado en carril DIN 35 mm, lo que facilita el procedimiento de instalación e integración con otro sistema automatización.
-
Página 2: Descripción
INT-IORS / INT-ORS SATEL 3. Descripción Leyenda para la figura 1: diodo LED para indicar el estado de los relés particulares (la cifra entre el diodo verde y rojo es número de salida de relé en el módulo de extensión): diodo LED rojo encendido –... -
Página 3: Microinterruptores Tipo Dip-Switch
El interruptor 10 sirve para definir cómo la central de alarma identificará el módulo de extensión (ver: tabla 2 para el módulo de extensión INT-IORS y tabla 3 para el módulo de extensión INT-ORS). En caso del módulo INT-IORS, si el interruptor está ajustado en posición ON, el módulo de extensión siempre será... -
Página 4: Instalación Y Puesta En Marcha
INTEGRA / INTEGRA Plus con el firmware en versión 1.12 o posterior. • Si con el conector en la placa electrónica del módulo de extensión INT-IORS no está conectada una fuente de alimentación dedicada, y el dispositivo fue identificado como INT-PPPS / CA-64 PP, las averías referidas a la fuente de alimentación no serán... - Página 5 SATEL INT-IORS / INT-ORS 5. Dependiendo del método de alimentación seleccionado del módulo de extensión, conectar una fuente de alimentación dedicada al conector en la placa electrónica del módulo de extensión o conectar los conductores de alimentación con los contactos +12V y COM (el módulo de extensión puede ser alimentado directamente desde...
-
Página 6: Actualización Del Firmware
Es necesario conectar mediante el bus RS-485 el módulo de extensión con el convertidor ACCO-USB, y el convertidor al ordenador (ver: manual del convertidor ACCO-USB). En la página web www.satel.eu se encuentra un programa para actualizar el firmware de los módulos extensión...
