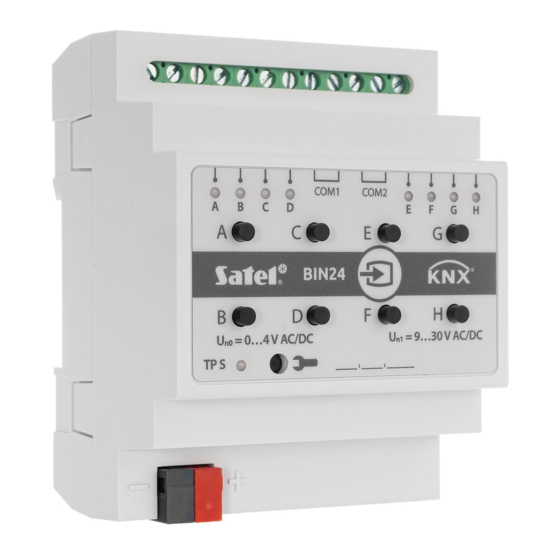

Módulo universal de entradas binarias
Ocultar thumbs Ver también para KNX-BIN24:

Publicidad

Enlaces rápidos

SATEL
KNX-BIN24
1
KNX-BIN24
Módulo universal de entradas binarias
Versión del firmware 1.01
knx-bin24_es 04/20
SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLSKA
tel. 58 320 94 00 • servicio técnico 58 320 94 30 • dept. técnico 58 320 94 20; 604 166 075
www.satel.eu

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Satel KNX-BIN24

  • Página 1 Versión del firmware 1.01 knx-bin24_es 04/20 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLSKA tel. 58 320 94 00 • servicio técnico 58 320 94 30 • dept. técnico 58 320 94 20; 604 166 075...
  • Página 2 Cualquier modificación o reparación del dispositivo no autorizada por el fabricante supondrá la anulación de los derechos resultantes de la garantía. La empresa SATEL tiene como objetivo mejorar continuamente la calidad de sus productos, por tanto, las especificaciones técnicas de los productos, el firmware, el software y las aplicaciones, pueden sufrir modificaciones.
  • Página 3: Tabla De Contenido

    SATEL KNX-BIN24 ÍNDICE 1. Propiedades ........................2 2. Descripción .......................... 3 2.1 Caja ............................4 3. Montaje ..........................4 3.1 Esquema de conexiones ......................5 4. Configuración del módulo ....................6 4.1 Esquema del módulo ........................ 7 4.2 Configuración inicial ......................... 8 4.3 Configuración de parámetros globales ...................
  • Página 4: Propiedades

    El KNX-BIN24 es un módulo universal de entradas binarias KNX que permite convertir las señales eléctricas (de tensión) en telegramas de control para otros dispositivos KNX. Las señales pueden generarse medio botones convenciones activación/desactivación (p. ej., de luces), o bien, por medio de los contactos de potencial de diferentes tipos de detectores de magnitudes físicas (p.
  • Página 5: Descripción

    SATEL KNX-BIN24 2. Descripción terminales de conexión de las entradas físicas. diodos LED verdes que informan del estado de los canales físicos del módulo. A cada canal está asignado un diodo que informa de su estado: encendido: canal activado, apagado: canal desactivado.
  • Página 6: Caja

    5.5 del programa ETS o la versión más actual y que el ordenador disponga del conector USB o Ethernet (TCP/IP). Al programa hay que importar el archivo de aplicación ETS de SATEL que puede descargarse de la página www.satel.eu/ets. Las informaciones detalladas acerca de la configuración están disponibles en el apartado...
  • Página 7: Esquema De Conexiones

    KNX-BIN24 Esquema de conexiones El módulo KNX-BIN24 tiene dos circuitos independientes. A cada uno de los circuitos corresponden cuatro entradas. Primer circuito: A, B, C, D; segundo circuito: E, F, G, H. A cada una de las entradas del módulo puede aplicarse la tensión continua (DC) o alterna (AC), con la tensión admisible en la entrada de entre 0 y 30 V.
  • Página 8: Configuración Del Módulo

    4. Configuración del módulo Los parámetros de funcionamiento del módulo se definen en el programa ETS (versión 5.5 o más actual). Las pestañas para definir los respectivos parámetros se construyen de forma dinámica. En función de las opciones seleccionadas, en el momento de realizar la definición, pueden aparecer más parámetros en las pestañas o más pestañas.
  • Página 9: Esquema Del Módulo

    SATEL KNX-BIN24 a continuación hemos presentado el esquema del módulo (fig. 4) y el esquema de configuración inicial (fig. 5) definida en la aplicación ETS del módulo. En cambio, en el apartado «Ejemplos de configuración» hemos presentado el ejemplo de configuración que permite controlar al mismo tiempo varios bloques de función por medio de un único...
  • Página 10: Configuración Inicial

    Configuración inicial En la aplicación ETS para configurar los parámetros de funcionamiento del módulo ha sido definida la configuración inicial la cual tiene definidos los parámetros de funcionamiento de canales físicos y de 8 bloques de función que realizan la función de conmutador (Bloque de función 1...8: conmutador).
  • Página 11 SATEL KNX-BIN24 Mira también otros «Ejemplos de configuración».
  • Página 12: Configuración De Parámetros Globales

    Configuración de parámetros globales Los parámetros principales de funcionamiento del módulo se definen en la pestaña «Globales» descrita a continuación. Demora en el inicio: tiempo de demora en la activación del módulo al activar la alimentación (0 – 65535 [segundos]). El valor «0» desactivará la demora. Durante el tiempo de demora el control de telegramas quedará...
  • Página 13: Descripción De Parámetros

    SATEL KNX-BIN24 Descripción de parámetros Polarización: define cómo cambiará el estado lógico de canal en reacción al cambio de la señal a la entrada física (fig. 6): Polarización Señal a la entrada Estado lógico del canal...
  • Página 14: Canales Virtuales

    Tiempo de pulsación corta del botón (n * 10 ms): tiempo que debe transcurrir hasta el cambio de estado lógico del canal de «0» a «1» y al revés, para que en el canal se genere una pulsación corta del botón; mira en la fig. 6 (0 – 255; por defecto = 10). El tiempo de pulsación se calcula como producto n * 10 ms, donde: n = es el valor introducido en el campo.
  • Página 15: Canales De Lógica

    SATEL KNX-BIN24 Polarización: define cómo cambiará el estado lógico del canal en reacción al cambio de estado del objeto de comunicación seleccionado en el campo «Entrada virtual del canal»: Estado del objeto Polarización Estado lógico del canal (entradas) Tiempo de pulsación largo del botón: tiempo de monitorización del objeto seleccionado en el campo «Entrada virtual del canal»...
  • Página 16 Gracias al hecho de que las señales de entrada de las funciones lógicas las constituyen los estados lógicos de los canales y no los eventos generados en los canales, el canal de lógica podrá reaccionar más rápido a los cambios que se producen en los canales.
  • Página 17: Canales Del Temporizador

    SATEL KNX-BIN24 Polarización: define cómo cambiará el estado lógico del canal en reacción al resultado de función lógica (fig. 8): Resultado de función Polarización Estado lógico del canal lógica Tiempo de pulsación corta del botón (n * 10 ms): tiempo que debe transcurrir hasta el cambio de estado lógico del canal de «0»...
  • Página 18 La pulsación larga del botón podrá generarse en el canal sólo si para el parámetro «Pulsación larga al final» ha sido seleccionada la opción «Sí» y si el valor definido en el campo «Número de ciclos» será mayor de cero. Para sincronizar el canal con los demás canales del módulo y con otros dispositivos en el bus KNX, los canales funcionarán de forma similar a los canales físicos cambiando su estado de desactivado a activado etc.
  • Página 19: Configuración De Bloques De Función

    SATEL KNX-BIN24 Tiempo de desactivación del canal: tiempo por el cual se desactivará el canal durante el ciclo (0 – 30000 [segundos]). Número de ciclos del temporizador: número de ciclos al conseguir el cual el temporizador se desactivará (0 – 255). Al seleccionar «0», el temporizador no se desactivará...
  • Página 20 Número de bloques de función: número de bloques de función que pueden activarse en el módulo (0...20, por defecto = 8, máximo = 20). Del número seleccionado depende cuántos campos «Bloque de función 1...20» se mostrarán. Bloque de función 1...20: puedes seleccionar la función realizada por el bloque: Desactivado: bloque de función no se va a usar.
  • Página 21: Conmutador / Transmisor De Valor

    SATEL KNX-BIN24 como ejemplo el bloque de función número «1» (pestaña «1: nombre», donde: nombre = función realizada por dado bloque, p. ej., «Conmutador»). Todos los nombres de los objetos de comunicación activados para el bloque empiezan con el símbolo «FB 1».
  • Página 22 Descripción de parámetros Canal de control: eventos generados en el canal controlan la conmutación/transmisión de valor (Canal físico A…H / Canal virtual A…H / Canal de lógica A…D / Canal del temporizador A…D). Evento de pulsación larga del botón: define la manera de controlar: No: control por medio de pulsación corta del botón.
  • Página 23: Reacción Al Flanco (Conmutador Monoestable)

    SATEL KNX-BIN24 control» (1-bit: Activar / Desactivar (0 / 1); 1-byte: 0-255; 1-byte: valor porcentual: 0…100 %; 4-bits: control de atenuación: 100…1% más luz, Parada, 1…100% menos luz; 4-bits: control de persiana: 100…1% hacia arriba, Parada, 1…100% hacia abajo). Si el bloque de función debe realizar la funcionalidad de un típico conmutador de activar/ desactivar (tipo de objeto 1-bit), el primero y el segundo valor del objeto de comunicación «FB 1: conmutador: pulsación corta»...
  • Página 24 La configuración para el ejemplo de la figura 11-I en ETS: Tipo de objeto = 1-bit. La configuración para el ejemplo de la figura 11-II en ETS: Tipo de objeto = 1-byte. Descripción de parámetros Canal de control: eventos del flanco ascendente y descendente generados en el canal controlan la conmutación/transmisión de valor (Canal físico A…H / Canal virtual A…H / Canal de lógica A…D / Canal del temporizador A…D).
  • Página 25: Atenuador

    SATEL KNX-BIN24 Valor para flanco ascendente: valor que obtendrá el objeto de comunicación «FB 1: flanco ascendente/ descendente» en reacción al evento de flanco ascendente en el canal «Canal de control» (1-bit: Activar / Desactivar (0 / 1); 1-byte: 0-255; 1-byte: valor porcentual: 0…100%;...
  • Página 26 Esquema de control: selecciona el esquema de control: Tipo A: Pulsación corta = Paso; Pulsación larga = Activar / Desactivar: dependiendo de la forma seleccionada de control: control a través de un canal: la pulsación larga del botón activará/desactivará la iluminación. Con la iluminación activada, cada pulsación corta del botón atenuará la iluminación.
  • Página 27 SATEL KNX-BIN24 La configuración para el ejemplo de la figura 12 en ETS: Modo bicanal = No; Esquema de control = Tipo B. La configuración para el ejemplo de la figura 13 en ETS: Modo bicanal = Sí; Esquema de control = Tipo A.
  • Página 28: Controlador De Persianas

    cambie el estado del objeto de comunicación «FB 1: atenuador: atenuación relativa» (100%…1% más luz, Parada; mira el anexo «Telegramas de 4-bits de control de atenuación / aclaración»). Atenuación: valor del paso: valor por el cual la iluminación atenuará cuando en el canal de control («Canal de control»...
  • Página 29 SATEL KNX-BIN24 la persiana sin lamas, cada pulsación corta desplazará la persiana un paso hacia abajo. Si las lamas o la persiana están en movimiento, la pulsación corta del botón las parará. Tipo B: 1-bit: Pulsación corta: Abrir / Cerrar; Pulsación larga: Paso/ parada: finalidad de eventos de pulsación larga y corta ha sido invertida con respecto al esquema «Tipo...
  • Página 30 La figura 14 presenta el ejemplo de control de persiana a través de un único canal (esquema de control «Tipo A») y la figura 15, a través de dos canales (esquema de control «Tipo A»). La configuración para el ejemplo de la figura 14 en ETS: Modo bicanal = No; Esquema de control = Tipo A.
  • Página 31: Secuencia De Conmutación

    SATEL KNX-BIN24 El hecho de cuáles eventos de los susodichos canales cambiarán el valor del objeto «FB 1: persiana: desplazamiento hacia arriba / abajo» y cuáles del objeto «FB 1: persiana: parada / desplazamiento hacia arriba / abajo» lo definirá el esquema seleccionado para el parámetro «Esquema de control».
  • Página 32 Valor de objetos de comunicación Nº de Paso de evento secuencia Objeto 5 Objeto 4 Objeto 3 Objeto 2 Objeto 1 00000 00001 00010 00011 00100 00101 00110 00111 01000 01001 01010 01011 01100 01101 01110 01111 10000 10001 10010 10011 10100 10101...
  • Página 33 SATEL KNX-BIN24 Valor de objetos de comunicación Nº de Paso de evento secuencia Objeto 5 Objeto 4 Objeto 3 Objeto 2 Objeto 1 00110 00111 00101 00100 01100 01101 01111 01110 01010 01011 01001 01000 11000 11001 11011 11010 11110...
  • Página 34: Cola Con Complementación

    00000->00001->00000->00010->00000->00100->00000->01000->00000->10000 Valor de objetos de comunicación Nº de Paso de evento secuencia Objeto 5 Objeto 4 Objeto 3 Objeto 2 Objeto 1 00000 00001 00000 00010 00000 00100 00000 01000 00000 10000 Cola con complementación En cada paso de secuencia el estado del siguiente objeto se cambiará a «activado» hasta que se activen todos los objetos.
  • Página 35 SATEL KNX-BIN24 la secuencia. La pulsación corta del botón en el segundo canal («Canal de control: paso anterior») activará el paso anterior en la secuencia (mira en la fig. 17-I). Tipo B: Flanco descendente = cambiar secuencia estado = cambiar dirección (1 = siguiente/ 0 = anterior): flanco descendente en el primer canal («Canal de control:...
  • Página 36 temporizador A…D). Mira en la fig. 17-II. El campo estará disponible si activas el modo bicanal y seleccionas el esquema de control «Tipo B». Repetir la secuencia al final: puedes seleccionar: Desactivar: repetición de la secuencia después del último paso desactivada, es decir, después del último paso de la secuencia será...
  • Página 37: Contador

    SATEL KNX-BIN24 Cola con complementación Número de objetos en la secuencia: número de objetos cuyo estado puede cambiarse en el marco de una secuencia (mínimo = 2; máximo = 5). Al seleccionar el valor mayor de 2 se activarán los objetos de comunicación «FB 1: secuencia: objeto 3…5».
  • Página 38 Canal que aumenta el contador (+1): eventos generados en el canal aumentan el valor del contador (Canal físico A…H / Canal virtual A…H / Canal de lógica A…D / Canal del temporizador A…D). El campo está disponible en caso de control por medio de dos canales.
  • Página 39: Controlador De Escena

    SATEL KNX-BIN24 Reinicio del contador al final: puedes seleccionar: Desactivar: reinicio del contador al final del conteo desactivado, es decir, al conseguir el valor límite superior o inferior (campos «Valor máximo del contador» y «Valor mínimo del contador») el contador se parará. Valor por defecto.
  • Página 40: Objetos De Comunicación

    Objetos de comunicación 4.6.1 Entradas virtuales Para los objetos de comunicación «Entrada virtual 1...8» en el programa están reservados los números de 1 a 8. Objetos de comunicación del canal virtual Nº Denominación de objeto Función de Tipo de datos Banderas objeto Entrada virtual A...H...
  • Página 41 SATEL KNX-BIN24 Objetos de comunicación: Conmutador/ Transmisor de valor Nº Denominación de objeto Función de Tipo de datos Banderas objeto Pulsación corta FB 1: conmutador 1 bit, C, R, W, T (1-bit) / (1-byte) / DPT 1.001 (valor 1 byte porcentual) / DPT 5.* 8-bit...
  • Página 42: Reacción Al Flanco

    Objetos de comunicación: Conmutador/ Transmisor de valor Nº Denominación de objeto Función de Tipo de datos Banderas objeto introducirás el valor «0» el envío cíclico quedará desactivado. Mira «Conmutador». Pulsación larga FB 1: conmutador 1 bit, C, R, W, T (1-bit) / (1-byte) / DPT 1.001 (valor...
  • Página 43: Atenuador

    SATEL KNX-BIN24 Objetos de comunicación: Reacción al flanco Nº Denominación de objeto Función de Tipo de datos Banderas objeto FB 1: flanco Ascendente / 1 bit, C, R, T descendente DPT 1.001 (1-bit) / (1-byte) / 1 byte (valor DPT 5.* 8-bit...
  • Página 44: Controlador De Persianas

    Objetos de comunicación: atenuador Nº Denominación de objeto Función de Tipo de datos Banderas objeto la activación / desactivación de la iluminación la causará otro objeto de comunicación del mismo grupo de direcciones (p. ej., otro botón en la escalera). Si no quieres que el valor del objeto lo cambien los telegramas desde el bus, en las propiedades del objeto desactiva la opción «W: registro».
  • Página 45: Secuencia De Conmutación

    SATEL KNX-BIN24 Objetos de comunicación: Controlador de persianas Nº Denominación de objeto Función de Tipo de datos Banderas objeto de la persiana lo causará otro objeto de comunicación del mismo grupo de direcciones (p. ej., otro botón). Si no quieres que el valor del objeto lo cambien los telegramas desde el bus, en las propiedades del objeto desactiva la opción «W: registro».
  • Página 46: Contador

    Objetos de comunicación: Secuencia de conmutación Nº Denominación de objeto Función de Tipo de datos Banderas objeto FB 1: secuencia Objeto 1...5 1 bit, C, R, T … DPT 1.001 Los objetos con los números 1 y 2 se activarán si en la pestaña «Principales» (visible tras desarrollar la pestaña «Bloques de función»), en el campo «Bloque de función 1», ha sido seleccionada la función «Secuencia de conmutación».
  • Página 47: Controlador De Escena

    SATEL KNX-BIN24 Objetos de comunicación: Contador de impulsos Nº Denominación de objeto Función de Tipo de datos Banderas objeto establecerá el valor mínimo. En cambio, si el valor será mayor del valor máximo que puede establecerse en el contador, se establecerá el valor máximo en el contador. Los valores mínimo y máximo del contador los podrás definir en la pestaña «1: contador».
  • Página 48 El bloque de función que posibilita la conmutación (Bloque de función 1: Conmutador) se controlará por medio de pulsaciones cortas y los bloques de función que posibilitan el control de la iluminación (Bloque de función 2: Atenuador) y el desplazamiento de persiana (Bloque de función 3: Controlador de persianas), se controlarán por medio de pulsaciones cortas y largas del botón.
  • Página 49: Empleo Del Canal Del Temporizador

    SATEL KNX-BIN24 4.7.2 Empleo del canal del temporizador...
  • Página 50: Empleo Del Canal Virtual Y De La Lógica

    El ejemplo presenta la configuración en la cual los eventos de pulsación corta y larga del botón físico A controlan la iluminación (el hecho de cuáles de los eventos cambiarán el estado de los respectivos objetos de comunicación, depende de la manera y del esquema de control seleccionado en el momento de configurar el bloque de función 1).
  • Página 51 SATEL KNX-BIN24...
  • Página 52: Datos Técnicos

    5. Datos técnicos Alimentación Tensión de alimentación (bus KNX)  ..............  2 0…30 V DC Consumo de corriente del bus KNX ................  < 15 mA Entradas Cantidad de entradas  ......................  8   ....................  < 1,5 mA Corriente de entrada I Rango de tensión admisible U .................
  • Página 53: Anexo

    SATEL KNX-BIN24 6. Anexo Telegramas de 4-bits de control de atenuación / aclaración Valores de telegramas MÁS LUZ/MENOS LUZ fraccional porcentual binario hexadecimal decimal PARADA PARADA 0000 1/1 MENOS LUZ 100% MENOS LUZ 0001 1/2 MENOS LUZ 50% MENOS LUZ...
