4.4 Conexión a la fuente de alimentación
IMPORTANTE: Esta máquina debe ser conectada a una toma de corriente con contacto de
puesta a tierra
La MX700, viene equipada con un motor trifásico 230V / 400V de 5,5Kw conectado en estrella para conec-
tarse a una fuente de alimentación de 400V. Deberá conectarse a una sola fuente de alimentación y en la
fuente de energía indicada. Si la tensión de la línea no es la indicada se procederá al cambio de la cone-
xión de las bobinas del motor y del transformador como indican las figuras siguientes:

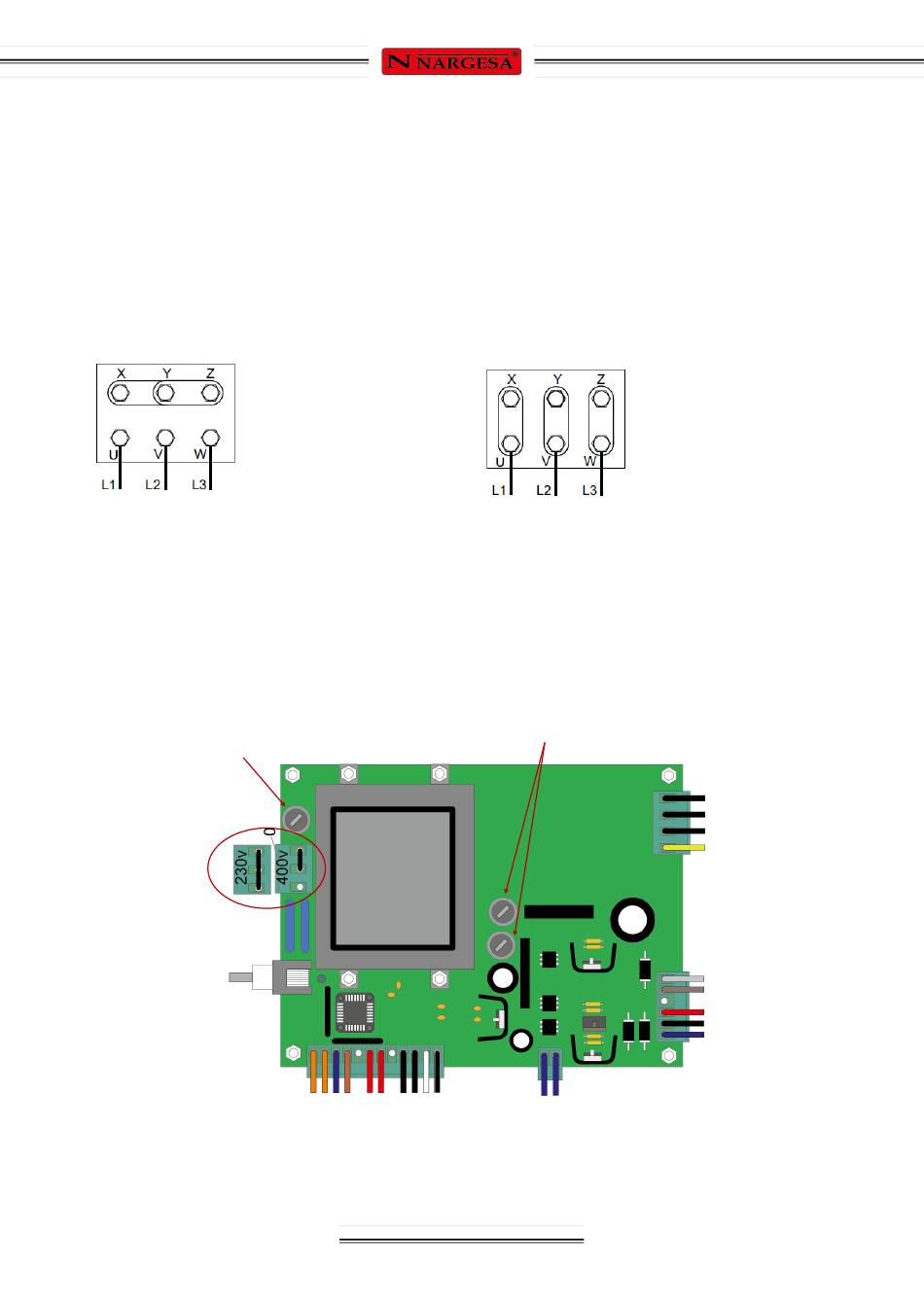

Figura 9
Figura estrella
(predeterminada)
Para tensión 400V
En caso de cambio de tensión de 400V a 230V, cambiar el borne 6 de 400V y colocarlo en el borne
de 230V.
Figura 11
Fusible de 0,5A
Figura 10
Fusibles de 4A
- 9 -
Figura triángulo
Para tensión 230V
