Cuidados y mantenimiento
6.11
Extraer el bastidor de la carcasa
148
El bastidor debe ser extraído por completo de su carcasa por ej. para ajustar la
dirección del aparato.
Paso
1
Poner el bastidor en posición de mantenimiento según el
apartado 6.9.
De nuevo la palanca de servicio Ì , soltar el bastidor de la posición
2
de mantenimiento tirando simultáneamente hacia adelante y
extraerlo de la carcasa. En caso necesario desconectar el enchufe
del cable plano que une el bastidor y la electrónica.
Nota
El bastidor contiene tarjetas en donde se encuentran componentes sensibles a
las cargas electrostáticas. ¡Observar las normas CSCE!
1
+
2
3
1 Interruptor giratorio S7
2 Interruptor giratorio S6
3 Alojamiento de la pila

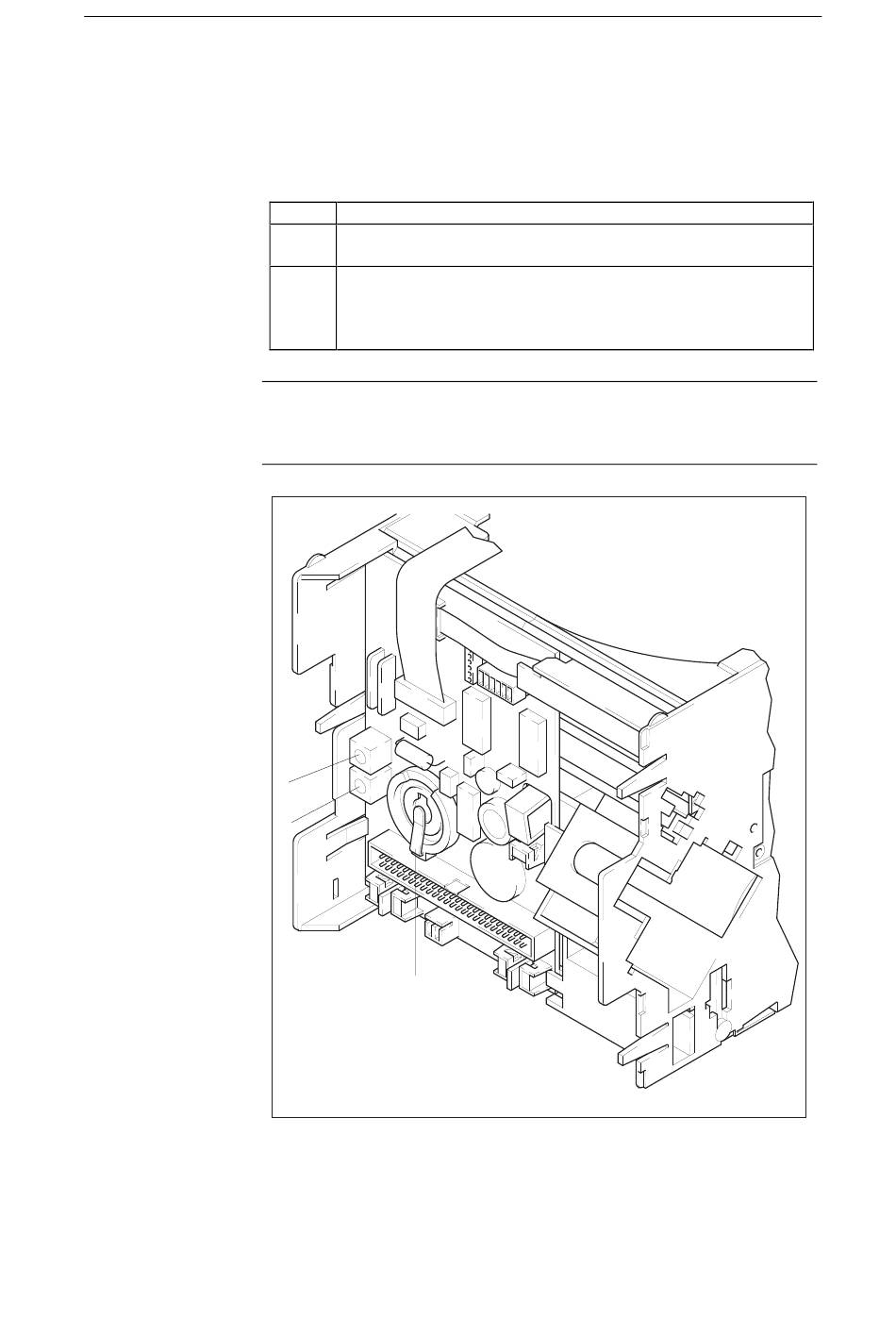

Fig. 6.11-1
Bastidor desmontado, vista posterior
Procedimiento
C79000-G7378-C195-04
503-169
SIREC PU
