Manuales relacionados para GreenWorks 2400802
Resumen de contenidos para GreenWorks 2400802

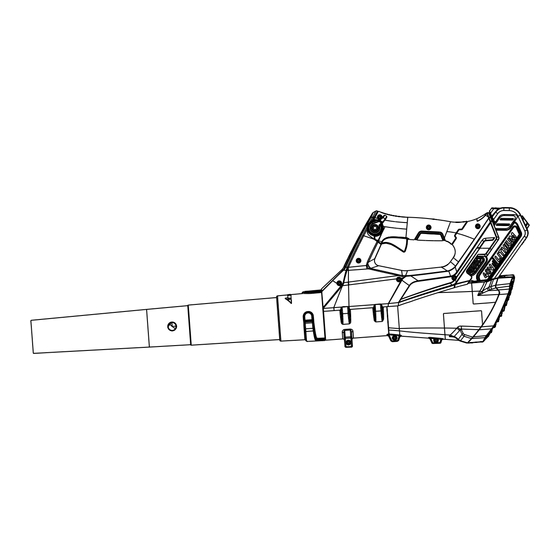

- Página 1 VENTILADOR AXIAL DE IÓN-LITIO DE 40V 2400802 Manual Del Propietario Línea Gratuita Línea De Ayuda: 1-888-90WORKS (888.909.6757) www.GreenWorksTools.com Leer todas las normas de seguridad y las instrucciones cuidadosaantes de utilizar esta herramienta.
-
Página 2: Tabla De Contenido
ÍNDICE Índice ........................... 2 Especificaciones del producto ..................... 2 Reglas generales de seguridad ................... 5 Símbolos ..........................7 Conozca su soplador ......................8 Ensamblaje ........................12 Funcionamiento ........................13 Mantenimiento........................15 Eliminación de baterías sin daño para el ambiente..............18 Tabla diagnostica........................19 Garantía..........................20 Diagrama de componentes ....................21 Lista de piezas ........................ -
Página 3: Reglas Generales De Seguridad
REGLAS GENERALES DE SEGURIDAD A D V E R T E N C I A Lea y comprenda todas las instrucciones antes de usar este producto. El incumplimiento de las instrucciones siguientes puede ser causa de descargas eléctricas, incendios y lesiones personales graves. - Página 4 • Las personas, niños y animales deberán estar a 50’ (15 m) del aparato como mínimo. • Sólo para uso doméstico • Utilice solo baterías Greenworks (modelo# 29462, 29472, 2901319). • Utilice solo cargador Greenworks (Model# 29482).
-
Página 5: Seguridad De Niños
REGLAS GENERALES DE SEGURIDAD • En condiciones abusivas, podría salir expulsado líquido de la batería, por lo que debería evitar el contacto con éste. Si se produce un contacto accidental, enjuáguese las manos con agua. Si el líquido entra en contacto con los ojos, acuda inmediatamente al médico. Si el líquido es expulsado de la batería podría causar irritación o quemaduras. - Página 6 SÍMBOLOS Este producto podría contener algunos de los siguientes símbolos. Sírvase estudiarlos y aprender su significado. La comprensión apropiada de esos símbolos le permitirá operar mejor el producto y de unaforma más segura. SÍMBOLO NOMBR E DESIGNACIÓN/EXPLICACIÓN Voltios Voltaje Amperios Corriente Hertz Frecuencia (ciclos por segundo)
-
Página 7: Símbolos
SÍMBOLOS Los siguientes rótulos y significados se usan para explicar el nivel de riesgo relacionado con este producto. SÍMBOLO AVISO SIGNIFICADO Indica situaciones inminentemente peligrosas que, si no se DANGER evitan, resultan en la muerte o en lesiones serias. Indica situaciones potencialmente peligrosas que, si no se ADVERTENCIA evitan, podrían resultar en la muerte o en lesiones serias. -
Página 8: Conozca Su Soplador
CONOZCA SU SOPLADOR Botón de liberación de la Control de velocidad batería Gatillo Tubo de soplado Fig. 1 CONOZCA SU SOPLADOR (Vea la figura 1) Para usar con seguridad este producto es necesario comprender la información que se presenta en el producto y en el presente manual del operador, así como tener conocimiento del proyecto que se intenta efectuar. -
Página 9: Instrucciones De Ensamblaje
40V 2.5Ah Batería 40V GMax Cargador 40V Conjunto del ventilador Manual de VENTILADOR AXIAL DE IÓN-LITIO DE 40V 2400802 instrucciones Manual Del Propietario Línea Gratuita Línea De Ayuda: 1-888-90WORKS (888.909.6757) www.GreenWorksTools.com Leer todas las normas de seguridad y las instrucciones cuidadosaantes de utilizar esta herramienta. - Página 10 INSTRUCCIONES DE ENSAMBLA JE BATERÍA IMPORTANTE! El paquete de baterías no está cargado al momento de la compra. Antes de usar el soplador por primera vez, coloque el paquete de baterías en el cargador de baterías y cárguelo completamente. Asegúrese de leer todas las precauciones de seguridad y de seguir las instrucciones en la sección titulada Procedimiento para cargar.
- Página 11 INSTRUCCIONES DE ENSAMBLA JE MONTAJE DEL TUBO DEL SOPLADOR A D V E R T E N C I A Para evitar un arranque accidental que podría causar lesiones corporales serias, retire siempre la batería de la herramienta al ensamblar las piezas. 1.
-
Página 12: Ensamblaje
INSTRUCCIONES DE ENSAMBLA JE 3. Para instalar un tubo a tubo B alinear la lengüeta del tubo B con el orificio en el tubo A. Una vez alineado tubo deslizante A a B hasta asegurado a su lugar. (Ver Figura 5.) Fig. - Página 13 A D V E R T E N C I A Preste especial atención aunque esté familiarizado con el producto. Recuerde que un despiste de una sola fracción de segundo es suficiente para causar daños graves. A D V E R T E N C I A Use siempre gafas de protección con protección lateral que cumplan la normas ANSI Z87.1, junto con protección auditiva.
-
Página 14: Arrancar/Detener El Soplador (Fig.6)
ARRANCAR/DETENER EL SOPLADOR (Fig.6) • Asegúrese de que la batería está instalada en el soplador. • Apriete el botón para arrancar el soplador. • Para variar la velocidad gire gradualmente el gatillo. INTERRUPTOR DE CONTROL DE VELOCIDAD Este soplador dispone de un dispositivo de control de velocidad Por favor lea las instrucciones de la función de control de velocidad •... -
Página 15: Mantenimiento
MANTENIMIENTO A D V E R T E N C I A Con el fin de evitar lesiones personales y el riesgo de incendio y descargas eléctricas, extraiga la batería antes de ajustar, la inspección, o la limpieza del ventilador. LIMPIEZA Retire la batería. - Página 16 MANTENIMIENTO CARGADOR DE PILAS PROCEDIMIENTO DE CARGA (ver imagen 5) NOTA: La batería no se envía completamente cargada. Se recomienda cargarla completamente antes de usarla por primera vez para garantizar que se pueda obtener el máximo tiempo de funcionamiento. Una batería totalmente descargada necesitará ser cargada por aproximadamente 30 minutos para cargarla totalmente.
- Página 17 MANTENIMIENTO COMPROBACIÓN DE LA CARGA Si la batería no se recarga adecuadamente: • Compruebe la corriente de la toma con otro aparato eléctrico. Asegúrese de que la toma está encendida. • Compruebe que no haya residuos ni elementos extraños interfiriendo en las conexiones del cargador.
-
Página 18: Eliminación De Baterías Sin Daño
ELIMINACIÓN DE BATERÍAS SIN DAÑO Las baterías utilizadas el soplador contienen los siguientes materiales tóxicos y corrosivos: Litio- ión, un material tóxico. A D V E R T E N C I A Todos los materiales tóxicos deben ser desechados de forma específica para evitar contaminar el medio ambiente. -
Página 19: Tabla Diagnostica
TABLA DIAGNOSTICA PROBLEMA CAUSAS POSIBLES SOLUCIONES La batería no está bien Compruebe que las piezas están bien colocada. encajadas en la parte posterior del soplador y la batería (Consulte la página 9 del Manual de Instrucciones). La batería no tiene Cargue el paquete de baterías de acuerdo La unidad no arranca. -
Página 20: Garantía
GARANTÍA LIMITADA DE CUATRO AÑOS Por este medio y por un período de cuatro años GREENWORKS™ garantiza este producto contra defectos en materiales, piezas o mano de obra al comprador original que cuente con una prueba de compra. GREENWORKS™, a su sola discreción reparará o reemplazará, sin costo alguno para el cliente, cualquier pieza defectuosa, siempre y cuando se haya hecho uso normal de ella. -
Página 21: Diagrama De Componentes
DIAGRAMA DE COMPONENTES... -
Página 22: Lista De Piezas
LISTA DE PIEZAS ARTICULO NO. PIEZA NO. DESCRIPCIÓN CANTIDAD 311021809 40V Conjunto del ventilador 341091809 Tubo frontal del ventilador 341081809 Tubo trasero del ventilador 341051809 Estructura de la rejilla trasera 3220505A Tornillos de la rejilla trasera 31102998 (29482) 40V GMax Cargador 211011353(2901319) 40V 2.5Ah Batería... -
Página 23: Línea Gratuita Línea De Ayuda: 1-888-90Works
Greenworks Tools P.O. Box 3130 Mooresvile, North Carolina 28117 Línea Gratuita Línea De Ayuda: 1-888-90WORKS (888.909.6757) Rev: 00 (05-05-15)
