Connexions Des Sondes; Sonde Ph; Sonde Orp - Davey DPLGEU Instalación E Instrucciones De Funcionamiento

• Assurez-vous que le bouchon est enfoncé jusqu'a au moins la moitié du porte sondes (cf. Figure 4.15);
• Serrer à la main l'écrou sur le porte sonde. La rondelle et le joint torique feront étanchéité. Répéter la
procédure pour les deux autres bouchons de sondes.
• Le joint torique ne doit pas être lubrifie, assurez-vous qu'il est complètement sec.
• Il est de bon usage de vérifier régulièrement que les écrous sont bien en place et serrés.

4.4. CONNEXIONS DES SONDES

4.4.1. Sonde pH

A l'extrémité du câble de la sonde pH se trouve un connecteur de type BNC. Ce dernier doit être inséré
au dos du module Davey Lifeguard dans le troisième connecteur femelle marque pH comme indiqué sur
la figure 4.16. Le connecteur ne peut être inséré que d'une manière.

4.4.2. Sonde ORP

A l'extrémité du câble de la sonde ORP se trouve un connecteur de type BNC. Ce dernier doit être inséré
au dos du module Davey Lifeguard dans le second connecteur femelle marque ORP comme indiqué sur
la figure 4.17. Le connecteur ne peut être inséré que d'une manière.

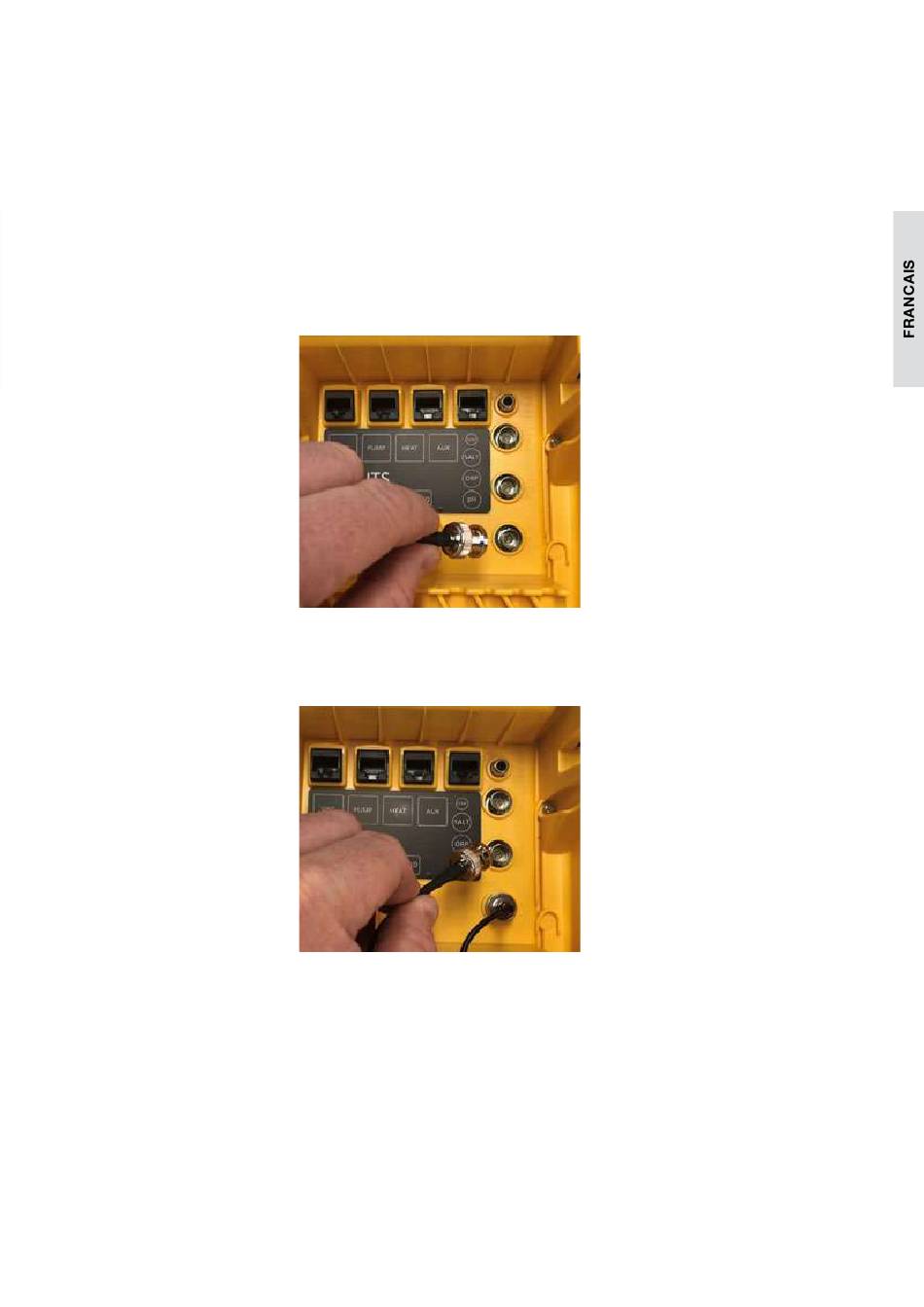

Figure 4.15
Figure 4.16
65
