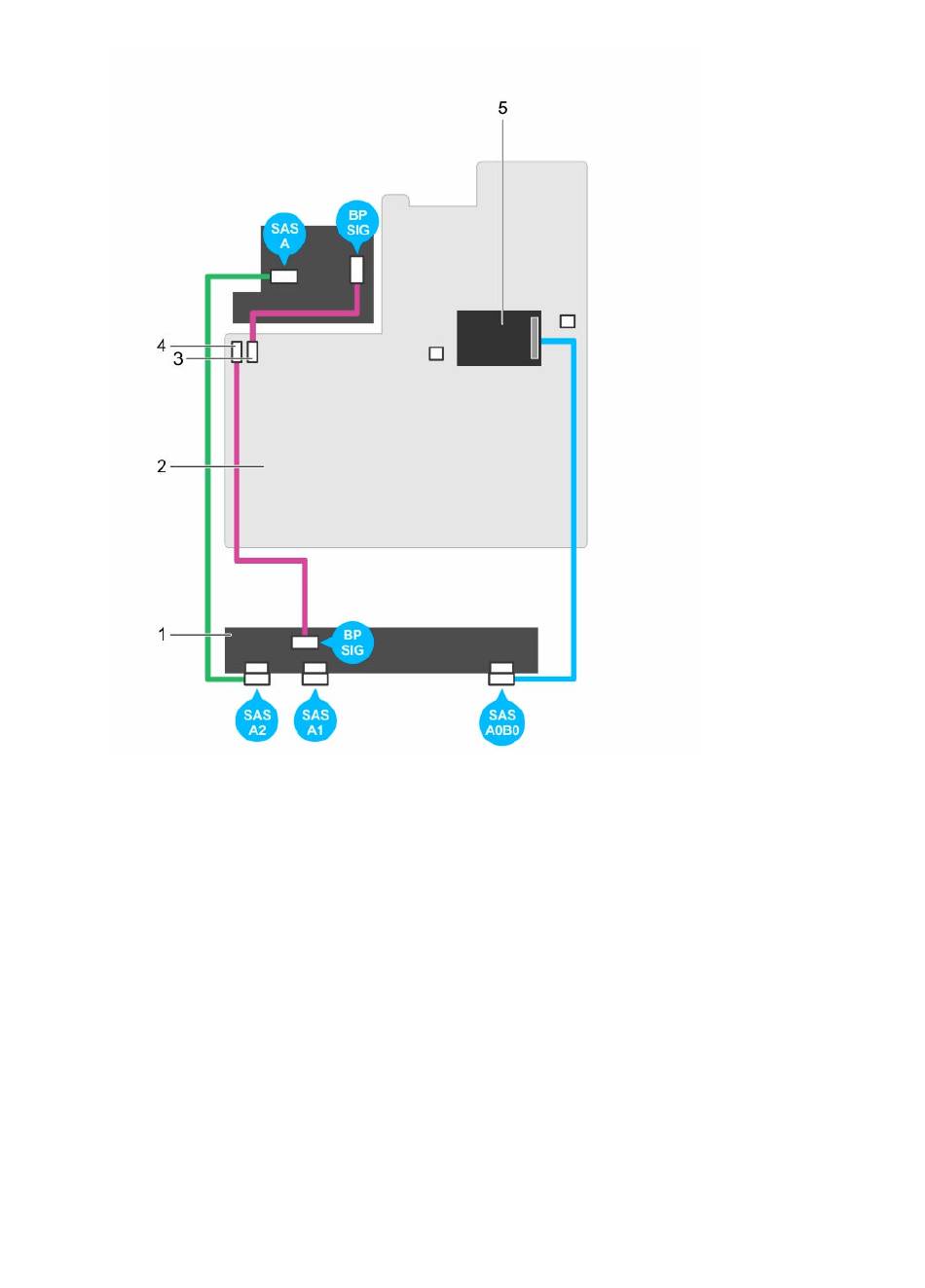

Ilustración 79. Diagrama del cableado: plano posterior (x12) de 3,5 pulgadas (opción 1)
1. Plano posterior de la unidad de disco
duro
3. Conector de señal del plano posterior 0
5. Tarjeta controladora de almacenamiento
integrada
158
2. Placa base
4. Conector de señal del plano posterior 1
