Caer y Abrir Remoto

Configuración del Gateway de Comunicaciones
Los reconectadores TripSaver II que tienen la opción 30-second (30 segundos) (-O), la
versión 1.8 del firmware y solicitados con la opción Remote Drop Open (Caer y Abrir
Remoto) ("-D") habilitada desde la fábrica se pueden configurar usando los ajustes
Remote Drop Open para operar cuando se emite un comando DNP3 SCADA. Para usar
la característica Remote Drop Open, el reconectador TripSaver II debe ser puesto en
marcha y configurado con el gateway correctamente, y un transceptor SCADA también
debe ser conectado de modo apropiado al gateway de comunicaciones. Vea la sección
"Ajustes de la Estación Remota DNP3" en la página 48 para las instrucciones sobre la
configuración del gateway con una estación remota DNP3.
Los ajustes en la pantalla Remote Drop Open Settings (Ajustes de Caer y Abrir
Remoto) sólo configuran la característica en el gateway de comunicación y en cualqui-
era de los reconectadores TripSaver II configurados del modo correcto. Para recibir el
comando, los puntos DNP3 adecuados también deben ser configurados. Para una lista
completa de los puntos DNP3 disponibles, consulte la Hoja de Instrucciones 461-560S
de S&C, "Gateway de Comunicación TripSaver® II Distribución Aérea (15 kV y 25 kV):
Lista de Puntos DNP e Implementación".
Cada reconectador TripSaver II vinculado con el gateway de comunicación aparecerá
en la clasificación del dispositivo.
Nota: Aunque los reconectadores no están numerados en la clasificación del dis-
positivo, el reconectador en la parte superior es el "reconectador TripSaver II #1",
continuando con el "reconectador TripSaver II #2", "reconectador TripSaver II #3", etc.
Documente esta información junto con los nombres del dispositivo para uso posterior
cuando ajuste los puntos DNP3.
Si un reconectador tiene la característica Remote Drop Open (opción -D) habilitada
desde la fábrica, el indicador verde Factory-Enabled in TSII (Habilitado Desde la
Fábrica en TSII) indicará "Yes". Vea la Figura 43.
La característica Remote Drop Open es habilitada en el gateway de comunicación al
cambiar el botón de conmutación Enable Remote Drop Open in Gateway (Habilitar
Caer y Abrir Remoto en el Gateway) a la posición On. Haga clic en el botón Save
(Guardar) para guardar los ajustes.

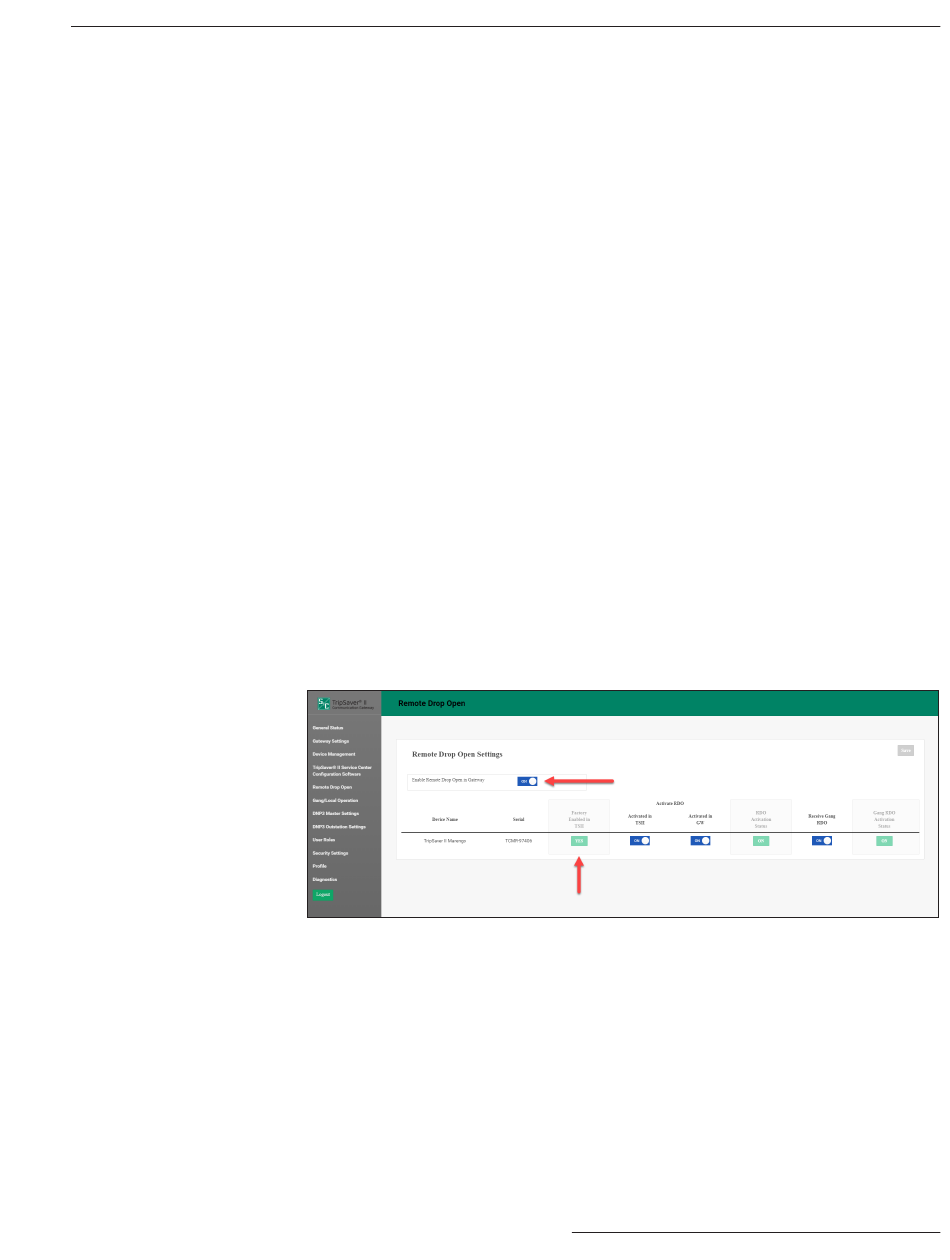

Figura 43 . Habilitando la característica Remote Drop Open en el gateway de comunicación .
Nota: El botón de conmutación Enable Remote Drop Open in Gateway no elimi-
nará los ajustes para cada reconectador individual cuando es cambiado a la posición
Off después guardado al hacer clic en el botón Save. Se apagará la característica en
el gateway de comunicación. Esto permite al usuario apagar localmente la operación
remota si, por ejemplo, el trabajo local se debe hacer en un grupo del reconectador y,
después, encender otra vez la característica sin perder los ajustes.
