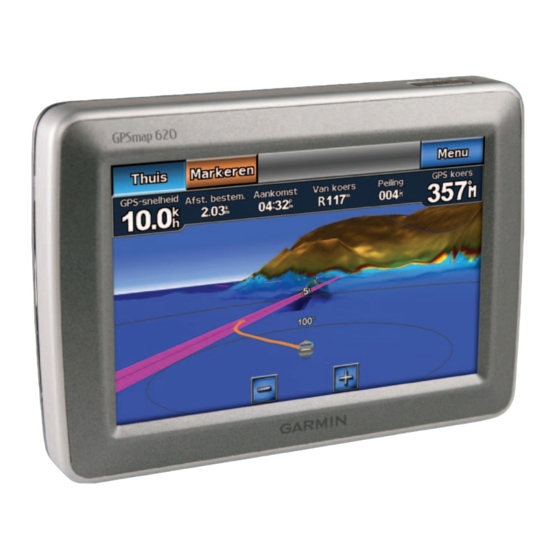

Garmin GPSMAP 620 Instrucciones De Instalación

Instrucciones de instalación del soporte para navegación de la unidad
Siga las siguientes instrucciones para instalar el soporte para navegación de la unidad GPSMAP 620/640 en su embarcación. Necesita los cierres y
herramientas que se enumeran en la lista. Estos elementos están disponibles en la mayoría de distribuidores navales. Utilice gafas de seguridad, un
protector de oídos y una máscara antipolvo cuando vaya a realizar orificios. Al realizar orificios, compruebe siempre el otro lado de la superficie.
Si experimenta dificultades durante la instalación del dispositivo, solicite la ayuda de un instalador profesional o póngase en contacto con el
departamento de asistencia de Garmin. En Estados Unidos, visite
al (913) 397-8200 ó (800) 800-1020. En el Reino Unido, póngase en contacto con Garmin (Europe) Ltd. por teléfono llamando al 0808 2380000. En Europa,
visite www.garmin.com/support
Ltd. por teléfono llamando al +44 (0) 870.8501241.
Antes de instalar el soporte para navegación de la unidad GPSMAP 620/640, compruebe que la caja contiene todos los artículos de la lista incluida en la
misma. Si falta alguna pieza, póngase en contacto con el distribuidor de Garmin inmediatamente.
Consulte la guía Información importante sobre el producto y su seguridad que se incluye en la caja del producto y en la que encontrará advertencias e información importante sobre
el producto.
Estas instrucciones explican los tres pasos fundamentales para instalar el soporte para navegación de la unidad GPSMAP 620/640:
1. Selección de una ubicación.
2. Instalación de la base del soporte para navegación y conexión del soporte de montaje a la base del soporte para navegación.
3. Conexión del soporte de montaje para navegación a la fuente de alimentación.
Aunque no son necesarias para utilizar la unidad GPSMAP 620/640, estas instrucciones recogen dos opciones de instalación adicionales:
• Conexión del soporte de montaje para navegación de la unidad GPSMAP 620/640 a otros dispositivos compatibles con NMEA 0183, como una radio VHF
con DSC (Digital Selective Calling, llamada selectiva digital).
• Conexión del soporte de montaje para navegación a un dispositivo de audio externo.
Paso 1: Selección de una ubicación para el soporte para navegación de la unidad GPSMAP
620/640
Al seleccionar una ubicación de instalación, tenga en cuenta los siguientes factores:
• La ubicación debe permitir una visualización óptima mientras conduce la embarcación y un fácil acceso a la pantalla táctil.
• La superficie debe ser lo suficientemente robusta para soportar el peso de la unidad GPSMAP 620/640 y protegerla de vibraciones o golpes excesivos.
• La ubicación debe encontrarse como mínimo a 17 pulg. (43 cm) de cualquier compás magnético para evitar interferencias electromagnéticas que puedan
provocar lecturas inexactas del compás.
• La ubicación no debe estar expuesta a temperaturas extremas. La unidad GPSMAP 620/640 está diseñada para funcionar con temperaturas de entre 5 °F a
131 °F (de -15 °C a 55 °C).
Paso 2: Instalación de la base del soporte para navegación y del soporte de montaje para
navegación de la unidad GPSMAP 620/640
Instale el soporte para navegación en una consola o en una posición elevada. Instale el soporte para navegación con las siguientes herramientas y
componentes (no incluidos):
• Tres tornillos del nº 8 (4 mm) de cabeza plana con sus tuercas y arandelas correspondientes, o tres tornillos
autorroscantes del nº 8 de cabeza plana. No utilice pernos o tornillos con cabeza avellanada.
• Destornillador Phillips.
• Taladro y broca.
Para instalar la base del soporte para navegación:
1. Desconecte el componente giratorio ➊ de la parte inferior de la base del soporte ➋ aflojando la rueda corta ➌.
2. Usando el componente giratorio como plantilla, marque la ubicación de los tres orificios que se utilizan para fijar
el componente giratorio a la superficie de montaje.
3. Perfore los orificios en las ubicaciones marcadas.
• Si utiliza tornillos del nº 8 (4 mm) de cabeza plana, realice tres orificios de
• Si utiliza tornillos autorroscantes del nº 8 (4 mm) de cabeza plana, realice tres orificios guía de
(3,2 mm) con una profundidad inferior a la mitad de la longitud del tornillo.
4. Fije el componente giratorio con los componentes de montaje. No lo apriete en exceso.
Agosto de 2012
GPSMAP
y haga clic en Contact Support
620/640
®
www.garmin.com/support o póngase en contacto con Garmin USA por teléfono llamando
para obtener información de asistencia local, o póngase en contacto con Garmin (Europe)
/ pulg. (5 mm).
3
16
190-01006-73 Rev. B
➎
➌
/ pulg.
1 ➋
8
➊
➍
Impreso en Taiwán
