InstalacIón
montaje horIzontal adyacente con soporte

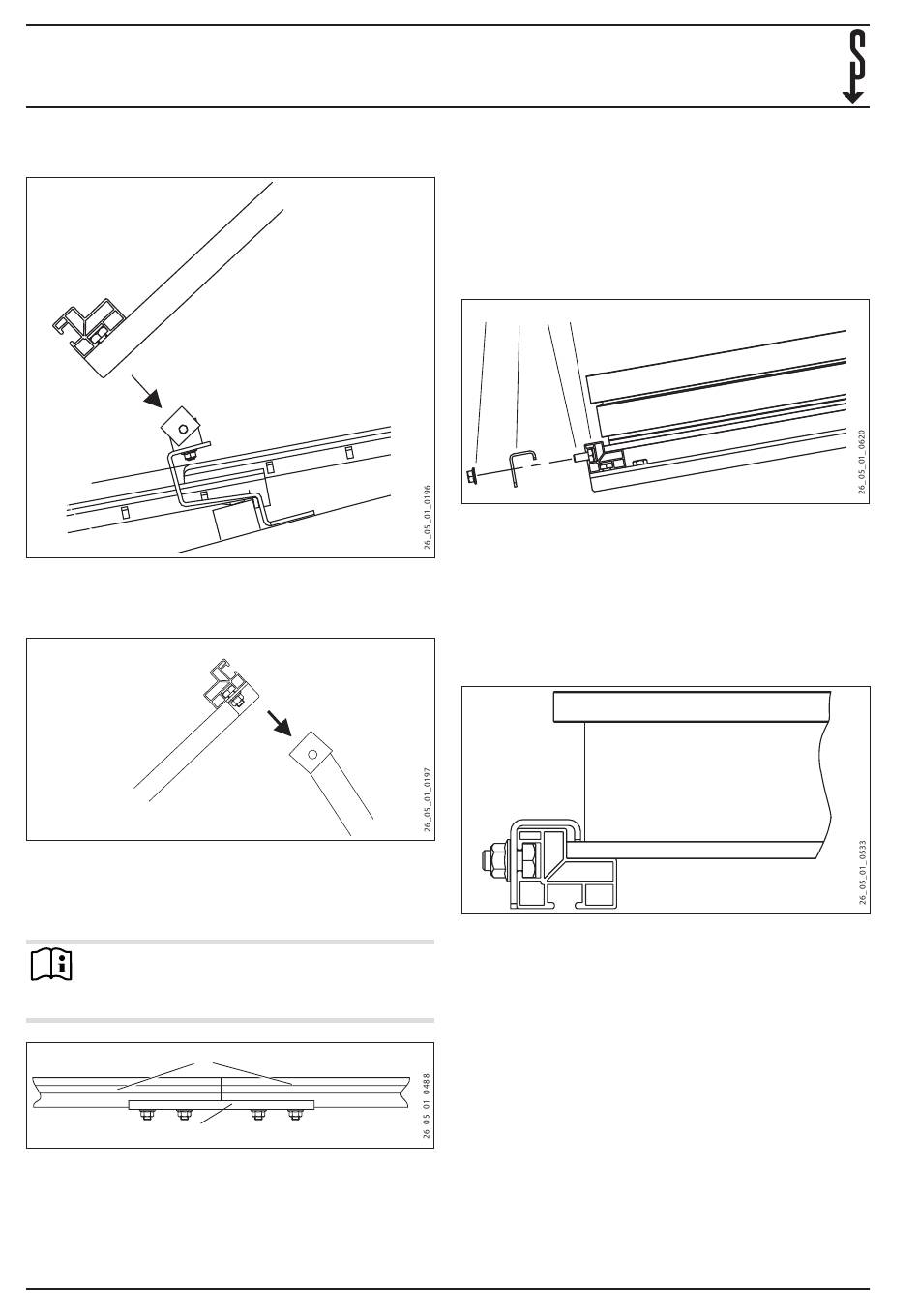

8.5 Monte la barra de colectores
f atornille la barra de colectores al ángulo giratorio engan-
chado al gancho de tejado inferior a través del segundo
orificio.
f atornille la barra de colectores al ángulo giratorio superior
del soporte a través del orificio elongado adecuado.
8.6 Conexión del bastidor de montaje
Indicación
Introduzca los tornillos lateralmente por el canal del
carril de perfil antes de montar los carriles de perfil
contiguos.
3
12
3 carriles de perfil
12 Barra de unión de bastidor
66 |
8.7 Revisión de los tornillos
f revise todas las uniones de tornillo y apriételas un poco.
8.8 Coloque el colector
f tenga presentes las instrucciones de montaje del colector.
8.9 Cómo fijar un colector
7 3
5 8
3 carril de perfil
5 Ángulo de fijación
7 tuerca m10
8 tornillo m10x20
f pase un tornillo m10x20 a través del canal exterior de los
carriles de perfil.
f coloque el ángulo de seguridad.
f fije el ángulo de seguridad mediante una tuerca m10.
f fije el colector adecuadamente al carril de perfil superior,
utilizando un ángulo de fijación.
sol Bp
