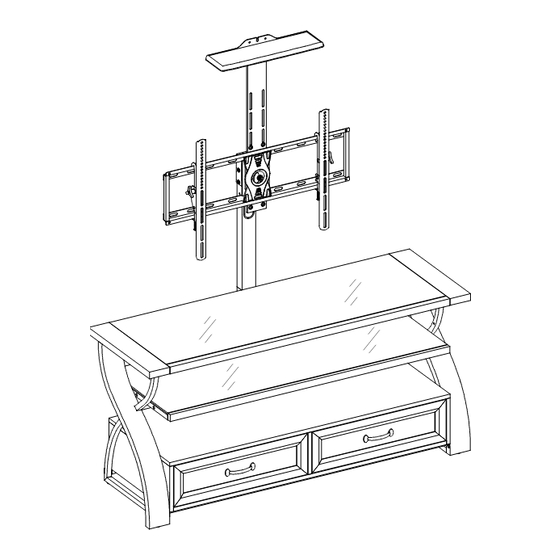

Repisa para Televisón 3-en-1
Patente U.S.A. 8,561,551 y otras pendientes
IMPORTANTE,
Si tienen alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne esté producto a
la tienda que lo compro. Por favor llame a nuestro departamento de ayuda al cliente teniendo su instructivo
y lista de partes para proveer el modelo, nombre de parte o el número de fábrica:
Hora Estándar del Pacífico: 8:30 am - 4:30 pm de Lunes a Viernes
O visite nuestra página de Internet www.baysidefurnishings.com
O mande un correo eléctronico a parts@baysidefurnishings.com
para Sistemas de Juegos
ITM. / ART. 947732
Modelo # SON3N1CGT
INSTRUCCIONES DE ENSAMBLE
RETENER PARA USO FUTURO:
LEA CUIDADOSAMENTE
1-877-494-2536 (Inglés, Frances y Español)
(Solamente válido en E.U.A., Canadá y México)
Guías de Video Instruccional
Vaya a http://vig.sellpoints.com para ver paso a paso videos
instruccionales para ensamblar e instalar su producto. Teclee el
siguiente número de producto en la página bajo la marca Bayside.
SON3N1CGT
Fecha 2015-08-27 Rev. 3 Fábrica: FOCIDI (10944)
LOTE NÚMERO:
FECHA DE COMPRA
TV
1
:
/
/
MR
TV
S
