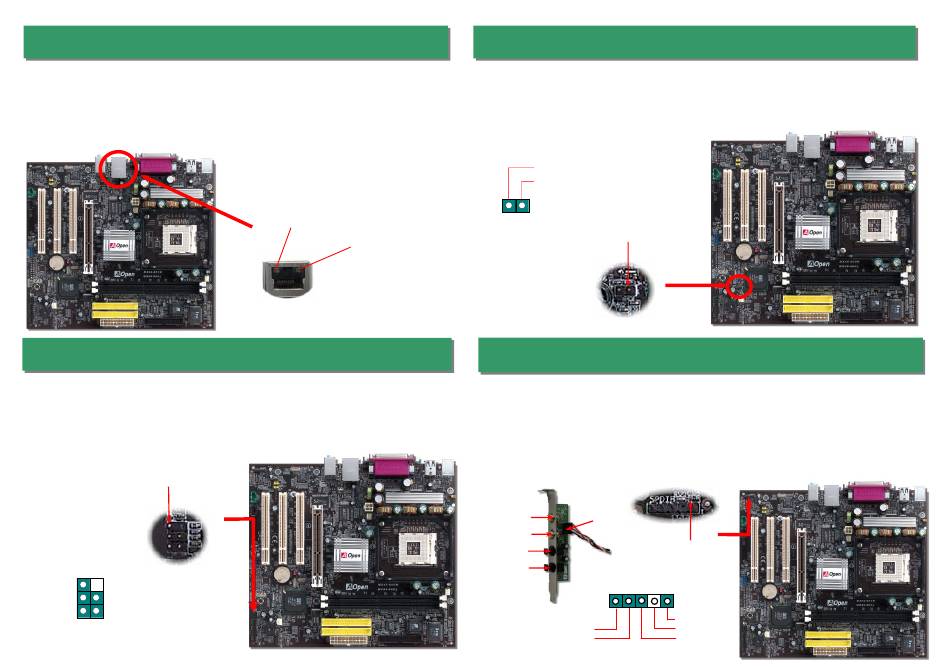

10. Soporte de LAN 10/100 Mbps integrado
A la potencia del controlador Realtek 8201BL Phy (MX46-800N) o 8110S-32 LAN
(MX46-800L) incorporado, que es un dispositivo altamente integrado de conexión de
plataforma LAN, añade una Ethernet de 10/100M para uso en la oficina y el hogar, el
conector Ethernet RJ45 está ubicado encima de los conectores USB. El LED de la derexha
soblre el conector RJ45 indica el modo de enlace; amarillo cuando accede a la red. El de la
izquierda indica el modo de tranferencia; verde cuando está conectado en modo 100Mbps
LAN (apagado si está a 10Mbps), y naranja en modo gigabits LAN. Puede habilitar o
deshabilitar esta función simplemente a través de la BIOS.
11. Conector IrDA
El conector IrDA puede configurarse para soportar un módulo infrarrojo sin cables. Con este
módulo y una aplicación software como Laplink o la Conexión Directa por Cable de Windows
95, el usuario puede transferir archivos a/o desde laptops, notebooks, dispositivos PDA e
impresoras. Este conector suporta HPSIR (115.2Kbps, 2 metros) y ASK-IR (56Kbps).Instale
el módulo infrarrojo en el conector IrDA y habilite la función infrarrojos en la configuración
BIOS, Modo UART, asegúrese de utilizar la orientación correcta cuando enchufe el conector
IrDA.
Pin 1
1
KEY
NC
GND
+5V
IR_RX
IR_TX
IrDA Connector
Izqda: Transferencia
Verde (100Mbps)
Naranja (1000Mbps)
Dcha.: Enlace
(Amarillo)
12. Conector Caja abierta
El conector "CASE OPEN (CAJA ABIERTA)" proporciona la función de monitorización de
intrusión de chasis. Para hacerla funcionar, tiene que habilitarla en la BIOS del sistema, y
enchufar este conector a un sensor situado en algún lugar del chasis. Así, cuando este sensor
sea activado por la luz o la apertura de la caja, el sistema emitirá un sonido de alarma para
informarle. Por favor, advierta que esta útil función sólo está disponibles en cajas avanzadas,
puede comprar un sensor extra, colocarlo en su caja, y sacar buen partido de esta función.
GND
Sensor
1
Pin 1
13. Conector S/PDIF
S/PDIF (Sony/Philips Digital Interface) es un formato más reciente de transferencia de audio,
que proporciona una calidad impresionante a través de fibra óptica y le permite disfrutar de
audio digital en vez de analógico. Normalmente existen dos salidas S/PDIF como se muestra,
una para conector RCA, la más habitual para productos de audio de consumo, y otra para
conector óptico de mejor calidad de audio. Con un cable de audio específico, puede enchufar el
conector SPDIF al otro extremo S/PDIF de un módulo de audio que soporte salida digital
S/PDIF. Sin embargo, debe Vd. tener un altavoz que soporte S/PDIF con entrada digital SPDIF
para conectar la salida digital SPDIF y aprovecharlo.
(RCA)
S/PDIF OUT
S/PDIF
S/PDIF IN
Cable
S/PDIF OUT
S/PDIF Módulo
S/PDIF IN
(Ampliación Opcional)
(Optica)
5
SPDIFIN
GND
Pin 1
1
+5V
NC
SPDIFOUT
