Resumen de contenidos para Optimus SU-214/0
-
Página 2: Tabla De Contenido
6.4. CONEXIÓN ENTRE LA CARTA SU-LAC Y LOS AMPLIFICADORES MODULARES / UP-480 ....15 6.5. CONEXIÓN ENTRE LA CARTA SU-LAC Y LOS AMPLIFICADORES DE SERIE 6 ........15 6.6. FUNCIONAMIENTO GENERAL DE UN SU-214/0 ................16 6.7. CONEXIÓN MASTER-ESCLAVO ....................18 7. -
Página 3: Introducción
Supervisión del estado de la etapa de potencia: El y por software, facilitando la substitución de SU-214/0 detecta los 24V que recibe de la etapa de equipos en una instalación. potencia, a través de la carta SU-LAC, ya sea por la En instalaciones con amplificadores de reserva y •... -

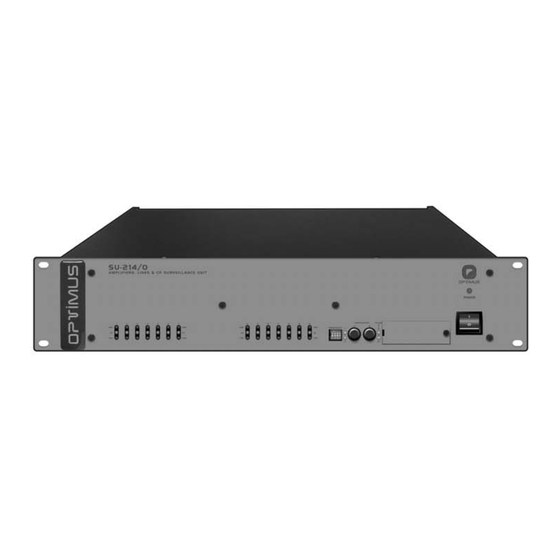

Página 4: Vista Frontal
Leds de control para el reajuste manual del equipo (vea el apartado 9). Interruptor de ON/OFF. Con el interruptor en OFF, el SU-214/0 queda en (4) Pulsadores A y B BYPASS, de modo que la instalación de megafonía sigue Juntamente con los Indicadores 1 y 2 se utilizan para el funcionando, aunque sin supervisión. -
Página 5: Vista Posterior
(14) Dipswitch RS-485 ADDRESS Se utiliza para alimentar el SU-214/0. Conecte a esta El SU-214/0 se comunica con el PC de control y los entrada una fuente de alimentación de 24 Vcc / 1,5 A. distintos elementos del sistema SMP-250 (SU-114, UMX-01/0, MD-500, MD-500EM...) a través de un bus... -
Página 6: Carta Su-Lac
RS-485. Si se utiliza esta salida es necesario colocar el interruptor RS-485 ON/OFF en posición ON. 4. CARTA SU-LAC El módulo SU-214/0 permite la colocación de 14 cartas SU-LAC. Cada carta permite la supervisión de una zona (amplificador, línea de altavoces y camino crítico). 4.1. VISTA POSTERIOR CARTA SU-LAC... -
Página 7: Colocación De Las Cartas Su-Lac
Unidad de supervisión de línea de altavo- ces, amplificadores y camino crítico 4.2. COLOCACIÓN DE LAS CARTAS SU-LAC Configure las cartas SU-LAC antes de colocarlas en el SU-214/0 (vea apartados 4.3, 4.4 y 4.5). ATENCIÓN: Antes de manipular el equipo desconecte la alimentación. Figura 4 Retire la tapa del equipo. -
Página 8: Configuración Interna De La Carta Su-Lac
FAIL como NO (nor- malmente abierto). Colocando puente (C) configura el relé FAIL como NC (nor- malmente cerrado). Por defecto, el equipo Figura 6 lleva colocados puentes A y B (contac- to 1 a masa y relé NO). SU-214/0 versión 1.1 R+D Department... -
Página 9: Configuración De La Detección Del Protect De La Carta Su-Lac
OFF). Para deshabilitar la medida sitúe los cuatro conmutado- res en ON. En este caso, el SU-214/0 efectuará las me- didas cuando lo indique la programación horaria (vea el apartado 7.3) o se active el contacto Measure Activation. -
Página 10: Configuración De La Dirección Ip Del Equipo
En la parte inferior del equipo, protegidos por una tapa, se encuentran los dipswitchs que permiten configurar ma- nualmente la dirección IP del SU-214/0. Esta dirección es el identificador del equipo en la red, por lo que cada aparato debe tener una dirección IP única. - Página 11 SU-214/0 Unidad de supervisión de línea de altavo- ces, amplificadores y camino crítico TABLA III SU-214/0 versión 1.1 R+D Department...
-
Página 12: Configuración De La Dirección Rs-485
Unidad de supervisión de línea de altavo- ces, amplificadores y camino crítico 5.3. CONFIGURACIÓN DE LA DIRECCIÓN RS-485 TABLA IV En instalaciones donde los SU-214/0 reciban señales analógicas de matrices UMX-01/0, o existan micrófonos analó- gicos MD-500 o MD-500EM, es necesa- rio disponer de un bus RS-485 que una estos equipos. -
Página 13: Conexión Del Equipo
Para la conexión RS-485 se utilizan conectores RJ45 con carcasa metálica. Si el SU-214/0 está situado como primer o último elemento del bus RS-485, debe colocarse el interruptor RS-485 OUT en posición OFF. En caso contrario debe habilitar la salida RS-485 situando el interruptor en posición ON (figura 2, núm. -
Página 14: Descripción De Contactos De Los Conectores In Y Out De La Carta Su-Lac
El volumen del oscilador debe de estar cerrado. Si el amplificador de serie 5 no dispone del circuito oscila- dor, se puede efectuar la supervisión sin la detección del PROTECT. En este caso no es necesaria la conexión 1. SU-214/0 versión 1.1 R+D Department... -
Página 15: Conexión Entre La Carta Su-Lac Y Los Amplificadores Modulares / Up-480
Unidad de supervisión de línea de altavo- ces, amplificadores y camino crítico 6.4. CONEXIÓN ENTRE LA CARTA SU-LAC Y LOS AMPLIFICADORES MODULARES / UP-480 Figura 12 6.5. CONEXIÓN ENTRE LA CARTA SU-LAC Y LOS AMPLIFICADORES DE SERIE 6 Figura 13 SU-214/0 versión 1.1 R+D Department... -
Página 16: Funcionamiento General De Un Su-214/0
Supervisión de líneas de altavoces: • Un DSP interno del SU-214/0 genera un tono que es enviado hasta la línea de altavoces, recogido por el propio SU-214/0 y analizado. Si los valores analizados superan los márgenes establecidos durante el proceso de ajuste, se genera un error de alta impedancia/línea abierta o baja impedan-... - Página 17 Al finalizar la supervisión de las líneas de altavoces se realiza la comprobación del estado del camino crítico. Para ello, el SU-214/0 da la orden al MD-500EM para que genere un tono de 17720 Hz. Este tono recorre el camino desde el pupitre hasta los altavoces, regresando al SU-214/0 y siendo analizado.
-
Página 18: Conexión Master-Esclavo
Este efecto, si no existe la sincronización entre distintos SU-214/0 que ofrece la configuración Master/Esclavo, puede ser molesto en lugares donde llega el sonido de altavoces de zonas distintas. -
Página 19: Software Pa Manager. Puesta En Marcha Y Ajuste De La Supervisión
7. SOFTWARE PA MANAGER. PUESTA EN MARCHA Y AJUSTE DE LA SUPERVISIÓN En la puesta en marcha del equipo en la instalación, es necesario un PC conectado al SU-214/0, bien a través de SWITCH, o bien a través de un cable cruzado de red. -
Página 20: General
Esta configuración es útil en instalaciones con varios este campo a no ser que la topología de la instalación lo SU-214/0 y con seguridad de avisos (líneas de alta- haga necesario. Todos los equipos con conexión ether- voces con atenuadores a tres hilos o relé). En este net de la instalación deben tener el mismo Puerto Multi-... -
Página 21: Configuración De Las Cartas Y Proceso De Ajuste
(1) Casillas de verificación de carta. Habilite las casillas de verifi- cación de las cartas que con- tenga el SU-214/0. (2) Botón Config. Haga clic en este botón para poder seleccionar la zona o etapa de potencia a la que supervisa esta carta. -
Página 22: Proceso De Ajuste
Normalmente la detección de camino crítico se realiza en modo todo o nada, por lo que (10) se recomiendan unos márgenes del 90%. Una vez hecho el ajuste haga clic en Next (10). SU-214/0 versión 1.1 R+D Department... - Página 23 Si el resultado no es correcto, revise la línea de altavoces y una vez resuelto el problema, chequee de nuevo la línea. Si el resultado es correcto (OK) haga clic sobre el botón Iniciar Ajuste de línea (25) (24) (25). SU-214/0 versión 1.1 R+D Department...
- Página 24 Seleccione la ficha Opciones (29) y aumen- te el nivel del tono de la señal de detección (30) y (31). (31) Haga clic en Next (32) y proceda a ajustar la supervisión de la línea de nuevo. (32) SU-214/0 versión 1.1 R+D Department...
-
Página 25: Programación Horaria
Haga clic en el botón Iniciar Monitoriza- ción (5). ATENCIÓN: Sólo se monitorizarán correctamente las frecuencias en que el SU-214/0 haya sido ajustado previamente. 7.3. PROGRAMACIÓN HORARIA Si lo desea, puede crear programaciones horarias para la supervisión de las líneas de altavoces, indicando los días y horas en que... -
Página 26: Envío De Configuraciones Al Equipo
SU-214/0, bien a través de SWITCH, o bien a través de un cable cruzado de red. 1.- Abra el menú Fichero y haga clic en Guardar. 2.- En el árbol de la instalación, haga clic con el botón derecho del ratón sobre el SU-214/0 que acaba de configurar y escoja la opción Enviar configuraciones. -
Página 27: Generación Del Informe De Supervisión
El resultado es un informe del comportamiento de la supervisión durante las fechas establecidas, con una gráfica para cada una de las cartas del SU-214/0. En cada gráfica se indica: Rojo: Límite superior a partir del cual se considera un valor como error de línea de altavoces de baja impedancia o •... -
Página 28: Supervisión Y Reajuste Del Equipo Mediante El Teclado Frontal
IMPORTANTE: Tras detectar en una zona un error de HIGH FAIL o LOW FAIL cinco veces consecutivas, el SU-214/0 detiene la supervisión en dicha línea. Una vez reparada la línea pulse simultáneamente A y B para, de este modo, incluir de nuevo la línea en el proceso de supervisión. -
Página 29: Reajuste
Mantenga pulsados simultáneamente A y B durante 10 segundos. El equipo efectuará el reajuste de todas las líneas utilizando primero la frecuencia audible, a continuación con la frecuencia inaudible y para finalizar el camino crítico. SU-214/0 versión 1.1 R+D Department... -
Página 30: Operaciones Avanzadas
IP por dipswitchs. En el árbol de la instalación, haga clic con el botón derecho del ratón encima del icono del SU-214/0 y Una vez hecho el cambio, puede deshacerlo escoja la opción Conexión Web. -
Página 31: Condiciones De Garantía
