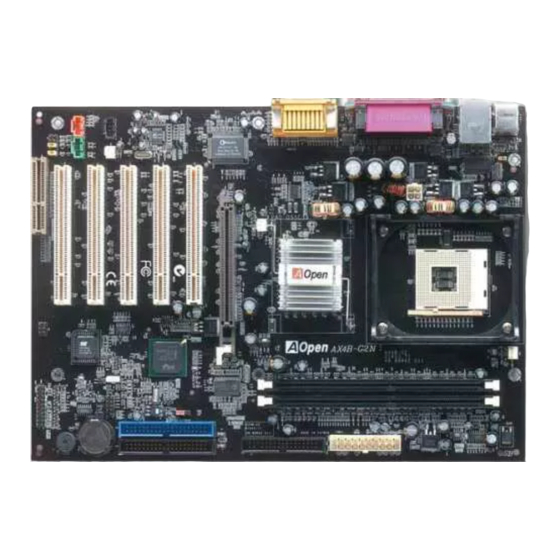

AC'97 CODEC Integrado
CD-IN Conector
Verde: AUX-IN Conector
Rojo: MODEM-CN Conector
Conector Frontal de Audio
FAN3 Conector
Ranura de expansión CNR
Ranura de expansión 32-bit PCI x5
IrDA Conector
2Mbit Flash ROM
JP14 Jumper borrar CMOS
Conector intrusión de chasis
WOL Conector
Soporta 2º Conector USB
Conector Panel Frontal
ATA/33/66/100 IDE Conector x2
FDD Conector
Jack
SPP/EPP/ECP
RJ45 10/100
Conector ratón
Puerto paralelo
LAN (Sólo
PS/2
AX4G-B2N)
Puerto USB
Conector teclado PS/2
Puerto COM 1
PuertoMIDI/Juegos
Puerto COM 2
MIC-In
Line-In
Speaker Out
Fusible reseteable
JP28 Jumper hab./deshab.
encendido por Teclado/Ratón
Intel 82562ET PHY (Sólo AX4B-G2N)
Condensadores de baja ESR de 2200
Conector de corriente ATX de 4-pin
Ranura de expansión AGP 4x
(Sólo para tarjetas AGP de 1.5V)
FAN2 Conector
Zócalo de CPU 478-pin con autodetección
de voltaje y frecuencia soporta Intel
®
Pentium
4 1.4~2.4GHz+ CPU
(Soporta Northwood y Willamette)
®
Intel
845D chipset (Brookdale)
Conector ventilador CPU con
función de monitorización H/W
Zócalo DIMM de 184-pin x3 soporta
DDR266 DDR SDRAM
máximo hasta 2 GB
Conector de corriente ATX
μ
F
®
Publicidad
Tabla de contenido
Manuales relacionados para AOpen AX4B-G2
Resumen de contenidos para AOpen AX4B-G2
- Página 1 Jack SPP/EPP/ECP PuertoMIDI/Juegos RJ45 10/100 Conector ratón Puerto paralelo LAN (Sólo PS/2 AX4G-B2N) Puerto USB Conector teclado PS/2 Puerto COM 2 Puerto COM 1 AC’97 CODEC Integrado MIC-In CD-IN Conector Line-In Verde: AUX-IN Conector Speaker Out Fusible reseteable Rojo: MODEM-CN Conector JP28 Jumper hab./deshab.
-
Página 2: Conector De Corriente Atx
1. JP14 Borrar CMOS Puede borrar la CMOS para restaurar la configuración por defecto del sistema. Para borrar la CMOS, siga este procedimiento. 1. Desconecte el sistema y desenchufe la fuente de alimentación. 2. Quite el cable de energía ATX de su conector PWR2. 3. -
Página 3: Instalación Del Procesador
5. Configuración de Voltaje & Frecuencia de la CPU 3. Instalación del Procesador Configuración del Voltaje del Núcleo de la CPU Este zócalo soporta el encapsulado de CPU FC-PGA2, el último desarrollado por Intel. No Esta placa base soporta la función CPU VID. El voltaje del núcleo de la CPU se detectará automaticamente. -
Página 4: Soporte De 2º Puerto Usb
8. Conexión de los cables IDE y Floppy 6. Soporte de 2º Puerto USB Conecte el cable floppy de 34 pins y el cable IDE de 40 pins, 80-hilos al conector floppy Esta placa base proporciona cuatro conectores para dispositivos USB, como ratón, FDC y al conector IDE. -
Página 5: Conector Frontal De Audio
12. Conector CD / MODEM / AUX-IN 10. Conector Frontal de Audio Si la caja ha sido diseñada con un puerto audio en el panel frontal, podrá conectar el audio El conector AUX-IN se usa para conectar un cable de MODEM-CN integrado al panel frontal a través de este conector. -
Página 6: Encendido Y Carga De La Configuración Bios
Puede usar el menu autorun del disco Bonus CD. Escoja la utilidad o controlador y el pasos, y le RECOMENDAMOS ENCARECIDAMENTE cerrar todas las aplicaciones nombre del modelo. antes de hacerlo. Descargue el nuevo archivo zip BIOS del sitio web oficial de AOpen. (ej: http://www.aopen.com) Descomprima archivo... -
Página 7: Número De Componente Y Número De Serie
Compruebe si el sistema se por los cables IDE o el propio HDD. reinicia con éxito. Sí Reinstale Windows 95, Windows 98 o Windows NT. AX4B-G2 es el nombre del modelo de placa base; R1.02 es la version de la BIOS... - Página 8 Estimado cliente, Informes de Test: Recomendamos elegir placa/tarjeta/dispositivos según Gracias por elegir productos AOpen. Proporcionar el mejor y más rápido servicio informe de test de compatibilidad para montar su PC. a nuestro cliente es nuestra primera prioridad. Sin embargo, cada día recibimos http:/english.aopen.com.tw/tech/report/default.htm...
