Manuales relacionados para AOpen AX4B Pro-533
Resumen de contenidos para AOpen AX4B Pro-533
- Página 1 AX4B Pro-533 DOC. NO.: AX4BP533-OL-S0204A...
- Página 2 AX4B Pro-533 ............................... 1 Contenido de este manual .............................. 2 Aviso ....................................9 Antes de empezar ................................. 10 Información general ..............................11 Características destacadas ............................12 Procedimiento de instalación rápida..........................17 Mapa de la placa base ..............................18 Diagrama de bloques ..............................19 Instalación del Hardware ..........................
- Página 3 Zócalos DIMM ................................32 Conector del Panel Frontal............................34 Conector de corriente ATX ............................35 Autorecuperación AC Power ............................36 Conector IDE y Floppy ..............................37 Soporte ATA/133 ................................39 Conector IrDA ................................40 Ranura de expansión AGP ............................41 Tecnología de Protección AGP............................
- Página 4 Conector Frontal de Audio............................. 56 Conector Dr. LED ................................57 JP15/JP16 Jumpers selectores de idioma Dr. Voice ..................... 59 Jumpers JP1 y JP2 para habilitar/deshabilitar zumbador y altavoz ................60 “Battery-less” y diseño “Long Life” ..........................61 Protección contra sobre tensión ............................ 62 Monitorización del Hardware ............................
- Página 5 AC97 ..................................... 98 ACPI (Advanced Configuration & Power Interface) ....................... 98 AGP (Puerto gráfico acelerado) ............................ 98 AMR (Audio/Modem Riser)............................99 AOpen Bonus Pack CD ..............................99 APM (Administración avanzada de energía) ......................... 99 ATA (AT Attachment) ..............................99 ATA/66 ..................................100...
- Página 6 ATA/100 ..................................100 BIOS (Sistema básico de entrada/salida)........................100 Bus Master IDE (modo DMA) ............................101 CNR (Communication and Networking Riser)......................101 CODEC (Codificación y Decodificación)........................101 DDR (Double Data Rated) SDRAM ..........................102 DIMM (Dual In Line Memory Module) .......................... 102 DMA (Acceso Directo a Memoria) ..........................
- Página 7 Parity Bit ..................................106 PBSRAM (Pipelined Burst SRAM)..........................107 PC-100 DIMM ................................107 PC-133 DIMM ................................107 PC-1600 o PC-2100 DDR DRAM ..........................107 PCI (Peripheral Component Interface) Bus ......................... 108 Formato PDF................................108 PnP (Plug and Play) ..............................108 POST (Power-On Self Test) ............................
- Página 8 ZIP file..................................112 Solución de problemas ..........................113 Soporte Técnico............................117 Registro de Producto ............................ 120 Como Contactar con Nosotros ........................121...
- Página 9 Todas las especificaciones e información contenidas en este manual están sujetos a cambios sin notificación. AOpen se reserva el derecho de revisar esta publicación y realizar cambios razonables. AOpen no asume responsabilidad por cualquier error o imprecisión que pueda aparecer en este manual, incluyendo los productos y software en él descritos.
- Página 10 Este Manual Online presentará al usuario la forma de instalar este producto. Toda información útil será descrita en capítulos posteriores. Por favor conserve cuidadosamente este manual para futuras actualizaciones o cambios en la configuración del sistema. Este Manual Online está grabado en Formato PDF, recomendamos usar Adobe Acrobat Reader 4.0 para verlo online, éste se incluye en el Bonus...

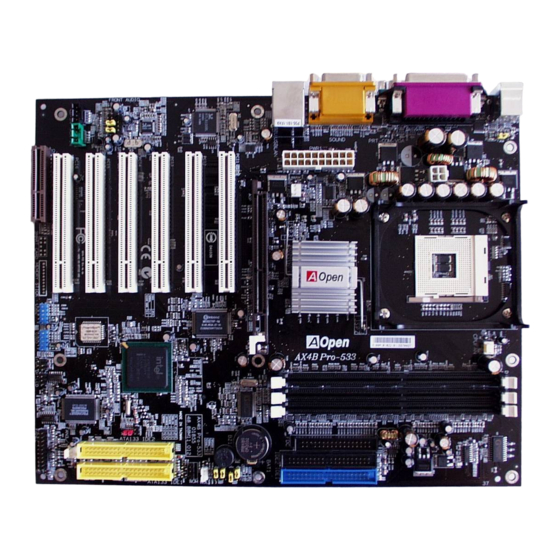

- Página 11 ó ó ® Gracias por elegir la placa base AOpen AX4B Pro-533. La AX4B Pro-533 es una placa base(PB) Intel Socket 478 basada en el ® factor de forma ATX que incorpora el chipset Intel (Brookdale). Debido a las altas prestaciones del chipset integrado en la ®...
-
Página 12: Ranuras De Expansión
Incluye seis ranuras de 32-bit/33MHz PCI, una CNR y una AGP 4X. El rendimiento del bus local puede alcanzar los 132MB/s. La ranura Communication & Networking Riser (CNR) de la AX4B Pro-533 soporta interfaz CNR para una tarjeta Modem/Audio. La especificación Accelerated Graphics Port (AGP) aporta un nuevo nivel de sofisticación y velocidad de video soportando tasas de transferencia de datos de hasta 1056MB/s. -
Página 13: Ultra Dma 33/66/100 Bus Mater Ide
33/66/100, PIO 3 y 4 y Bus Master IDE DMA Modo 5. Además, soporta dispositivos Enhanced IDE. Sonido integrado AC’97 La AX4B PRO-533 implementa el chip de sonido ALC650 AC97. Este audio integrado soporta 5.1 canales e incluye un completo sistema de grabación y reproducción de audio. Ajuste de fecuencia en incrementos de 1MHz Proporciona la función “Ajuste de fecuencia en incrementos de 1MHz”... -
Página 14: Watch Dog Timer
Watch Dog Timer Incluye la función AOpen “Watch Dog Timer (Perro guardián temporizador)” que puede resetear su sistema en 4.8 segundos cuando se produce un fallo al realizar overclocking. Seis puertos USB Existen dos conectores en el panel posterior y dos (cabeceras) más en la placa base, que le proporcionan un total de seis puertos para dispositivos con interfaz USB, como ratón, teclado, modem, scanner, etc…Los seis soportan USB2.0 con una... -
Página 15: Administración De Energía/Plug And Play
Dr. Voice (Dr. Voz) Dr. Voice proporciona 4 versiones de idioma (Inglés, Chino, Japonés y Alemán) informándole facilmente de cualquier problema que pudiera surgir. Especialmente hecho a medida para los usuarios, nos hemos atrasado en la versión Japonesa, solo para el mercado Japonés, a fin de ahorrar a los usuarios la molestia de configurar jumpers, y fabricando por tanto una placa base de diseño realmente sin jumpers. -
Página 16: Super Multi-I/O
Super Multi-I/O Proporciona dos puertos series de alta velocidad compatibles UART y un puerto paralelo con capacidades EPP y ECP. La UART puede también conectarse desde COM1 al módulo infrarrojo para conexiones inalámbricas. - Página 17 ó á ó á Esta página le proporciona un método rápido para instalar su equipo. Siga cada paso según se indica. Instalación de la CPU y el Ventilador Instalación de la memoria del Sistema (DIMM) Conexión del cable del panel frontal Conexión del cable IDE y Floppy Conexión del cable de corriente ATX Conexión del cable del panel posterior...
-
Página 18: Mapa De La Placa Base
Mapa de la placa base Realtek 8100BL LAN chip AC’97 CODEC integrado SPDIF Conector Conector Frontal Audio Panel posterior Color PC99 CD-IN Conector Fusible reseteable AUX-IN Conector JP28 Jumper encend. Teclado/Ratón Hab./Deshab. Conector corriente ATX Ranura expansión CNR Conector 4-pin 12V corriente ATX Condensad. - Página 19 PC-200/266 DDR SDRAM Hasta 2GB Ranura 32-bit PCI x6 Zócalo DIMM x3 Zócalo 478 400MHz/533 MHz Intel Bus de sistema Pentium 4 PCI Bus Intel 845E Canal Primario 33/66/100/133 IDE Drive x4 Canal Secundario Ranura AGP AC97 Intel ICH4 CODEC AC Link 1º...
- Página 20 ó ó Este capítulo describe los jumpers, conectores y dispositivos hardware de esta placa base. Nota: Las descargas electrostáticas (ESD) pueden dañar su procesador, discos, tarjetas de expansión, y otros componentes. Tome siempre las siguientes precauciones antes de instalar cualquier componente del sistema. No saque ningún componente de su envoltura protectora hasta que Vd.
