- Página 1 Español AUTOMATISMOS PARA PORTONES CORREDIZOS Instrucciones de instalación y uso BRAVO524 v1.0 Rev 08/2012...
-
Página 2: Tabla De Contenido
ÍNDICE 1) Avisos Generales de Seguridad ......................pág. 01 2) Descripción ..............................pág. 02 3) Especi caciones Técnicas ........................pág. 03 4) Descripción del Sistema .......................... pág. 03 5) Accesorios ..............................pág. 04 6) Herramientas para la Instalación ......................pág. 04 7) Instalación .............................. -
Página 3: Avisos Generales De Seguridad
1) AVISOS GENERALES DE SEGURIDAD 1) ¡ATENCIÓN! Para garantizar la seguridad de las personas es importante que lea las siguientes instrucciones. Instalación incorrecta o uso incorrecto del producto puede causar daños graves. 2) Lea cuidadosamente las instrucciones antes de instalar el producto. 3) No deje material de embalaje (plástico, poliestireno, etc.) al alcance de los niños, pues, tales materiales son potenciales fuentes de peligro. -
Página 4: Descripción

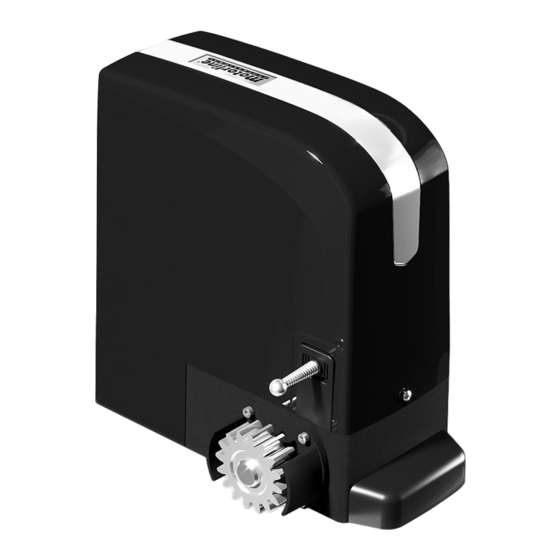

2) DESCRIPCIÓN El automatismo puede movilizar portones corredizos residenciales con hojas de hasta 7 metros de largo y 500kg de peso. Es un motor de engranajes electromecánico irreversible, alimentado por central electrónica a 24V. El automatismo tiene una central electrónica programable que le permite ajustar varios parámetros tales como el tiempo de trabajo, el tiempo de pausa, la sensibilidad antiaplastamiento y también la apertura parcial (acceso peatonal). -
Página 5: Especi Caciones Técnicas
3) ESPECIFICACIONES TÉCNICAS Especi caciones técnicas del automatismo: Alimentación del transformador 230V , 50Hz Motor Potencia 120W Velocidad máxima 0.16m/s Binario 700N Tiempo de funcionamiento Ruido ≤ 56dB Restablecer térmico Temperatura de trabajo > -45ºC hasta < 65ºC Clase/Tipo de protección IP44 Protección térmica Peso máximo de la hoja... -
Página 6: Accesorios
Nota: 1) Para instalar cables eléctricos, utilice tubos rígidos y/o exibles adecuados. 2) Separar siempre cables de bajo voltaje de cables 230Vac para evitar cualquier tipo de interferencia. 3) La descripción del sistema es un sistema estándar, sin embargo no providenciamos todas las partes. Caso desee los accesorios del sistema contáctenos por favor. -
Página 7: Instalación
7) INSTALACIÓN 7.1. Comprobación preliminar De forma a garantizar la e ciencia y funcionamiento del automatismo, certifíquese de que se aplican las condiciones siguientes: - La estructura del portón debe ser adecuada para que éste sea automatizado. Comprobar si la estructura es su cientemente fuerte y si respeta las dimensiones y pesos señalados en las especi caciones técnicas;... -
Página 8: Posicionar El Motor
b) Atornille la chapa/placa de jación al suelo, utilizando los tornillos previamente jados al suelo dejando uno o más tubos para pasar los cables eléctricos a través de la chapa/placa (Fig.10 y Fig. 11). Utilizando un nivel, compruebe si la chapa/placa está perfectamente horizontal. Fig. -
Página 9: Ajustar El Motor
7.5. Ajustar el motor Ajuste la distancia entre el motor y el portón como en la Fig. 13. 55 mm Fig. 13 7.6. Atornillar el motor Para jar el motor, coloque la chapa/placa de soporte arriba de la aleta lateral de jación del cárter, y je el motor apretando levemente los tornillos como ilustra la Fig. -
Página 10: Desbloquear El Motor
Después de la jación de los componentes internos, coloque las tapas (Fig. 18) y utilice los tornillos para jarla (Fig. 19). Fig. 20 Fig. 19 Después de jada la tapa, coloque la cubierta de protección lateral (Fig. 20). Fig. 21 7.7. - Página 11 7.8. Instalar la cremallera - Preparar la cremallera para ser aplicada. Colocar estos espaciadores en todos los Fig. 24 agujeros de la cremallera para que ésta quede completamente segura. a) Manualmente colocar la hoja del portón en la posición de cerrado. b) Posicionar la primera pieza de cremallera que se atornilla apoyada sobre el piñón y con la ayuda de un nivel y de herramienta de jación mantenerla nivelada en la horizontal.
-
Página 12: Instalar Chapas/Placas De N De Carrera
NOTAS: - Certifíquese que durante la carrera del portón, todos los elementos de la cremallera engranan correctamente con el piñón. - Nunca soldar los elementos de cremallera a los espaciadores. Para la jación de estos, use tornillos y arandelas como en la Fig. 20. - No utilizar masa u otro tipo de lubricante entre la cremallera y el piñón.
