390x REGHE
aparece el objeto de comunicación 13, que junto con lo que llegue por el objeto de
conmutación 3 conformará una puerta lógica de dos entradas. La salida de esa
puerta lógica será el propio estado del canal del actuador.

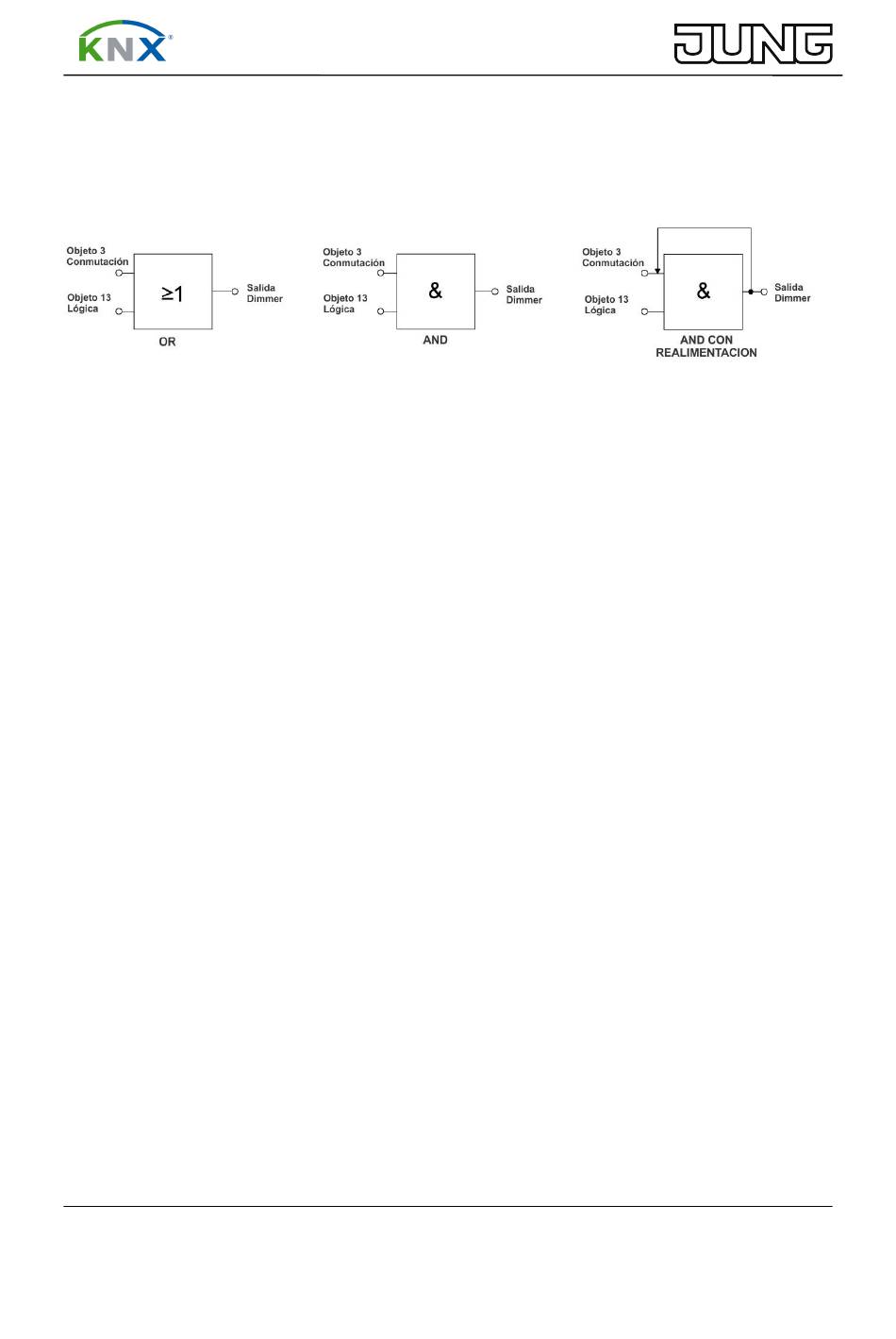

La función lógica puede ser configurada como función tipo OR, AND o bien como
AND CON REALIMENTACIÓN.
- Tipo de función de operación lógica: Aquí se define el tipo de función lógica a
escoger entre las tres que se representan en el gráfico anterior.
- Valor del objeto de operación lógica tras regresar la tensión de bus: Se refiere al
valor que adoptará el objeto 13 al regresar la tensión del bus KNX.
- Valor del objeto de operación lógica tras descarga del ETS: Se refiere al valor
que adoptará el objeto 13 tras el volcado de la programación.
5.3.14. Parámetros "K1-Curva característica de regulación de luz":
Este dimmer ofrece la posibilidad de modificar la curva de regulación para
adaptarla a la sensibilidad del ojo humano.
- Desarrollo de la curva característica: Si se escoge la opción "lineal", entonces
aparece seguidamente un parámetro donde podemos establecer el tiempo que el
dimmer tardará en dar cada paso de regulación, desde el principio hasta el fin. Es
decir, no habrá adaptación de la curva al ojo humano.
Después tenemos la posibilidad de escoger una curva de regulación optimizada
para halógenas o para incandescencia, que se adapta ya al ojo humano.
Si conocemos la curva de regulación exacta de las luminarias empleadas,
entonces podemos escoger la opción "definido por el usuario", con lo cual
podremos ajustar los parámetros del regulador a esa curva. Se tratará de
establecer 3 zonas de la curva, delimitadas por dos umbrales, y en cada una de
ellas se establecerá una velocidad distinta de regulación.
Página 34 de 48
