COD.1257013 / 1.3
DESCRIPCIÓN GENERAL

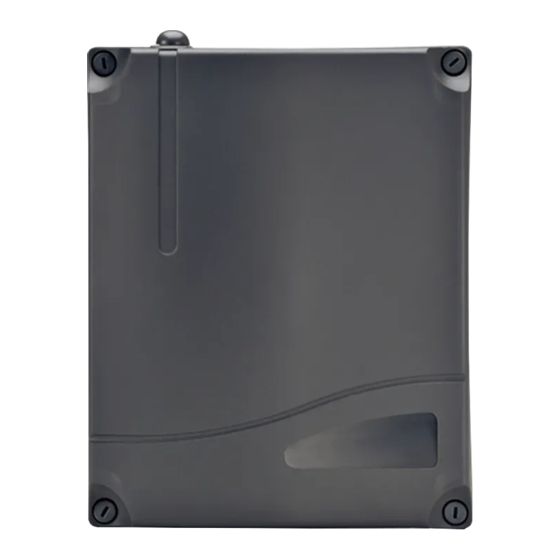

Cuadro de maniobra para control de motores monofásicos de 3/4CV a 230V para puertas de garaje
correderas para uso residencial y comunitario con paro suave y receptor de 15 códigos integrado.
CARACTERÍSTICAS TÉCNICAS
Alimentación del cuadro
Potencia
Receptor
Salida dispositivo seguridad
Contacto luz de garaje
Temperatura de funcionamiento
Estanqueidad
Categoría de equipo
Dimensiones placa
Dimensiones caja
DESCRIPCIÓN DE LA PLACA BASE
(en la versión BASIC+MN pueden existir variaciones en la disposición de componentes)
1
2
3
4
5
6
7
BASIC-PLUS
230V ac
3/4CV
868,35MHz integrado 15 códigos (sólo versiones BASIC-
PLUS y BASIC+MN) y tarjeta receptora enchufable (433,92 /
868,35 MHz) opcional
24V ac / 0,3A
230Vac (máx 100W)
-20ºC a +85ºC
IP54
Clase II
115x110x40mm
225x195x85 mm / 130x95x40mm (BASIC+MN)
8
9
10 11 12 13
14 15 16 17 18 19 20 21
- 1 -
Publicidad
Tabla de contenido
Manuales relacionados para jcm-tech BASIC-PLUS
Resumen de contenidos para jcm-tech BASIC-PLUS
- Página 1 COD.1257013 / 1.3 BASIC-PLUS DESCRIPCIÓN GENERAL Cuadro de maniobra para control de motores monofásicos de 3/4CV a 230V para puertas de garaje correderas para uso residencial y comunitario con paro suave y receptor de 15 códigos integrado. CARACTERÍSTICAS TÉCNICAS Alimentación del cuadro...
-
Página 2: Conexion
COD.1257013 / 1.3 BASIC-PLUS CONEXION 230V ac 230V ac Motor Motor Común Motor Contacto luz de garaje (230V ac / máx.100W) Contacto luz de garaje (230V ac / máx.100W) Salida 24Vac Común salida 24Vac Salida autotest 24Vac (TEST SEC.) Común seguridades Contacto de seguridad de Abrir (NC) (SEC.OP) -
Página 3: Selector De Opciones
COD.1257013 / 1.3 BASIC-PLUS Bandas de seguridad (S.EDGE): Contacto resistivo para dos bandas de seguridad resistivas en paralelo. Actúa en la apertura, provocando paro e inversión de 1s. Actúa en el cierre, provocando paro e inversión. De no utilizarse, situar las opciones 3 o 4 del selector de entradas en ON. -
Página 4: Temporizadores
COD.1257013 / 1.3 BASIC-PLUS TEMPORIZADORES Regulación Mínimo Máximo Fuerza motor 100% CONEXION BANDAS DE SEGURIDAD Nº de bandas de seguridad Conexiones conectadas Abrir Cerrar Opción por defecto Situar la opción 4 del selector de entradas en OFF. Situar la opción 3 del selector de entradas en OFF. -
Página 5: Programación Tiempo De Maniobra / Operation Time Programming
COD.1257013 / 1.3 BASIC-PLUS PROGRAMACIÓN TIEMPO DE MANIOBRA / OPERATION TIME PROGRAMMING START SLOW FAST SLOW FAST SLOW FAST SLOW FAST - 5 -... -
Página 6: Funcionamiento Receptor
COD.1257013 / 1.3 BASIC-PLUS FUNCIONAMIENTO RECEPTOR (sólo versiones BASIC-PLUS y BASIC+MN) Al recibir un código el equipo comprueba si está en la memoria, activando el relé correspondiente. Programación manual 1) Programación estándar Presionar el pulsador RADIO PROG durante 1s, se enciende el indicador luminoso RADIO PROG y el equipo emite una señal sonora. -
Página 7: Uso Del Equipo
· Examine frecuentemente la instalación, en particular los cables, resortes y fijaciones, por si hubiera señales de desgaste, daño o desequilibrio. No utilice la puerta si es necesario reparación o ajuste, ya que podría causar daño. DECLARACIÓN DE CONFORMIDAD CE Ver página web www.jcm-tech.com - 7 -...
