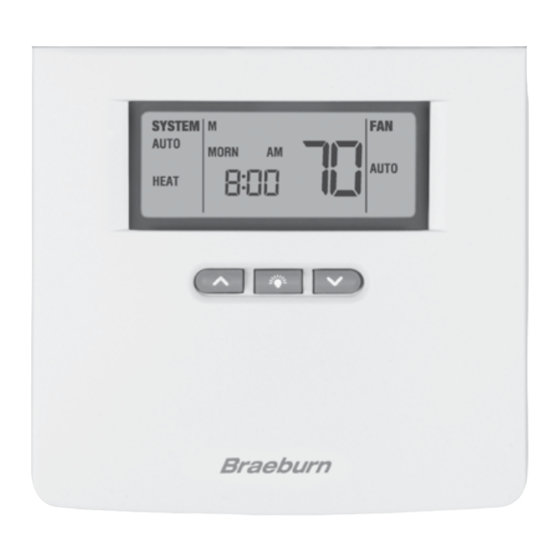

Serie Premier
Termostatos no programables
MODELO
3300S
Antes de instalar u operar,
LEA TODAS LAS INSTRUCCIONES
1 Especificaciones
2 Instalación
3 Consulta rápida
4 Programación de
las configuraciones
de instalación
5 Programación de las
configuraciones usuario
ADVERTENCIA
Información importante de seguridad
• Siempre apague la energía del sistema de aire acondicionado o de
calefacción antes de instalar, retirar, limpiar o reparar el termostato.
• Este es un termostato que puede usar dos fuentes de energía y necesita
una fuente de energía de 24 voltios CA o dos (2) baterías alcalinas tipo
"AA" correctamente instaladas para la operación y control normales del
sistema de calefacción o de aire acondicionado.
• Este termostato sólo se debe usar como se describe en este manual.
No se recomienda para cualquier otro uso y ello invalidará la garantía.
1
Especificaciones
• Capacidad eléctrica: 24 voltios CA (18 a 30 voltios CA)
Carga máxima de 1 amperio por terminal
Carga máxima de 5 amperios (todos los terminales)
• Rango de control: 7° a 32°C (45° a 90°F)
• Precisión: +/- 0,5°C (+/- 1°F), +/- 3% RH
• Energía CA: 18 a 30 voltios CA
• Energía de CC: 3,0 voltios de CC (2 baterías alcalinas tipo AA incluidas)
• Compatibilidad: compatible con los sistemas de calefacción/aire acondicionado de
una sola etapa o multietapa, de bajo voltaje, incluidas las bombas de calor con
hasta tres etapas de calefacción y dos etapas de aire acondicionado (calefacción
de tres etapas disponible en los sistemas con bomba de calor). Este termostato se
puede usar también en sistemas que sólo son de calefacción y que operan de 250
a 750 milivoltios.
• Terminaciones: G, Rc, Rh, W2, B, O, Y1, Y2, W1/E/W3, C, L, S1, S2
Multietapa, 3 de calefacción/
2 de aire acondicionado
Conversión automática
Convencional y con bomba de calor
6 Función de operaciones
adicionales
7 Cómo probar el
termostato
8 Resolución de problemas
9 Diagramas de cableado

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Braeburn Premier Serie

  • Página 1 Serie Premier Termostatos no programables Multietapa, 3 de calefacción/ MODELO 2 de aire acondicionado 3300S Conversión automática Convencional y con bomba de calor Antes de instalar u operar, LEA TODAS LAS INSTRUCCIONES 6 Función de operaciones 1 Especificaciones adicionales 2 Instalación 7 Cómo probar el 3 Consulta rápida termostato...
  • Página 2: Instalación

    Instalación Reemplazo del termostato existente La mayoría de los termostatos existentes tienen tres partes: • La tapa, la cual puede girar sobre una bisagra o encajar en el termostato existente. • La parte electrónica o cuerpo, que controla el sistema existente. •...
  • Página 3 Instalación cont. NOTA: Este termostato está diseñado para su uso en sistemas de una sola etapa o multietapa, de bajo voltaje a 24 voltios CA, incluidas las bombas de calor con hasta tres etapas de calefacción y dos etapas de aire acondicionado (calefacción de tres etapas disponible en los sistemas con bomba de calor).
  • Página 4: Consulta Rápida

    Consulta rápida OUTSIDE Modelo 3300S con la tapa abierta Botón SYSTEM (sistema): selecciona los modos AUTO (automático) (calefacción/aire acondicionado), COOL (aire acondicionado), OFF (apagado), HEAT (calefacción) o EMER (emergencia). Botón BACK (atrás): se desplaza hacia atrás entre las pantallas de configuración.
  • Página 5: Programación De Las Configuraciones De Instalación

    Programación de las configuraciones de instalación Estado después de CLEAR (borrar) - Configuraciones originales de fábrica Al encendido inicial o al presionar el botón CLEAR (borrar) las configuraciones de instalación, el termostato reinicia con los valores originales determinados en la fábrica. El botón CLEAR (borrar) las configuraciones de instalación está localizado en la tarjeta de circuitos.
  • Página 6 Programación de las configuraciones de instalación cont. Estado después de CLEAR (borrar) - Configuraciones originales de fábrica cont. Función Estado después de CLEAR (borrar) Valor de equilibrio del NO – Sin bloqueo compresor Valor de equilibrio auxiliar NO – Sin bloqueo Monitor de revisión del filtro 0 días - Sin advertencia, reiniciar cronómetro Monitor UV...
  • Página 7 Programación de las configuraciones de instalación cont. Presione el botón NEXT (siguiente) y el botón al mismo tiempo para ingresar al modo de instalación. Opciones Valor original de instalación de fábrica Opciones Comentario F, oe 1 Escala de Selecciona entre grados temperatura Fahrenheit o Celsius.
  • Página 8: Descripciones De Las Opciones De Instalación

    Programación de las configuraciones de instalación cont. Opciones Valor original de instalación de fábrica Opciones Comentario sec 2 sec i, 13 Configurar nivel de Selecciona entre bloqueo de sec 2 seguridad para teclado nivel 1 o nivel 2. seguro del teclado a 3 a 2, 14 Banda muerta Selecciona una banda muerta de a 3,...
  • Página 9: Control De Temperatura

    El sensor exterior se puede utilizar para determinar si se han excedido los valores de equilibrio y para mostrar en pantalla la temperatura exterior. Para una correcta detección automática, debe utilizar un sensor externo marca Braeburn. En caso de que el sensor externo se desconecte, el termostato conservará las configuraciones, pero los valores de equilibrio, el control de humedad que depende de la temperatura y la pantalla de la temperatura exterior se deshabilitarán hasta que se repare el...
  • Página 10: Programación De Las Configuraciones Del Usuario

    Programación de las configuraciones de instalación cont. Descripciones de las opciones de instalación continuación 13. La función de bloqueo del teclado tiene dos niveles de seguridad. El nivel uno bloquea todos los botones (incluido el de reinicio), excepto los botones , y de la luz de fondo.
  • Página 11 Programación de las configuraciones del usuario cont. 2. Presione el botón o el botón para configurar el diferencial de primera etapa a la configuración que desee de 0,25, mostrado en pantalla como 0,3, 0,5 ó 1ºC (0,5, 1 ó 2ºF). 3.
  • Página 12 Programación de las configuraciones del usuario cont. 11. Presione el botón o el botón para cambiar el intervalo del monitor de luz ultravioleta (UV) al valor deseado de 0 (deshabilitado), 180 ó 365 días. Configuración del monitor del cojín humidificador (consulte la descripción de la sección 6) La configuración original es de 0 días (monitor deshabilitado).
  • Página 13: Función De Operaciones Adicionales

    Programación de las configuraciones del usuario cont. Modo de recirculación del ventilador El modo de recirculación del ventilador provee una distribución de temperatura más uniforme y mejora la calidad del aire interno, haciendo circular el aire a través del sistema de filtrado del horno más a menudo. El modo de recirculación del ventilador se puede seleccionar cambiando la opción del ventilador a recirculación (CIRC) si presiona el botón FAN (ventilador).
  • Página 14: Monitor De La Almohadilla Humedecedora

    Función de operaciones adicionales cont. Monitor de revisión del filtro El monitor de revisión del filtro muestra en la pantalla un recordatorio de la necesidad de reemplazar o limpiar el filtro, destellando el segmento FILTER en la pantalla. Consulte en las instrucciones del filtro o de la unidad de calefacción/aire acondicionado las recomendaciones para establecer el intervalo de revisión.
  • Página 15 Función de operaciones adicionales cont. Detección de batería baja y su reemplazo Este termostato requiere dos (2) baterías alcalinas tipo “AA” correctamente instaladas para proveer energía al termostato si la energía de 24 voltios CA no está conectada al bloque de terminales. Este termostato está...
  • Página 16: Prueba Del Termostato

    Prueba del termostato ¡ ADVERTENCIA! Lea esto ANTES de hacer pruebas • No conecte en corto (o puentee) los terminales en la válvula de gas o en el tablero de control del sistema de calefacción o aire acondicionado para probar la instalación del termostato.
  • Página 17: Resolución De Problemas

    Resolución de problemas Síntoma: El termostato no enciende el sistema de calefacción o de aire acondicionado. Posible solución: verifique si aparece la palabra OFF en la pantalla. Esto indica que el sistema está apagado en el termostato. Cambie el sistema a HEAT (calefacción) o COOL (aire acondicionado).
  • Página 18 Resolución de problemas cont. Síntoma: No se puede programar un valor predeterminado de temperatura mayor que 32°C (90°F). Posible solución: Esto está por encima del rango normal de configuración de temperatura del termostato, que va de 7° a 32 °C (45° a 90 °F). Síntoma: No se puede programar un valor predeterminado de temperatura menor que 7°C (45°F).
  • Página 20: Diagramas De Cableado

    Diagramas de cableado Puente instalado Sistemas convencionales en la fábrica Control del compresor de 1ra etapa Control del ventilador Control de Control de calefacción de compresor d 2da etapa 2da etapa (NOTA 2) (NOTA 2) NOTAS: 1. La conexión de la línea común d operación sólo por batería del termostato.
  • Página 21 s (un solo transformador) W1/E/ W3 C Control de calefacción de 1ra etapa Sensor remoto (NOTA 3) Línea neutra 120 VCA 24 VCA Línea viva del transformador no es necesaria para la as conexiones del control de segunda etapa e acondicionado de una sola etapa. 3. Los sensor remoto exterior o interior, dependiendo sistemas de calefacción milivoltios o para otros ontrol de calefacción a Rh y W1.
  • Página 22 Diagramas de cableado cont. Sistemas de bomba de calor de Puente instalado en la fábrica Control de Control del Válvula inversora calefacción de compresor (activa en aire 2da etapa de 2da etapa acondicionado (NOTA 2) (NOTA 2) – vea la NOTA 3) Control del Control del Válvula inversora...
  • Página 23 e una y dos etapas (Vea la NOTA 5 para conocer las instrucciones de puentes) W1/E/ W3 C Indicador de desperfecto del sistema (NOTA 7) Control de Sensor alefacción remoto emergencia (NOTA 6) a la NOTA 4) Línea neutra 24 VCA 120 VCA Línea viva mador no es necesaria para la operación sólo...
  • Página 24 Notas...
  • Página 25 Montgomery, IL 60538 Braeburn Systems LLC 2215 Cornell Avenue • Montgomery, IL 60538 Teléfono: 630.844.1968 www.braeburnonline.com.mx ©2009 Braeburn Systems LLC • Todos los derechos están reservados • Patentes de los EE. UU. D524,663; D536,271; 7,156,317; 7,438,469 • Hecho en China • 3300S-100-002...
