Reglaje De La Regulación De Potencia - Mecalac 12 MXT Manual De Reparación

1
Fig. 1 Kit de adaptación caudalómetro
(TOP-TEST/MX)
1
Fig. 2 Distribuidor SX14
2
1
Fig. 3 Bomba del equipo
Operación
Regulación de la
potencia a 115 l/min
Regulación de la
potencia a 87 l/min
M1
Presión
(en bares)
220 (+ 10 - 10)
265 (+ 10 - 10)
27500

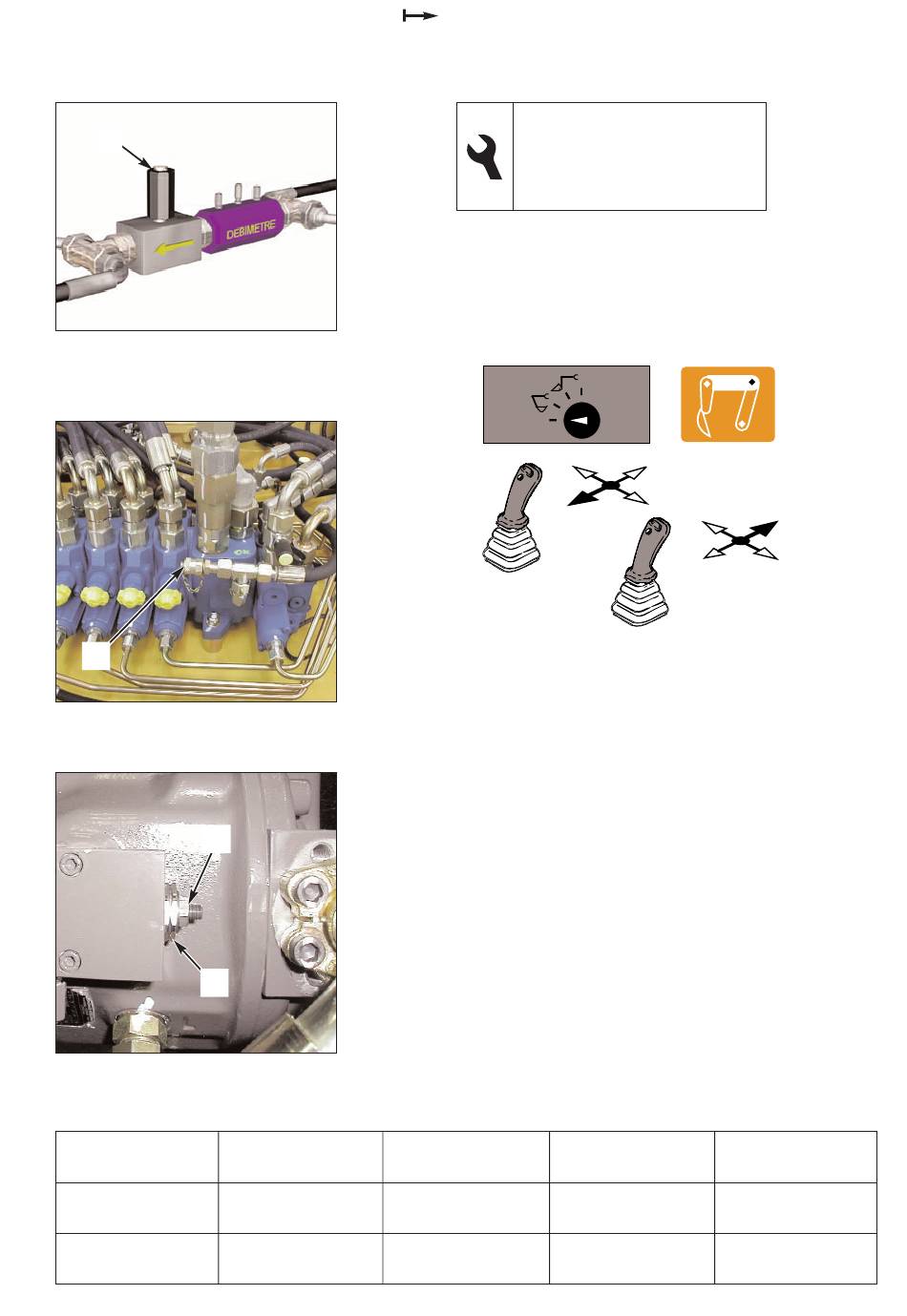

14.4.7 Reglaje de la regulación de potencia
Llaves planas de 13 y 27
Llave hexagonal macho de 3
Sensor inductivo
Manómetro 0 - 600 bares
Kit de adaptación caudalómetro
1- Poner el selector en "MECALAC 1", tirar el
manipulador izquierdo hacia atrás, empujar el
manipulador derecho hacia la derecha (posición tope)
para hacer circular el aceite (cámaras pequeñas del
cilindro del brazo y del extremo de pluma).
MECALAC 2
MECALAC 1
2- Acelerar el motor al régimen máximo.
3- Reducir el caudal (115 l/min) por medio de la llave del
caudalómetro (1 fig. 1).
4- Medir la presión (1 fig. 2) con ayuda del manómetro.
5- Aflojar la contratuerca y girar el tornillo del limitador de
presión (1 fig. 3) en sentido de las agujas del reloj para
aumentar la presión.
6- Reducir el caudal (87 l/min) por medio de la llave del
caudalómetro (1 fig. 1).
7- Medir la presión (1 fig. 2) con ayuda del manómetro.
8- Aflojar la contratuerca y girar el tornillo del limitador de
presión (2 fig. 3) en sentido de las agujas del reloj para
aumentar la presión.
9- Comprobar que el régimen del motor no sea < 2.000
r.p.m.
Velocidad
(r.p.m.)
> 2000
> 2000
Medida Reglaje
(Fig. nº) (Fig. nº)
1 fig. 2 1 fig. 3
1 fig. 2 2 fig. 3
12MXT
77
