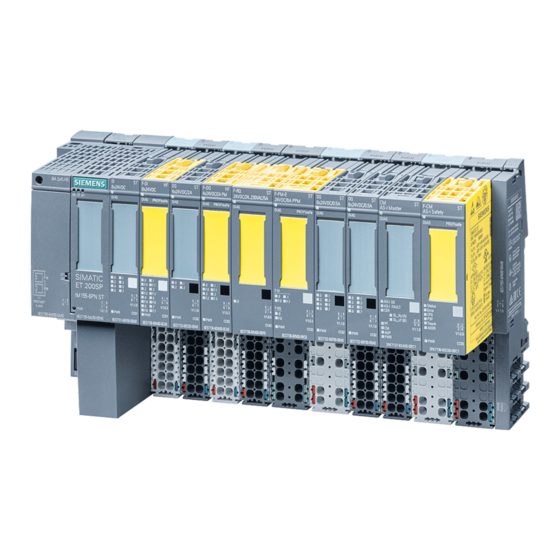

Resumen de contenidos para Siemens SIMATIC ET 200SP
-
Página 2: Módulo De Salidas Digitales
___________________ Módulo de salidas digitales Prólogo DQ 4x24VDC/2A HF Guía de orientación en la ___________________ documentación (6ES7132-6BD20-0CA0) ___________________ SIMATIC Descripción del producto ___________________ Conexión ET 200SP Módulo de salidas digitales ___________________ Parametrización y DQ 4x24VDC/2A HF direccionamiento (6ES7132-6BD20-0CA0) ___________________ Alarmas y avisos de diagnóstico Manual de producto ___________________... - Página 3 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
-
Página 4: Prólogo
Dichas funciones son un componente importante de un sistema global de seguridad industrial. En consideración de lo anterior, los productos y soluciones de Siemens son objeto de mejoras continuas. Por ello, le recomendamos que se informe periódicamente sobre las... -
Página 5: Tabla De Contenido
Índice Prólogo ..............................4 Guía de orientación en la documentación ....................6 Descripción del producto ......................... 9 Características .......................... 9 Conexión .............................. 11 Esquema eléctrico y esquema de principio ................11 Parametrización y direccionamiento ...................... 14 Parámetros ..........................14 Explicación de los parámetros ....................16 Área de direcciones ........................ -
Página 6: Guía De Orientación En La Documentación
Guía de orientación en la documentación La documentación del sistema de periferia descentralizada SIMATIC ET 200SP se divide en tres partes. Esta división permite acceder directamente al contenido deseado. Información básica En el manual de sistema se describen detalladamente la configuración, el montaje, el cableado y la puesta en marcha del sistema de periferia descentralizada SIMATIC ET 200SP. -
Página 7: Ejemplos De Aplicación
Guía de orientación en la documentación Manual Collection ET 200SP La Manual Collection contiene la documentación completa del sistema de periferia descentralizada SIMATIC ET 200SP recogida en un archivo. Encontrará la Manual Collection en Internet (http://support.automation.siemens.com/WW/view/es/84133942). "mySupport" Con "mySupport", su área de trabajo personal, podrá sacar el máximo partido al Industry Online Support. - Página 8 TIA Selection Tool permite generar un lista de pedido completa a partir de la selección o configuración de productos realizada. Encontrará TIA Selection Tool en Internet (http://w3.siemens.com/mcms/topics/en/simatic/tia-selection-tool). Módulo de salidas digitales DQ 4x24VDC/2A HF (6ES7132-6BD20-0CA0) Manual de producto, 12/2015, A5E32855696-AC...
-
Página 9: Descripción Del Producto
Descripción del producto Características Referencia 6ES7132-6BD20-0CA0 Vista del módulo ① ⑦ Tipo y nombre del módulo Clase de función ② ⑧ LED de diagnóstico Identificación por color del tipo de módulo ③ ⑨ Código matricial bidimensional Versión funcional y de firmware ④... -
Página 10: Accesorios
● Conexión de pantalla Ver también Encontrará más información sobre los accesorios en el manual de sistema Sistema de periferia descentralizada ET 200SP. Consulte también Manual de ET 200SP (https://support.industry.siemens.com/cs/ww/es/view/91696622) Módulo de salidas digitales DQ 4x24VDC/2A HF (6ES7132-6BD20-0CA0) Manual de producto, 12/2015, A5E32855696-AC... -
Página 11: Conexión
Encontrará información acerca del cableado de la BaseUnits en el manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). Nota • El grupo de carga del módulo debe comenzar por una BaseUnit clara. Téngalo en cuenta durante la configuración. - Página 12 Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: conexión de actuadores a 1 y 2 hilos La figura siguiente muestra a modo de ejemplo la asignación de terminales del módulo de salidas digitales DQ 4×24VDC/2A HF en la BaseUnit del tipo A0 sin bornes AUX (conexión a 1 y 2 hilos).
- Página 13 Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: conexión de actuadores a 3 hilos La figura siguiente muestra a modo de ejemplo la asignación de terminales del módulo de salidas digitales DQ 4×24VDC/2A HF en la BaseUnit del tipo A0 con bornes AUX (conexión a 3 hilos).
-
Página 14: Parametrización Y Direccionamiento
Parametrización y direccionamiento Parámetros Parámetros del DQ 4x24VDC/2A HF Al efectuar la parametrización del módulo con STEP 7, se especifican las características del módulo mediante diferentes parámetros. Los parámetros ajustables figuran en la siguiente tabla. El ámbito de actuación de los parámetros ajustables depende del tipo de configuración. - Página 15 Parametrización y direccionamiento 4.1 Parámetros Parámetro Rango Ajuste predeter- Repara- Ámbito de actuación con software minado metrización de configuración, p. ej. STEP 7 en RUN (TIA Portal) Archivo GSD Archivo GSD de PROFINET IO PROFIBUS DP Reacción a STOP de Desconectar sí...
-
Página 16: Explicación De Los Parámetros
Parametrización y direccionamiento 4.2 Explicación de los parámetros Explicación de los parámetros Diagnóstico Falta tensión de alimentación L+ Habilitado, permite diagnosticar tensión de alimentación L+ faltante o insuficiente. Diagnóstico Cortocircuito a masa Habilitado, permite diagnosticar un cortocircuito a M en la alimentación de actuadores. Diagnóstico Cortocircuito a L+ Habilitado, permite diagnosticar un cortocircuito a L+ en la alimentación de actuadores. -
Página 17: Área De Direcciones
Parametrización y direccionamiento 4.3 Área de direcciones Área de direcciones En STEP 7, el módulo puede configurarse de diferentes maneras (ver la tabla siguiente). En función de la configuración se asignan direcciones adicionales o distintas en la memoria imagen de proceso de las salidas/entradas. Opciones de configuración del DQ 4×24VDC/2A HF El módulo puede configurarse con STEP 7 (TIA Portal) o con un archivo GSD. -
Página 18: Información De Calidad (Quality Information, Qi)
Parametrización y direccionamiento 4.3 Área de direcciones Configuración de 2 x 2 canales En la configuración, los canales del módulo se reparten entre varios submódulos. Estos submódulos pueden asignarse a diferentes controladores IO si el módulo se utiliza en un Shared Device. - Página 19 Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones en la configuración como DQ 4×24VDC/2A HF V1.0, QIde 1 x 4 canales La siguiente figura muestra la asignación del espacio de direcciones en la configuración como módulo de 4 canales con información de calidad. La dirección inicial del módulo puede asignarse libremente.
- Página 20 Parametrización y direccionamiento 4.3 Área de direcciones La siguiente figura muestra la asignación del espacio de direcciones para los submódulos 1, 2, 3 y 4 y la información de calidad. Figura 4-3 Espacio de direcciones en la configuración como DQ 4×24VDC/2A HF, MSO de 1 x 4 canales con información de calidad Módulo de salidas digitales DQ 4x24VDC/2A HF (6ES7132-6BD20-0CA0) Manual de producto, 12/2015, A5E32855696-AC...
- Página 21 Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones en la configuración como DQ 4×24VDC/2A HF, S.2de 2 x 2 canales La siguiente figura muestra la asignación del espacio de direcciones en la configuración como módulo de 2 x 2 canales sin información de calidad. Cada uno de los dos submódulos tiene una dirección inicial de libre asignación.
-
Página 22: Alarmas Y Avisos De Diagnóstico
Alarmas y avisos de diagnóstico Indicadores de estado y error Indicadores LED La siguiente figura muestra los indicadores LED (indicadores de estado y error) de DQ 4x24VDC/2A HF. ① DIAG (verde/rojo) ② Estado del canal (verde) ③ Error del canal (rojo) ④... -
Página 23: Significado De Los Indicadores Led
Alarmas y avisos de diagnóstico 5.1 Indicadores de estado y error Significado de los indicadores LED En las tablas siguientes se describe el significado de los indicadores de estado y error. Las soluciones para los avisos de diagnóstico se indican en el capítulo Avisos de diagnóstico (Página 24). -
Página 24: Alarmas
Alarmas y avisos de diagnóstico 5.2 Alarmas Alarmas El módulo de salidas digitales DQ 4×24VDC/2A HF soporta alarmas de diagnóstico. Alarmas de diagnóstico El módulo genera una alarma de diagnóstico con los siguientes eventos: ● Cortocircuito ● Rotura de hilo ●... - Página 25 Alarmas y avisos de diagnóstico 5.3 Avisos de diagnóstico Tabla 5- 4 Avisos de diagnóstico, su significado y soluciones posibles Avisos de diagnósti- Código Significado Solución de error Cortocircuito Corregir el cableado del proceso Cortocircuito a M en la alimentación de •...
-
Página 26: Datos Técnicos
Datos técnicos Datos técnicos Datos técnicos del DQ 4×24VDC/2A HF 6ES7132-6BD20-0CA0 Información general Designación del tipo de producto ET 200SP, DQ 4x24VDC/2A HF, VPE 1 Versión de firmware V2.0 Sí Posibilidad de actualizar el firmware • BaseUnits utilizables BU tipo A0 Código de color para etiqueta de identificación por CC02 color del módulo... - Página 27 Datos técnicos 6.1 Datos técnicos 6ES7132-6BD20-0CA0 Espacio de direcciones por módulo Espacio de direcciones por módulo, máx. 4 bytes; 2 canales por submódulo + información Salidas digitales Número de salidas Tipo M Fuente Sí Protección contra cortocircuitos Sí 2,8 ... 5,2 A Umbral de respuesta, típ.
- Página 28 Datos técnicos 6.1 Datos técnicos 6ES7132-6BD20-0CA0 Longitud de cable apantallado, máx. 1000 m no apantallado, máx. 600 m Modo isócrono Modo isócrono (aplicación sincronizada hasta el Sí borne) Tiempo de ciclo de bus (TDP), mín. 500 µs Jitter, máx. 8 µs Alarmas/diagnósticos/información de estado Aplicar valores sustitutivos Sí...
-
Página 29: Desconexión Segura
Datos técnicos 6.1 Datos técnicos Desconexión segura Nota El módulo de salidas digitales DQ 4x24VDC/2A HF en combinación con un módulo de potencia de seguridad F-PM-E 24VDC/8A PPM ST soporta la función de desconexión segura: • SIL según IEC 61508: 2 •... -
Página 30: Curva De Derating
La siguiente figura muestra la curva de derating de la intensidad de carga en posición de montaje horizontal y vertical. Figura 6-1 Corriente de carga en función de la posición de montaje Croquis acotado Ver Manual de producto ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/es/58532597/133300) Módulo de salidas digitales DQ 4x24VDC/2A HF (6ES7132-6BD20-0CA0) Manual de producto, 12/2015, A5E32855696-AC... -
Página 31: Juego De Parámetros
Juego de parámetros Parametrización y estructura de juegos de parámetros El juego de datos del módulo tiene una estructura idéntica, independientemente de que se configure el módulo con PROFIBUS DP o con PROFINET IO. El juego de datos 128 permite reparametrizar el módulo en el programa de usuario, independientemente de la programación. -
Página 32: Parámetro De Salida Status
Juego de parámetros A.1 Parametrización y estructura de juegos de parámetros Parámetro de salida STATUS Si se producen errores al transferir los parámetros con la instrucción "WRREC", el módulo seguirá funcionando con la parametrización utilizada hasta entonces. No obstante, el parámetro de salida STATUS contiene el código de error correspondiente. -
Página 33: Parámetros
Juego de parámetros A.1 Parametrización y estructura de juegos de parámetros Parámetros La siguiente figura muestra la estructura de los parámetros para los canales 0 a 3. Los parámetros se activan poniendo a "1" el bit correspondiente. Figura A-3 Estructura de los bytes x a x+2 para los canales 0 a 3 Módulo de salidas digitales DQ 4x24VDC/2A HF (6ES7132-6BD20-0CA0) Manual de producto, 12/2015, A5E32855696-AC... - Página 34 Juego de parámetros A.1 Parametrización y estructura de juegos de parámetros Error en la transferencia del juego de datos El módulo comprueba siempre todos los valores del juego de datos que se transfiere. El módulo aplica los valores del juego de datos únicamente si se han transferido todos los valores sin error.
