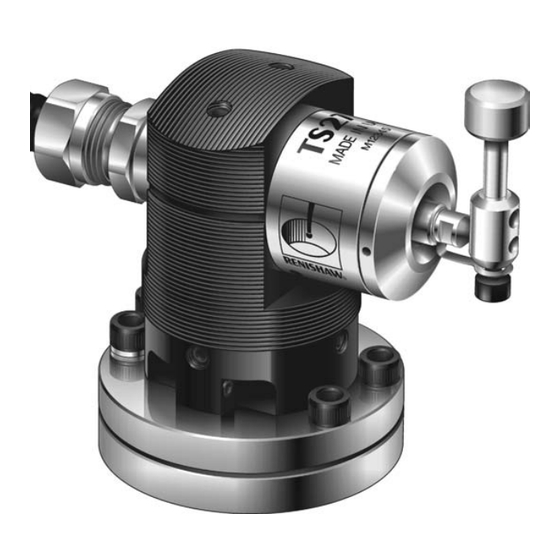

Renishaw TS27R Guía De Instalación Y Uso
Sonda de reglaje de herramientas
Ocultar thumbs
Ver también para TS27R:
- Guía de instalación y uso (30 páginas) ,
- Guia de instalacion (28 páginas)
Manuales relacionados para Renishaw TS27R
Resumen de contenidos para Renishaw TS27R
- Página 1 Guía de instalación y uso H-2000-5018-09-A Sonda de reglaje de herramientas TS27R...
- Página 2 © 1995 - 2014 Renishaw. Reservados todos los Marcas comerciales derechos. RENISHAW y el símbolo de la sonda utilizados en el Este documento no puede copiarse o reproducirse logotipo de RENISHAW son marcas registradas de en su totalidad o en parte, o transferirlo a cualquier Renishaw plc en el Reino Unido y en otros países.
-
Página 3: Tabla De Contenido
TS27R y la interfaz HSI ......13 Directiva WEEE ..........4 Seguridad ............4 Diagrama de conexiones recomendadas entre la sonda TS27R y la interfaz MI 8-4 ......14 Sistema de sonda TS27R ........5 Introducción ...........6 Ajuste del palpador y del dispositivo de seguridad caso de rotura ............16... -
Página 4: Información Preliminar
Salvo acuerdo expreso por escrito entre usted previamente. y Renishaw, si ha adquirido el equipo a través de una empresa de Renishaw, se aplicarán las Máquinas CNC disposiciones de garantía contenidas en las CONDICIONES DE VENTA de Renishaw. -
Página 5: Directiva Weee
La utilización de este símbolo en los productos Renishaw y/o en la El sistema TS27R debe ser instalado por un técnico documentación que los acompaña indica cualificado cumpliendo las normas de seguridad que el producto no debe desecharse junto recomendadas. -
Página 6: Sistema De Sonda Ts27R
Sistema de sonda TS27R Ajuste del diámetro Girar la herramienta Unidades de interfaz alternativas Sonda TS27R en dirección inversa Cable Control Interfaz MI 8-4 máquina Ranura T de la Interfaz HSI mesa de máquina 1. Palpador 7. Ajuste del nivel del palpador – tornillos de ajuste 2. -
Página 7: Sistema De Sonda Ts27R (Continúa)
Sistema de sonda TS27R (continúa) Introducción La sonda TS27R se emplea para el reglaje de herramientas en centros de mecanizado CNC. Para la medición de longitud de herramientas y la detección de rotura de herramientas, la herramienta se dirige hacia el palpador de la sonda sobre el eje Z. -
Página 8: Funcionamiento
Rutinas de software Primer contacto: rev/min. del husillo de la máquina Renishaw pone a su disposición rutinas de software para reglaje de herramientas en varios Las revoluciones por minuto del primer controles de máquina, según se describen en la desplazamiento hacia el palpador de la sonda hoja de datos técnicos H-2000-2289. -
Página 9: Conexiones Eléctricas
Especificación Principal aplicación: Reglaje y detección de rotura de herramientas en centros de mecanizado vertical, horizontal y de puente de cualquier tamaño. Tipo de transmisión: Transmisión por cable Receptor/interfaz: MI 8-4 o bien HSI Palpador recomendado Palpador de disco (carburo de tungsteno, 75 Rockwell C) o bien Palpador cuadrado (punta de cerámica, 75 Rockwell C) Peso con palpador de disco 1055 g... -
Página 10: Especificación (Continúa)
Especificación (continúa) Nota 1 La especificación de rendimiento corresponde a una prueba de velocidad de 480 mm/min con un palpador de 35 mm. Es posible conseguir una velocidad considerablemente mayor, dependiendo de los requisitos de aplicación. Nota 2 La fuerza de disparo, crucial para algunas aplicaciones, es la fuerza que ejerce el palpador sobre el componente al disparar la sonda. -
Página 11: Medidas
Medidas SOBRE SOBRE Medidas mm RECORRIDO X/Y RECORRIDO Z 5,5 en el Mínimo 10° en centro del todos los ejes palpador X/Y X/Y Palpador Punto de pivote del palpador Adaptador de tubo Mesa de máquina Ø54 PCD Montaje de tuerca T Ø62,5 Suministrado por el usuario Dos agujeros para... -
Página 12: Instalación
Pasadores roscados (véase la página 10) La tuerca T proporciona una fijación suficiente en circunstancias normales. No obstante, se pueden emplear dos pasadores roscados (suministrados con el kit de sonda) en instalaciones en las que es necesario retirar y volver a montar el sistema TS27R. -
Página 13: Instalación (Continúa)
La interfaz dispone también de una función apropiada, en todas las instalaciones. El de bloqueo ‘inhibit’ y una función que permite adaptador de la TS27R admite tubos flexibles de seleccionar fácilmente la sonda de reglaje de Ø11 mm. herramientas o la sonda de inspección. -
Página 14: Diagrama De Conexiones Recomendadas Entre La Sonda Ts27R Y La Interfaz Hsi
Diagrama de conexiones recomendadas entre la sonda TS27R y la interfaz HSI Interfaz HSI Máquina herramienta NOTA: Para conectar Conector estándar (3 pines) TS27R la sonda TS27R a la interfaz HSI, utilice Azul 1 Entrada de sonda + Sonda TS27R la conexión con la... -
Página 15: Diagrama De Conexiones Recomendadas Entre La Sonda Ts27R Y La Interfaz Mi 8-4
Diagrama de conexiones recomendadas entre la sonda TS27R y la interfaz MI 8-4 Interfaz MI 8-4 Control CNC +V cc desde alimentación de E/S A10 Salida aislada + alimentación Entrada omitida (G31) A11 Salida de estado de sonda (tótem) -V cc desde alimentación de E/S A12 Salida aislada –... - Página 16 Diagrama de conexiones recomendadas entre la sonda TS27R y la interfaz MI 8-4 Máquina herramienta Pantalla TS27R Entrada Azul Sonda+ sonda Sonda TS27R Rojo Sonda- Para más información sobre Condensador estas conexiones, consulte la 100 nF Guía del usuario de MI 8-4, H-2000-5008.
-
Página 17: Ajuste Del Palpador Y Del Dispositivo De Seguridad Caso De Rotura
Ajuste del palpador y del dispositivo de seguridad caso de rotura Llave de Sonda TS27R 5 mm 2,6 Nm Palpador Soporte del Junta de rotura palpador Dispositivo de seguridad Allen de 2 mm 1,1 Nm Valores de fuerza de apriete de los tornillos... -
Página 18: Junta De Rotura
NOTA: Las versiones anteriores de Coloque el palpador y el soporte en la junta de rotura y la sonda TS27R se suministraban con ponga el tornillo de sujeción de punta cónica B sin apretarlo. prisioneros de punta cónica en punto y una junta de rotura distinta. -
Página 19: Ajuste Del Nivel Del Palpador
Ajuste del nivel del palpador CUIDADO: no fuerce la junta de rotura L3 y L4 Palpador cuadrado Palpador de disco Allen de 2,5 mm 0,8 Nm Trasero Lateral Frontal Lateral H, L1 y L2 Lateral Tornillo con Allen de 4 mm arandela Grover 5 Nm Tipos de palpadores... -
Página 20: Alineación Del Palpador Cuadrado
Alineación del palpador cuadrado Sujete siempre la barra de soporte de forma Allen de 2 mm que pueda contrarrestar las fuerzas de 1,1 Nm roscado y evitar sobrecargas en la junta de L3 y L4 ajuste rotatorio rotura del palpador. nivel longitudinal de precisión Allen de 2,5 mm... -
Página 21: Servicio Técnico Y Mantenimiento
Renishaw son tareas especializadas que deben realizarse únicamente en los La sonda necesita un mantenimiento mínimo al centros de servicio autorizados de Renishaw. estar diseñada para funcionar como pieza fija en Los equipos que necesiten servicio técnico por centros de mecanizado CNC, donde está sometida garantía, han de ser devueltos al proveedor. -
Página 22: Mantenimiento Del Diafragma
Mantenimiento del diafragma Llave C 4 Nm Llave de 5 mm 2,6 Nm Junta de rotura Cubierta frontal con junta tórica Dispositivo de seguridad 1. Retire el palpador y el soporte (véase la 5. Compruebe si el diafragma de sellado está página 17). -
Página 23: Lista De Piezas
HSI palpador de punta cuadrada de 19,05 mm e interfaz HSI. TS27R (disco) A-2008-0368 Soporte TS27R, módulo de sonda, junta de rotura (× 2) y palpador de disco de Ø12,7 mm. TS27R A-2008-0388 Soporte TS27R, módulo de sonda, junta de rotura (× 2) y soporte del palpador (sin palpador). -
Página 24: Lista De Piezas (Continúa)
Interfaz del sistema de sonda HSI con montaje en riel DIN y tres bloques de terminales, guía de referencia rápida y embalaje. Publicaciones. Puede descargarlas en nuestro sitio Web www.renishaw.es TS27R H-2000-5018 Guía de instalación y uso: Sonda de reglaje de herramientas TS27R. - Página 25 Lista de piezas (continúa) Tipo Nº de pieza Descripción H-5500-8550 Guía de referencia rápida : incluye un CD con la guía de instalación para agilizar el proceso de configuración de la interfaz HSI. Funciones del H-2000-2289 Hoja de datos técnicos: Software de sonda para Máquinas- software Herramienta, características ilustradas.
