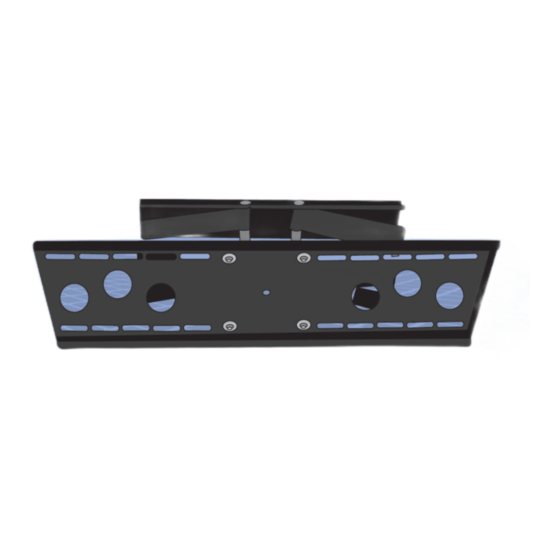

- Página 2 Soporte para TV plasma y LCD de 32”-50” Steren. Por favor revise el manual completamente para estar seguro de instalar y poder operar apropiadamente este producto. Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web www.steren.com...
- Página 3 IMPORTANTE -Durante el montaje, utilice sólo las piezas suministradas y fije todas las piezas firmemente. -No olvide ninguna pieza durante el montaje. Instale todas las piezas tal como se indica. -No altere ni modifique ninguna pieza. -Hay que tener un cuidado especial cuando se instala en una pared a causa de su peso.
- Página 4 Contenido Placa de soporte 4 Tornillos M4x25mm 4 Tornillos M5x25mm 4 Tornillos M6x25mm 4 Tornillos M8x25mm 6 Tornillos M8x80mm...
-
Página 5: Instalación Del Soporte De Pantalla
Instalación del soporte de pantalla 1.- Localice el lugar donde desea instalar la pantalla. 2.- Coloque la placa de soporte en la pared y marque con un plumón los lugares donde se van a realizar las perforaciones, de tal forma que la placa quede firmemente fija a la pared. - Página 6 4.- Posteriormente coloque la placa de soporte e inserte tornillos y rondanas en los taquetes correspondientes, asegurándose de que quede firme. 5.- El siguiente paso es colocar las barras de sujeción y movimiento en la pantalla. Colóquelos sobre la parte trasera de su pantalla de plasma / LCD en los orificios correspondientes (refiérase al manual de su pantalla para más información).
- Página 7 6.- Una vez que los sujetadores están colocados en la pantalla, engánchelos en la placa de soporte de la pared. Note que el gancho va en la parte superior.
-
Página 8: Ajuste De Ángulos Después De La Instalación
7.- Para asegurar los sujetadores a la pantalla, coloque los dos tornillos sujetadores y apriete firmemente, como se muestra en la figura. Ajuste de ángulos después de la instalación 1. Una vez que instaló la pantalla y está firmemente sujeta, empuje la parte superior o inferior hasta que se escuche un clic. - Página 9 3.- También tiene la oportunidad de expandir o contraer el brazo flexible de acuerdo a sus necesidades. Notas: • Steren no se hace responsable por daños materiales, ni personales causados por mal uso o mala instalación. • Es responsabilidad del usuario asegurarse de su correcta instalación y uso, así...
-
Página 10: Póliza De Garantía
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor. - Página 12 Steren product. This manual includes all the feature operations and troubleshooting necessary to install and operate your new Steren 32” to 50” LCD / Plasma TV wall mount bracket. Please review this manual thoroughly ensure proper installation and operation of this product.
- Página 13 IMPORTANT -Only use the supplied pieces and fasten them tightly. -Do not forget to use all pieces. Install all pieces as shown on this manual. -Do not try or modify any piece. -Care about the weight of the bracket while mounting in a wall. -If you mount the bracket in a concrete wall, make sure to use the supplied anchors.
-
Página 14: Package Content
Package content Support Fastening bar Fastening bar 4 M4x25mm bolts 4 M5x25mm bolts 4 M6x25mm bolts 4 M8x25mm bolts 6 M8x80mm bolts... - Página 15 How to install the wall bracket 1.- Locate the place where you want to install the monitor. 2.- Place the wall bracket over the wall, and mark where you need to drill holes for a secure installation. 3.- Then, insert the anchors in the holes. Wooden pegs...
- Página 16 4.- Place the wall bracket over the holes and insert screws and washers, make sure to tight them firmly. 5.- Next step is to place the movement and fastening bars. Put them in the rear side of the LCD screen (please, refer to the screen’s instruction manual for details).
- Página 17 6.- When the monitor is securely mounted in the holders, hook it up to the wall bracket. Note the hook must be placed in the upper side of the wall bracket.
- Página 18 7.- Finally, screw on the holders, using the screws for fastening bars. Adjusting the view angle after installation 1. Once the screen is installed and firmly attached, push the top or bottom until you hear a click. 2. The adjustment is done in steps and there are 5 available positions. Try adjusting the two arms at the same time.
- Página 19 3.- You can also adjust the flexible arm according your needs. Notes: • Steren is not responsible for material damages, nor personal injuries caused by wrong use or wrong installation. • The user is responsible of correct installation and continuous check.
- Página 20 Part number: STV-120 Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1.- This warranty card with all the required information, invoice, product box or package, and product, must be presented when warranty service is required.
- Página 22 Este instructivo puede mejorar con tu ayuda, llámanos a: Help us to improve this instruction manual, call us to: 01800 500 9000 Centro de Servicio a Clientes Customer Service Center...
