Surtek 137040 Guia De Inicio Rapido

• Especificaciones /
Código /
Code
Capacidad /
Capacity
(A) Ancho total /
Total width
(B) Ancho interno /
Total internal
(G min)
(G max)
(R) Recorrido hidráulico /
Ensamble/diagrama de partes:
Assembly / parts diagram:
No. Descripción
Description
1 Base Soportes /
Base Supports
2 Separador /
Spreader
3 Cama /
Bed Flat
4 Placa portadora /
Bearer Plate
5 Postes /
Frame
6 Travesaño para gato /
7 Tornillos de ojo /
Eye Bolts
8 Resortes /
Springs
9 Gato /
Jack
10 Cabezal (sin armar) /
11 Perno Soporte /
Support Pins
12 Tuercas M12 /
Nuts M12
13 Tornillo M12 x 30 /
Nut Bolt M12 x 30
14 Tuercas M8 /
Nuts M8
15 Tornillo M16 x 30 /
Nut Bolt M16 x 30
16 Tuercas M16 /
Nuts M16
1. Coloque y fije el cabezal (10) y los postes (5), usando
los tornillos (15) y tuercas (16) incluídos.
Attach and fasten the Header (10) and the frame (5), using Bolts
and Nuts (15 & 16) provided.
2. Coloque y fije el soporte base (1), el separador (2) y el
poste (5), usando los tornillos (12) y tuercas (13)
incluídos.
Attach and fasten the base support (1), the spreader (2) and the
frame (5), using Bolts and nuts (13 & 12) provided.
3. Coloque y fije el travesaño (6) en el cabezal (10), usando los resortes (8), tornillos de ojo (7) y tuercas (14)
incluídos.
Attach the header (10) and the jack beam (6), using springs (8), eye bolts (7) and nuts (14) provided.
4. Coloque el gato (9) entre el cabezal (10) y el travesaño para gato (6).
Place the jack (9) between the header (10) and the jack beam (6).
5. Inserte los pernos soporte (11) en los barrenos los postes (5), soportando la cama (3).
Insert support pins (11) into the frame's holes (5), supporting the bed flat (3).
6. Coloque las placas portadoras (4) sobre la cama (3).
Place bearer plates (4) onto the bed flat (3).
Specifications
137040
12 t (26 455 Lb)
53 cm
40 cm
61 cm
14 cm
Hydraulic route
Ctd.
Qty.
2
1
1
2
2
1
Jack Beam
2
2
1
1
Header
2
4
4
2
6
6

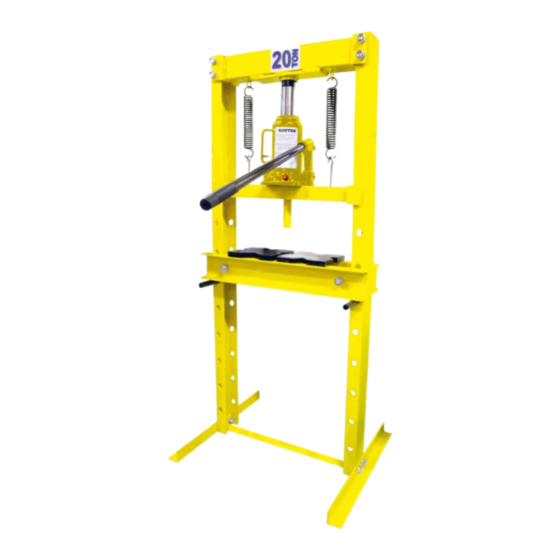

Prensa Hidráulica
Hydraulic Press
137041
20 t (44 092 Lb)
65 cm
53 cm
7 cm 4,5 cm
74 cm
16 cm
A
B
G
R
min
L
G
max
