Guía de Hardware

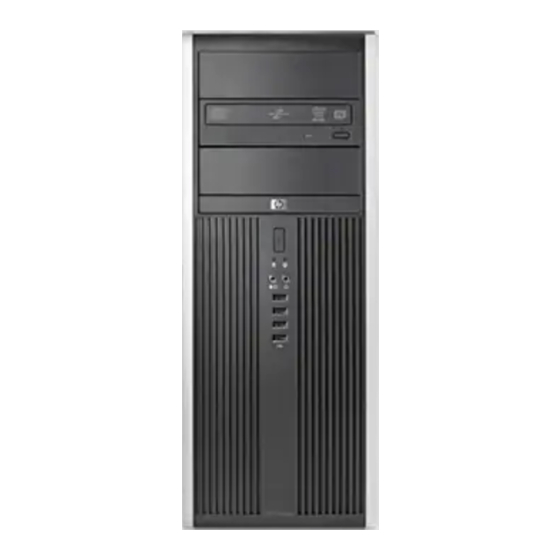

HP Compaq 8000 Elite Business PC Minitorre Convertible

Publicidad

Tabla de contenido
loading

Manuales relacionados para HP Compaq 8000 Elite

Resumen de contenidos para HP Compaq 8000 Elite

  • Página 1 Guía de Hardware HP Compaq 8000 Elite Business PC Minitorre Convertible...
  • Página 2 Hewlett-Packard Company. Guía de Hardware HP Compaq 8000 Elite Business PC Minitorre Convertible Primera edición: noviembre de 2009 Número de referencia del documento: 588913-161...

  • Página 3: Acerca De Esta Publicación

    Acerca de esta publicación Esta guía proporciona información básica para actualizar este modelo de computadora. ¡ADVERTENCIA! El texto presentado de esta forma indica que, si no se siguen las instrucciones, se pueden producir daños físicos o pérdida de la vida. PRECAUCIÓN: El texto presentado de esta forma indica que, si no se siguen las instrucciones, se pueden producir daños en la computadora o pérdida de información.
  • Página 4 Acerca de esta publicación ESMX...

  • Página 5: Tabla De Contenido

    Tabla de contenido 1 Recursos del Producto Recursos de la Configuración Estándar ....................1 Componentes del Panel Frontal ......................2 Componentes del lector de tarjetas multimedia ................... 3 Componentes del Panel Trasero ......................4 Teclado ..............................5 Uso de la Tecla del Logotipo de Windows ................5 Ubicación del número de serie ......................
  • Página 6 Apéndice B Reemplazo de la Batería Apéndice C Dispositivos de Seguridad Externos Instalación de un bloqueo de seguridad ..................... 55 Bloqueo de Cable de Seguridad HP/Kensington MicroSaver ..........55 Candado ..........................56 Bloqueo de Seguridad para Business PC HP ..............56 Seguridad del Panel frontal ....................

  • Página 7: Recursos Del Producto

    Recursos del Producto Recursos de la Configuración Estándar Los recursos de la HP Compaq 8000 Elite Business PC Minitorre Convertible pueden variar según el modelo. Para obtener una lista completa de hardware y software instalado en la computadora, ejecute la utilidad de diagnóstico (incluida sólo en algunos modelos de computadora).

  • Página 8: Componentes Del Panel Frontal

    Componentes del Panel Frontal La configuración de la unidad puede variar según el modelo. Algunos modelos tienen una cubierta de unidad que cubre uno o más compartimientos para unidad. Figura 1-2 Componentes del Panel Frontal Tabla 1-1 Componentes del panel frontal Unidades ópticas de 5,25 pulgadas Conector para Micrófono/Auriculares Lector de Tarjetas Multimedia de 5,25 pulgadas...

  • Página 9: Componentes Del Lector De Tarjetas Multimedia

    Componentes del lector de tarjetas multimedia El lector de tarjetas multimedia es un dispositivo opcional disponible sólo en algunos modelos. Consulte la siguiente ilustración y la tabla para identificar los componentes del lector de tarjetas multimedia. Figura 1-3 Componentes del Lector de tarjetas multimedia Tabla 1-2 Componentes del lector de tarjetas multimedia Número...

  • Página 10: Componentes Del Panel Trasero

    La disposición y el número de los conectores pueden variar según el modelo. Un segundo puerto en serie opcional y un puerto paralelo opcional están disponibles de HP. Cuando se conecta un dispositivo en el Conector azul de Línea de Entrada de Audio, aparece un cuadro de diálogo solicitando si usted desea utilizar el conector para un dispositivo de entrada de línea o un micrófono.

  • Página 11: Teclado

    Teclado Figura 1-5 Componentes del Teclado Tabla 1-4 Componentes del teclado Teclas de función Realizan funciones especiales, dependiendo de la aplicación de software en uso. Teclas de edición Incluye lo siguiente: Insert, Inicio, Re Pág, Suprimir, Fin y Av Pág. Luces de estado Indican el estado de las configuraciones de la computadora y del teclado (bloq num, bloq mayús y bloq despl).
  • Página 12 Tabla 1-5 Funciones de la Tecla con el Logotipo de Windows Las siguientes funciones de la Tecla del Logotipo de Windows están disponibles en Microsoft Windows XP, Microsoft Windows Vista y Microsoft Windows 7. Tecla con el Logotipo de Windows Muestra u oculta el menú...

  • Página 13: Ubicación Del Número De Serie

    Tabla 1-5 Funciones de la Tecla con el Logotipo de Windows (continúa) Tecla del Logotipo de Windows + flecha hacia la Mueve la ventana hacia la parte lateral derecha de la pantalla derecha Tecla del Logotipo de Windows + flecha hacia Minimiza la ventana abajo Tecla del Logotipo de Windows +...

  • Página 14: Actualizaciones De Hardware

    Esta guía se encuentra en la Web en http://www.hp.com/ergo. ¡ADVERTENCIA! Piezas internas energizadas y con movimiento Desconecte alimentación al equipo antes de extraer el gabinete.

  • Página 15: Desactivación Del Bloqueo Inteligente De Cubierta

    Para obtener la llave a prueba de fallas: ● Entre en contacto con un representante de ventas o proveedor de servicios autorizado de HP. Ordene el número de producto 166527-001 para adquirir la llave estilo llave inglesa o el número 166527-002 para adquirir la llave tipo destornillador.
  • Página 16 PRECAUCIÓN: Esté encendido o no, siempre hay voltaje aplicado a la placa del sistema si el sistema está conectado a una fuente de alimentación de CA. Debe desconectar el cable de alimentación con el fin de evitar daños a los componentes internos de la computadora. Utilice la Llave a prueba de fallas de la cubierta inteligente, extraiga los dos tornillos a prueba de manipulación indebida que fijan el bloqueo inteligente de cubierta al chasis.

  • Página 17: Extracción Del Panel De Acceso De La Computadora

    Extracción del panel de acceso de la computadora Retire/desenganche los dispositivos de seguridad que impidan la abertura de la computadora. Extraiga todos los medios extraíbles, como discos compactos o unidades Flash USB de la computadora. Apague la computadora correctamente a través del sistema operativo y luego todos los dispositivos externos.

  • Página 18: Reemplazo Del Panel De Acceso De La Computadora

    Reemplazo del panel de acceso de la computadora Coloque la computadora sobre su base de mayor superficie para lograr una mejor estabilidad. Deslice la lengüeta en la parte frontal final del panel de acceso debajo de la lengüeta en la parte frontal del chasis (1), después presione la parte trasera final del panel de acceso en la unidad para que se encaje en su lugar (2).

  • Página 19: Extracción Del Panel Frontal

    Extracción del panel frontal Retire/desenganche los dispositivos de seguridad que impidan la abertura de la computadora. Extraiga todos los medios extraíbles, como discos compactos o unidades Flash USB de la computadora. Apague la computadora correctamente a través del sistema operativo y luego todos los dispositivos externos.

  • Página 20: Extracción De Las Cubiertas De Unidad

    Extracción de las cubiertas de unidad Retire/desenganche los dispositivos de seguridad que impidan la abertura de la computadora. Extraiga todos los medios extraíbles, como discos compactos o unidades Flash USB de la computadora. Apague la computadora correctamente a través del sistema operativo y luego todos los dispositivos externos.

  • Página 21: Reemplazo Del Panel Frontal

    Reemplazo del panel frontal Inserte los tres ganchos en la parte lateral inferior del panel frontal en los orificios rectangulares del chasis (1), luego gire la parte superior del panel frontal en el chasis (2) y encájelo en su lugar. Figura 2-6 Reemplazo del panel frontal ESMX...

  • Página 22: Instalación De Memoria Adicional

    Instalación de memoria adicional La computadora incluye módulos de memoria doble en línea (DIMM) de memoria de acceso aleatorio sincrónica y dinámica de doble velocidad de datos 3 (DDR3-SDRAM). DIMM Los socket de memoria de la placa del sistema se pueden completar con hasta cuatro DIMM estándares del sector.

  • Página 23: Completando Socket Dimm

    Completando Socket DIMM Existen cuatro socket DIMM en la placa del sistema, con dos socket por canal. Los socket son rotulados XMM1, XMM2, XMM3, y XMM4. Los socket XMM1 y XMM2 funcionan en el canal de memoria A. Los socket XMM3 y XMM4 funcionan en el canal de memoria B. Figura 2-7 Ubicación de los socket DIMM Tabla 2-1...

  • Página 24: Instalación De Módulos Dimm

    canales. Si un canal tiene más memoria que el otro, el que tiene mayor cantidad debe asignarse al Canal A. Por ejemplo, si está completando los socket con un DIMM de 2 GB, y tres con DIMM de 1 GB, el Canal A debe completarse con la DIMM de 2 GB y un DIMM de 1 GB, y el Canal B debe completarse con los otros dos DIMM de 1 GB.
  • Página 25 Abra ambos pestillos del socket del módulo de memoria (1), e inserte el módulo de memoria en el socket (2). Figura 2-8 Instalación de un módulo DIMM NOTA: El módulo de memoria se puede instalar de una sola manera. Haga coincidir la muesca del módulo con la lengüeta del socket de memoria.

  • Página 26: Extracción O Instalación De Una Tarjeta De Expansión

    Extracción o instalación de una tarjeta de expansión La computadora posee tres ranuras de expansión PCI estándar de altura total, una ranura de expansión PCI Express x1, una ranura de expansión PCI Express x16, y una ranura de expansión PCI Express x16 que se reduce a una ranura x4.
  • Página 27 Apague la computadora correctamente a través del sistema operativo y luego todos los dispositivos externos. Desconecte el cable de alimentación de la toma eléctrica de CA y desconecte los dispositivos externos. PRECAUCIÓN: Esté encendido o no, siempre hay voltaje aplicado a la placa del sistema, si el sistema está...
  • Página 28 Antes de instalar una tarjeta de expansión, extraiga la cubierta de ranura de expansión o la tarjeta de expansión existente. Si está instalando una tarjeta de expansión en un socket vacío, retire la cubierta de la ranura de expansión correspondiente en la parte trasera del chasis. Retire la cubierta de la ranura de la tarjeta de expansión.
  • Página 29 Si está extrayendo una tarjeta PCI o una PCI Express x1 estándar, sostenga la tarjeta de cada extremo, y muévala cuidadosamente de un lado a otro hasta que los conectores salgan del socket. Levante la tarjeta hacia arriba y retírela. Asegúrese de no rozar la tarjeta contra los otros componentes.
  • Página 30 Si está retirando la tarjeta PCI Express x16, empuje y retire el retén ubicado en la parte trasera del socket de expansión y cuidadosamente mueva la tarjeta hacia adelante y hacia atrás hasta que los conectores sean liberados del socket. Levante la tarjeta hacia arriba y retírela. Asegúrese de no rozar la tarjeta contra los otros componentes.
  • Página 31 Para instalar una tarjeta de expansión nueva, deslice el soporte en el extremo de la tarjeta hacia abajo en la ranura de la parte trasera del chasis y presione firmemente la tarjeta en el socket en la placa del sistema. Figura 2-14 Instalación de la tarjeta de expansión NOTA:...

  • Página 32: Posición De Las Unidades

    Posición de las Unidades Figura 2-15 Posición de las unidades en la configuración de desktop y minitorre Tabla 2-3 Posición de las Unidades Tres compartimientos para unidades externas de 5,25 pulgadas para unidades adicionales (se muestran unidades ópticas y lector de tarjeta multimedia) Compartimientos para unidades internas de disco duro de 3,5 pulgadas NOTA: La configuración de la unidad en su computadora puede parecer diferente de la configuración de unidad...

  • Página 33: Extracción De Una Unidad De Un Compartimiento Para Unidades

    Extracción de una Unidad de un Compartimiento para Unidades PRECAUCIÓN: Todos los medios extraíbles deben retirarse de las unidades antes de extraer la unidad óptica de la computadora. Retire/desenganche los dispositivos de seguridad que eviten la abertura de la computadora. Extraiga todos los medios extraíbles, como discos compactos o unidades Flash USB de la computadora.
  • Página 34 ● Si está extrayendo un lector de tarjetas multimedia, desconecte el cable USB de la placa del sistema. Si el lector de tarjetas multimedia tiene un puerto 1394, desconecte el cable 1394 de la tarjeta PCI. Figura 2-17 Desconexión del Cable USB del Lector de Tarjetas Multimedia Figura 2-18 Desconexión del Cable 1394 del Lector de Tarjetas Multimedia Capítulo 2 Actualizaciones de Hardware...
  • Página 35 Extraiga la unidad del compartimiento para unidades de la siguiente manera: ● Para extraer la unidad de 5,25 pulgadas de la desktop, presione el drivelock amarillo (1) y deslice la unidad hacia fuera del compartimiento para unidades (2). PRECAUCIÓN: Cuando presione el drivelock amarillo, todas las unidades externas de 5,25 pulgadas son liberadas, así...
  • Página 36 ● Para extraer una unidad de disco duro o un compartimiento interno para unidad de 3,5 pulgadas, tire hacia arriba el mecanismo del drivelock verde (1) para esa unidad y deslice la unidad hacia fuera del compartimiento para unidades (2). Figura 2-21 Extracción de la unidad de disco duro Guarde la tarjeta en un estuche antiestático.

  • Página 37: Instalación De Unidades Adicionales

    Usted debe instalar los tornillos guía para asegurarse de que la unidad esté correctamente alineada en el compartimiento de la unidad y encajada en su lugar. HP le proporciona tornillos guía opcionales instalados en el chasis. La unidad de disco duro utiliza tornillos guía 6-32 de montaje de aislamiento, ocho de los cuales están instalados en el soporte de la unidad de disco...

  • Página 38: Conexiones De Unidad En La Placa Del Sistema

    Nº Tornillo Guía Dispositivo Tornillos Métricos M3 Negros Unidades de 5,25 pulgadas Tornillos de Montaje de Aislamiento 6-32 Plateados Unidades de Disco Duro de y Azul 3,5 pulgadas PRECAUCIÓN: Para evitar la pérdida de trabajo y daños a la computadora o la unidad: Si está...

  • Página 39: Instalación De Una Unidad De 5,25 Pulgadas En Un Compartimiento Para Unidades Externas

    Tabla 2-4 Conexiones de Unidad en la Placa del Sistema Conector de la Placa del Etiqueta de la Placa del Color Sistema Sistema SATA0 SATA0 azul oscuro SATA1 SATA1 blanco SATA2 SATA2 azul claro SATA3 SATA3 anaranjado eSATA ESATA negro Lector de Tarjetas Multimedia MEDIOS negro...
  • Página 40 Instale cuatro tornillos guía métricos M3 en los orificios inferiores ubicados en cada lado de la unidad (1). HP le proporciona cuatro tornillos guía métricos M3 adicionales en el soporte de la unidad de 5,25 pulgadas, debajo del panel de acceso. Los tornillos guía métricos M3 son negros.

  • Página 41: Instalación De Unidad De Disco Duro Sata De 3,5 Pulgadas En Compartimiento Interno

    Conecte el cable de alimentación (1) y el cable de datos (2) en la parte trasera de la unidad. Figura 2-25 Conexión de los cables de la unidad (se muestra unidad óptica) Si va a instalar una nueva unidad, conecte el extremo opuesto del cable de datos al conector apropiado de la placa del sistema.
  • Página 42 La unidad de disco duro utiliza tornillos guía 6-32 de montaje de aislamiento. Cuatro tornillos guía opcionales están instalados en el soporte de la unidad de disco duro, debajo del panel de acceso. Los tornillos guía de montaje de aislamiento suministrados por HP son plateados y azules. Consulte Instalación de unidades adicionales en la página 31...
  • Página 43 Deslice la unidad de disco duro en la caja de la unidad hasta que encaje correctamente. El mecanismo drivelock automáticamente fija la unidad en el compartimiento. Figura 2-27 Instalación de la unidad de disco duro en el compartimiento para unidades de disco duro PRECAUCIÓN: Asegúrese de que los tornillos guía estén alineados con las ranuras guía en la...

  • Página 44: Extracción Y Reemplazo De La Unidad De Disco Duro Extraíble De 3,5 Pulgadas

    Reemplace el panel de acceso de la computadora. Reconecte el cable de alimentación y encienda la computadora. Bloquee los dispositivos de seguridad que estén desenganchados cuando extraiga el panel de acceso de la computadora. Reconfigure la computadora, si es necesario. Extracción y Reemplazo de la Unidad de Disco Duro Extraíble de 3,5 pulgadas Algunos modelos están equipados con un Compartimiento Extraíble para Unidades de Disco Duro...
  • Página 45 Retire la cinta adhesiva que asegura el sensor térmico a la parte superior de la unidad de disco duro (1) y mueva el sensor térmico hacia fuera del transportador (2). Figura 2-30 Extracción del Sensor Térmico Extraiga los cuatro tornillos desde la parte inferior del transportador de la unidad de disco duro. Figura 2-31 Extracción de los Tornillos de Seguridad ESMX...
  • Página 46 Deslice la unidad de disco duro hacia atrás para desconectarla del transportador y luego levántela hacia fuera del transportador. Figura 2-32 Extracción de la Unidad de Disco Duro Coloque la nueva unidad de disco duro en el transportador y luego deslice la unidad de disco duro hasta que se encaje en el conector SATA en la placa de circuito del transportador.
  • Página 47 Reinstale los cuatro tornillos en la parte inferior del transportador para asegurar la unidad de forma segura en su lugar. Figura 2-34 Reemplazo de los Tornillos de Seguridad Coloque el sensor térmico en la parte superior de la unidad de disco duro en una posición que no cubra la etiqueta (1) y acople el sensor térmico en la parte superior de la unidad de disco duro con cinta adhesiva (2).
  • Página 48 Deslice la cubierta del transportador (1) y reinstale el tornillo en la parte trasera del transportador para asegurar la cubierta en su lugar (2). Figura 2-36 Reemplazo de la Cubierta del Transportador Deslice el transportador de la unidad de disco duro en el compartimiento de la computadora y bloquéelo con la llave suministrada.

  • Página 49: Cambio De Configuración De Minitorre Para Desktop

    Cambio de configuración de minitorre para desktop Retire/desenganche los dispositivos de seguridad que impidan la abertura de la computadora. Extraiga todos los medios extraíbles, como discos compactos o unidades Flash USB de la computadora. Apague la computadora correctamente a través del sistema operativo y luego todos los dispositivos externos.
  • Página 50 Deslice suavemente la unidad en el compartimiento más alto disponible hasta que se encaje. Cuando la unidad es debidamente encajada, el seguro de la unidad la fija en su lugar. Repita estas etapas para cada unidad. Figura 2-38 Instalación de la unidad en la configuración de desktop PRECAUCIÓN: El compartimiento inferior para unidades de 5,25 pulgadas tiene una profundidad menor que los dos compartimientos superiores.

  • Página 51: Cambio De Desktop A Minitorre

    Reinstale el subpanel (girándolo 90°) con respecto al logotipo ubicado en la parte inferior, hasta que encaje en el panel frontal. Figura 2-39 Cambio de configuración de minitorre para desktop Reemplace el panel frontal y el panel de acceso de la computadora. Reconecte el cable de alimentación y encienda la computadora.
  • Página 52 Para liberar las unidades del compartimiento para unidades de 5,25 pulgadas, presione el drivelock amarillo corto, como se muestra (1). Mientras presiona el drivelock, extraiga la unidades hacia fuera del compartimiento para unidades (2). Figura 2-40 Extracción de unidades de 5,25 pulgadas de los compartimientos para unidades (Desktop) Capítulo 2 Actualizaciones de Hardware ESMX...
  • Página 53 Deslice suavemente la unidad en el compartimiento más alto disponible hasta que se encaje. Cuando la unidad es debidamente encajada, el seguro de la unidad la fija en su lugar. Repita estas etapas para cada unidad. Figura 2-41 Instalación de la unidad en la configuración de minitorre PRECAUCIÓN: El compartimiento inferior para unidades de 5,25 pulgadas tiene una profundidad menor que los dos compartimientos superiores.
  • Página 54 Reinstale el subpanel (girándolo 90°) con respecto al logotipo ubicado en la parte inferior, hasta que encaje en el panel frontal. Figura 2-42 Cambio de configuración de desktop para minitorre Reemplace el panel frontal y el panel de acceso de la computadora. Reconecte el cable de alimentación y encienda la computadora.

  • Página 55: Apéndice A Especificaciones

    Especificaciones Tabla A-1 Especificaciones Dimensiones de la computadora 7 pulgadas 17,78 cm Altura 17,63 pulgadas 44,78 cm Ancho 17,5 pulgadas 44,45 cm Profundidad Dimensiones de la torre 17,63 pulgadas 44,78 cm Altura 7 pulgadas 17,78 cm Ancho 17,5 pulgadas 44,45 cm Profundidad Peso aproximado 24,54 libras...
  • Página 56 Tabla A-1 Especificaciones (continúa) Sistema de alimentación 115V 230V Rango de Voltaje de Funcionamiento (PS STD) 90-264 Vca 90-264 Vca Rango de Voltaje de Funcionamiento (EPA 87/89/85% a 90-264 Vca 90-264 Vca 20/50/100% PS cargando) Rango de Voltaje Nominal (PS STD) 100-240 Vca 100-240 Vca Rango de Voltaje Nominal (EPA 87/89/85% a 20/50/100% PS...

  • Página 57: Apéndice B Reemplazo De La Batería

    CA. La batería de litio sólo se utiliza cuando la computadora NO está conectada a la fuente de alimentación de CA. HP recomienda a sus clientes reciclar el hardware electrónico usado, los cartuchos de impresión HP originales, y las baterías recargables. Para obtener más información acerca de los programas de reciclaje, visite http://www.hp.com/recycle.
  • Página 58 PRECAUCIÓN: Esté encendido o no, siempre hay voltaje aplicado a la placa del sistema, si el sistema está conectado a una fuente de alimentación de CA. Debe desconectar el cable de alimentación con el fin de evitar daños a los componentes internos de la computadora. Extraiga el panel de acceso de la computadora.
  • Página 59 Para insertar la batería nueva, deslice un borde de la batería de reemplazo bajo el borde del soporte de batería con el lado positivo hacia arriba. Presione uno de los bordes hacia abajo hasta que la abrazadera se ajuste sobre el otro borde de la batería (2). Figura B-2 Extracción y reemplazo de una batería plana (Tipo 2) Tipo 3...
  • Página 60 Restablezca la fecha y la hora, sus contraseñas y cualquier configuración especial del sistema a través de la Utilidad de Configuración de la Computadora. Bloquee los dispositivos de seguridad que estén desenganchados cuando extraiga el panel de acceso de la computadora. Apéndice B Reemplazo de la Batería ESMX...

  • Página 61: Apéndice C Dispositivos De Seguridad Externos

    Instalación de un bloqueo de seguridad Los bloqueos de seguridad que se exhiben a continuación y en la página siguiente se pueden utilizar para proteger la computadora. Bloqueo de Cable de Seguridad HP/Kensington MicroSaver Figura C-1 Instalación de un bloqueo de cable ESMX Instalación de un bloqueo de seguridad...

  • Página 62: Candado

    Candado Figura C-2 Instalación de un candado Bloqueo de Seguridad para Business PC HP Apriete el cable de seguridad al enrollarlo alrededor de un objeto fijo. Figura C-3 Acoplado del Cable a un Objeto Fijo Apéndice C Dispositivos de Seguridad Externos...
  • Página 63 Pase los cables del teclado y del mouse a través del bloqueo. Figura C-4 Enroscado de los Cables del Teclado y del Mouse Atornille el bloqueo al chasis utilizando el tornillo suministrado. Figura C-5 Acoplado del Bloqueo al Chasis ESMX Instalación de un bloqueo de seguridad...

  • Página 64: Seguridad Del Panel Frontal

    Activación del Bloqueo Seguridad del Panel frontal El panel frontal puede bloquearse en su lugar instalando un tornillo de seguridad suministrado por HP. Para instalar el tornillo de seguridad: Retire/desenganche los dispositivos de seguridad que impidan la abertura de la computadora.
  • Página 65 Extraiga el tornillo de seguridad del interior del panel frontal. Figura C-7 Extracción del Tornillo de Seguridad del Panel Frontal Reinstale el panel frontal. Instale el tornillo a través del interior de la parte frontal del chasis en el panel frontal. El orificio para tornillo está...

  • Página 66: Apéndice D Descarga Electrostática

    Descarga Electrostática Una descarga de electricidad estática proveniente de los dedos u otros conductores puede dañar las placas del sistema o los demás dispositivos sensibles a la estática. Este tipo de daño puede reducir el ciclo de vida útil del dispositivo. Prevención de daños causados por la electricidad estática Para evitar daños causados por la electricidad estática, tenga en cuenta las siguientes precauciones:...
  • Página 67 Si no posee ninguno de los equipos sugeridos para una conexión a tierra adecuada, póngase en contacto con el distribuidor, revendedor o proveedor de servicios autorizado de HP. NOTA: Para obtener más información acerca de la electricidad estática, póngase en contacto con el distribuidor, revendedor o proveedor de servicios autorizado de HP.
