Notas:
• Régimen de entrada: Contacto de baja actividad, sin tensión y normalmente abierto (N.O.)
• Régimen de salida de la patilla N.° 4 ALARM RECOVERY OUT
hasta +5 V
• Régimen de salida de la patilla N.° 7 ALARM OUT 2 *
• Régimen de salida de la patilla N.° 6 ALARM RECOVERY OUT 1: De baja actividad, capacidad máxima de carga de +12 V
100 mA
• Régimen de salida de otras patillas: De baja actividad; capacidad máxima de carga de 24 V 100 mA, colector abierto con
una resistencia de 4,7 kΩ subido hasta +5 V (interior).
• La patilla N.° 24 SEQUENCE IN recibe una entrada de contacto cerrado para avanzar la secuencia un paso. Esta entrada
no inicia una secuencia sino que avanza la secuencia actualmente en ejecución un paso.
• La patilla N.° 25 SEQUENCE OUT suministra un pulso negativo cuando la secuencia que está ejecutándose en el monitor
de pantalla múltiple avanza un paso.

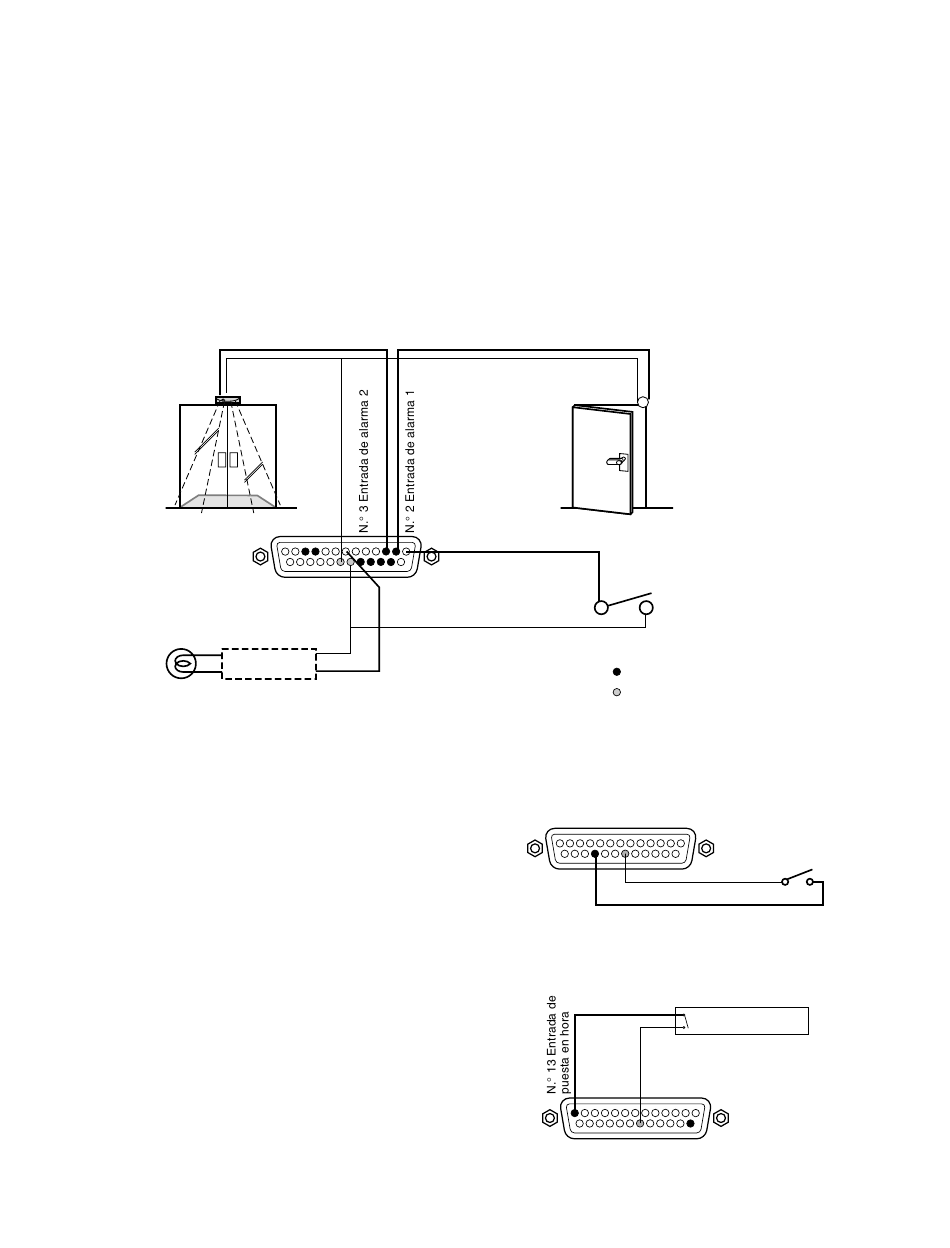

G Conexión de alarmas
El equipo dispone de ocho entradas de alarma y de dos salidas con capacidad de accionamiento distinta..
Sensor
Indicador de alarma
*1: Utilícese si el indicador excede la capacidad de accionamiento del terminal de salida de alarma.
*2: Conectar al N.° 6 ALARM OUT 1 en caso de utilizar un dispositivo de baja actividad.
G Conexión de grabación externa
Cuando se activa el interruptor, el modo de grabación
cambia de modo de temporizador interno a modo externo
(EXT REC MODE) indicado en el menú REC SETUP.
G Conexión de puesta en hora
El temporizador interno se calibra con esta entrada.
Relé *1
N.° 7 Salida de alarma 2 *2
: De alta actividad, con una resistencia de 200 Ω subida
*1
2
: De alta actividad, con una resistencia de 4,7 kΩ subida hasta +12 V.
N.° 22 Modo de grabación externa
Interruptor
de puerta
Interruptor de
reposición de
alarmas externas
Terminales de entrada de alarma
Terminales de tierra de la señal
Reloj principal
Contacto sin tensión N. O.
N. O.= normalmente abierto
17
