Capítulo 5 Conexiones Eléctricas

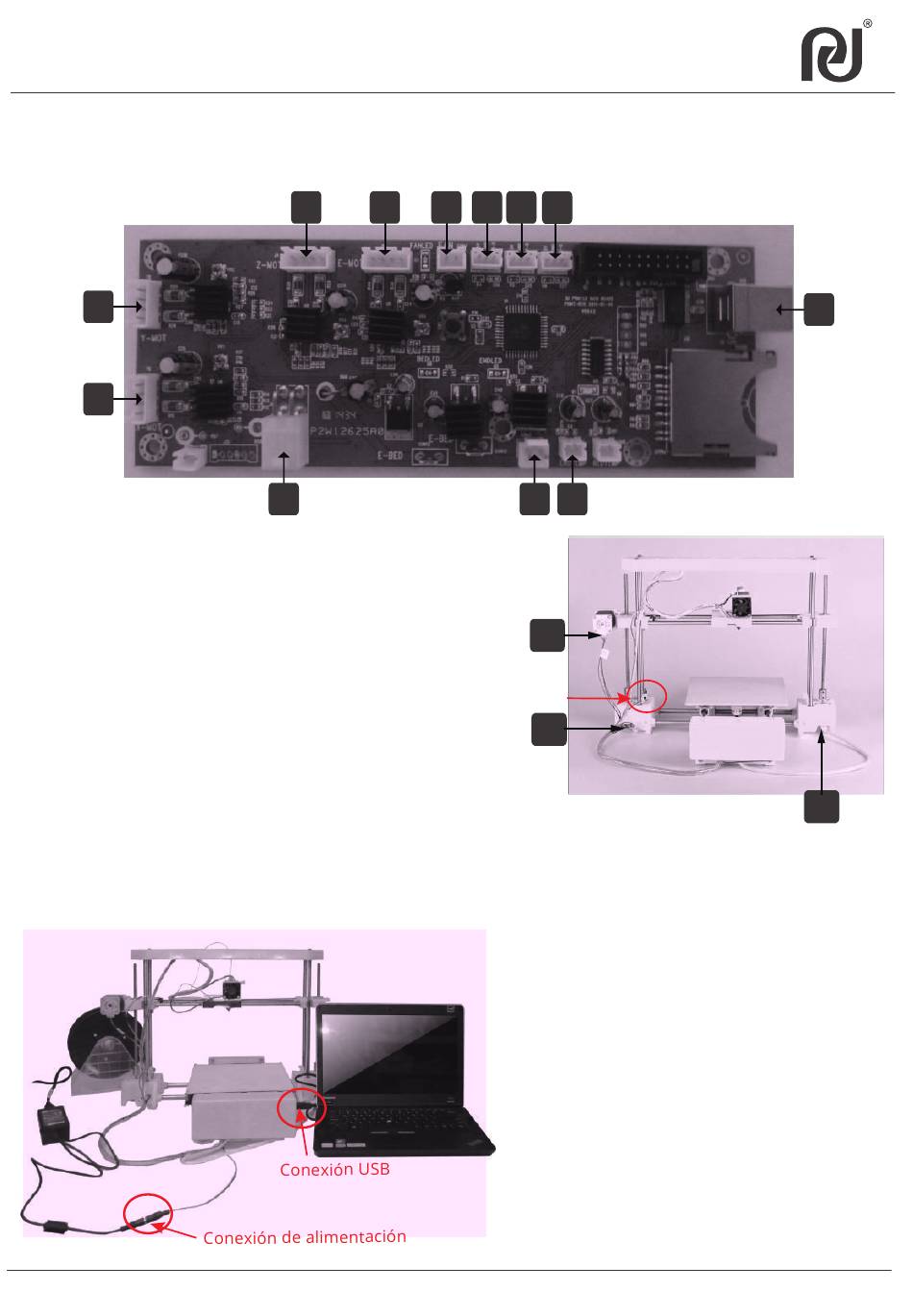

5.1 Conecte correctamente los cables a la placa base como se muestra abajo en
la fotografía. (Cada cable está correctamente etiquetado).
2
1
1. X-MOTOR
2. Y-MOTOR
3. Z-MOTOR
4. E-MOTOR
3R. conectar a Z-Motor
3L. conectar a Z-Motor
2A conectar a Y-Motor
5.2 Configurar impresora 3D CoLiDo DIY.
Conectar a la corriente usando el cable de alimentación, posteriormente
conectar la impresora al PC mediante el cable USB.
3
12
5. FAN
9. USB Cable Port
6. XSTOP
10. ETEMP
7. YSTOP
11. HOTEND
8. ZSTOP
12. POWER INPUT
4
5
6 7 8
11 10
2A
Final de Carrera Z
3L
NOTA: Asegúrese
de montar el Final
de Carrera en el
módulo Z izquierda
Recordar durante la instalación eléctrica.
1. El usuario debe conectar el cable a la
placa base siguiendo la correspondencia de
la etiqueta del cable con su marca
correspondiente en la placa base.
2. No conectar la fuente de alimentación
hasta no terminar con la conexión eléctrica.
3. No retorcer el cable de alimentación ya
que puede ocasionar fallos de conexión en
la impresora.
7
9
3R
