BENDIX D-2 Información De Servicio

Gobernador Bendix
TAPA
PUERTO DE
ESCAPE -
NO LO TAPE O
BLOQUEE
PUERTOS
DEL
DESCARGADOR (3)
PUERTOS DEL
DEPÓSITO (3)
TRASPARENTE/NE-
AZUL NO METÁLICO
GRO NO METÁLICO
CON JUNTA TÓRICA
20
JUNTA TÓRICA
FIGURA 2 - TIPOS DE TAPA
DESCRIPCIÓN

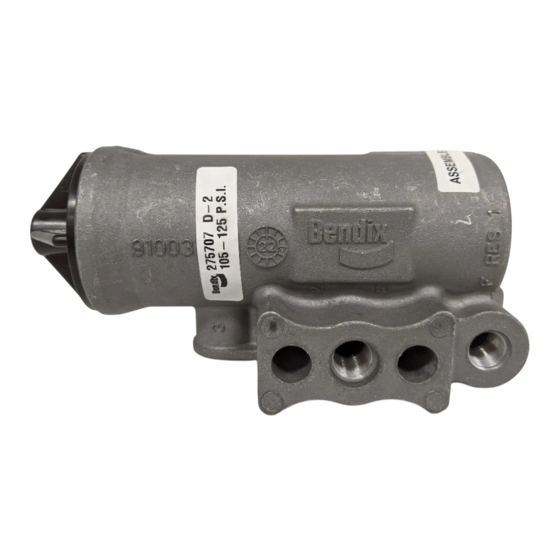

El gobernador Bendix D-2
® ®
de descarga, controla automáticamente la presión de aire en el
freno de aire o en el sistema de suministro de aire, entre una
presión máxima (desactivación) y una presión mínima (activación).
El compresor funciona de manera continua cuando el motor
está encendido, pero la compresión real del aire la controla el
gobernador, que activa el mecanismo de descarga del compresor,
el que a su vez detiene o inicia la compresión de aire cuando
se alcanzan las presiones máxima o mínima en el depósito.
Información de servicio
Información de servicio
D-2
® ®
ASIENTO DEL RESORTE
1
ANILLO DE
RETENCIÓN
17
RESORTE DE AJUSTE DE
PRESIÓN
19
ASIENTO DEL
RESORTE INFERIOR
18
GUÍA DEL RESORTE
19
ASIENTO DEL
RESORTE INFERIOR
8 JUNTA TÓRICA
12 JUNTA TÓRICA
ORIFICIOS DE
MONTAJE
(2)
JUNTA TÓRICA
RESORTE DE LA
VÁLVULA DE
ENTRADA/ ESCAPE
FIGURA 1 - GOBERNADOR BENDIX
CAUCHO NEGRO
, que funciona junto con el mecanismo
16
4
TORNILLO DE
SUPERIOR
AJUSTE
TUERCA DE
BLOQUEO
5
VÁSTAGO
DE ESCAPE
8
9
15
10
ANILLO DE
VÁLVULA DE
RETENCIÓN
ENTRADA/ESCAPE
5
11
15
El gobernador D-2 contiene orificios de montaje que permiten el
montaje directo en el compresor o el montaje remoto.
Los orificios roscados para tubería consisten en tres puertos
de depósito (rosca de tubo de 1/8 de pulg.), tres puertos de
descargador (rosca de tubo de 1/8 de pulg.) y un puerto de escape
(rosca de tubo de 1/8 de pulg.). Nota: para que el gobernador
funcione debidamente, el puerto de escape nunca se debe
bloquear o tapar. Si es necesario, están disponibles respiraderos
para evitar que la contaminación entre al gobernador mediante
el puerto de escape.
14
ANILLO DE ARANDELA
3
RETENCIÓN
11
PISTÓN
2
CUERPO
6
RESORTE DEL
VÁSTAGO
DE ESCAPE
7
FILTROS
11
PISTÓN
D-2
® ®
5
11
NO METÁLICA
FIGURA 3 - TIPOS DE PISTÓN
13
12
JUNTA TÓRICA
10
VÁLVULA DE EN-
TRADA/ESCAPE
9
RESORTE DE LA
VÁLVULA DE LA
TAPA DE ENTRADA/
ESCAPE
15
ANILLO DE
RETENCIÓN
METÁLICA
1
