EGi Domos2 40426 Manual De Instrucciones

4 0 4 2 6
Domos2
es manual de i nstr uc ci one s
40426 Etapa digital 2x25 W o 1x50 W con entrada PIN y Auto Line IN
Especificaciones técnicas
Tensión de alimentación 115 ~ 230 V~; 50/60 Hz
Consumo máximo 66 W
Potencia de salida de sonido 25 + 25 W (estéreo) o 50 W (mono)
Impedancia mínima de salida 4 (estéreo) o 2 (mono)
Impedancia de entrada Modo LINE IN: 33 K
Modo PIN IN: 14 K
Sensibilidad de entrada Modo LINE IN: 500 - 750 mV
Modo PIN IN: 1 - 3 V
Esquema de conexión
Salida de audio,
EJEMPLO DE CONEXIÓN A FUENTES DE AUDIO EXTERNAS
mezcladores, PC,
tablet, móvil, CD, DVD...
3 conductores
2 0 1 – +L – +R

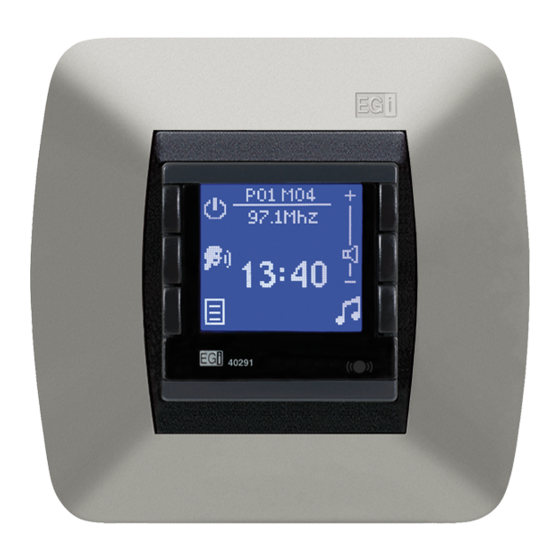

40291
3 4 5 6 7 8 9
EJEMPLO DE CONEXIÓN
A MANDOS EGi
230 V~
CONEXIÓN EN MODO MONO PUENTE
Desde 2 altavoces de 4 en paralelo, hasta 16 altavoces de 32 Ω (total mín. 2 Ω).
1.5 W; 32 1.5 W; 32 1.5 W; 32 1.5 W; 32 1.5 W; 32
Funcionamiento
1 2
L R ON COM AUTO
N L –L L R +R
8 7
FUNCIONAMIENTO
IMPORTANTE: Antes de realizar ninguna conexión asegúrese de que la etapa de potencia no esté conectada a la red eléctrica.
La etapa de potencia 40426 necesita estar correctamente conectada antes de recibir alimentación, ya que se configura automáticamente tal y como se han realizado sus
conexiones al recibir red eléctrica. En caso de realizar cualquier cambio es necesario desactivar la red eléctrica, realizar el cambio y volver a conectar a la red eléctrica.
CONEXIONADO
Para comenzar a conectar la etapa de potencia 40426 siga las siguientes indicaciones.
AUDIO INPUT
Se pueden conectar 2 tipos de líneas de entrada (1) detectables manual o automáticamente.
• EGi PIN audio procedente de módulos EGi, con señales de audio de 3 V~ + señales de activación de +4.5 a 7 Vdc, para activar el encendido de la etapa
automáticamente a la vez que incorpora una señal de audio de valor suficiente para llevar líneas de cable paralelo o trenzado.
• LINE audio procedente de fuentes de sonido o módulos preamplificados, con señales de audio de 250 mV~ a 750 mV~ sin ningún tipo de activación.
POWER ON CONTROL
Para poder activar la etapa manual o automáticamente con señales preamplificadas, puede hacerlo de 2 maneras mediante el siguiente tipo de conexionado (2).
• ON/COM - Mediante estos 2 contactos normalmente abiertos (NA), podemos activar la etapa manualmente cerrando dicho contacto a través de un puente cerrado,
relés o interruptores normalmente abiertos (NA), para cerrarlos y activar la etapa en POWER ON. Mientras el contacto esté cerrado la etapa estará encendida (ON).
• AUTO/COM - Mediante estos 2 contactos normalmente abiertos (NA), podemos activar la etapa automáticamente cerrando dicho contacto a través de un
puente. Des esta forma, la etapa queda en estado de stand-by pero activando el sistema de detección de audio para encender la etapa cuando se detecte
una señal de audio. Dicha detección funciona y activa la etapa de potencia en el momento que hay una señal de audio mínima.
Durante el tiempo que haya música la etapa funcionará indefinidamente hasta que no aparezcan huecos de silencio de más de 30 segundos. A partir de ese
tiempo la etapa pasará a modo stand-by hasta que vuelva a detectar otra señal de audio.
NOTA: Existen pasajes en la música de intervalos similares, pero son muy puntuales y no importantes ya que la etapa volverá a activarse en el momento que
haya audio. Se recomienda tener especial cuidado en el cableado a utilizar entre la fuente musical y la etapa; ya que estos pueden inducir ruidos que nos
activen la etapa sin existir audio. Para ello, utilizar cable trenzado para líneas EGi PIN o líneas coaxiales apantalladas para entradas LINE IN.
Avda. Almozara, 79 • 50003 ZARAGOZA - España • T. +34 976 40 53 53 • F. +34 976 40 53 54 • e-mail: info@egiaudio.com • www.egiaudio.com
Respuesta en frecuencia (@ –3 dB) 20 Hz ÷ 20 KHz
Distorsión (THD) 0.1%
Alojamiento En carril DIN o empotrable en caja EGi
ref. V11F + embellecedor ref. 40810
Peso (Kg.) 0.36
Dimensiones (mm) 105 x 85.5 x 65
Cierre de contacto relé
o interruptor de encendido fijo
ON/COM (NA).
L R ON COM AUTO
Cierre de contacto para activación
detección automática de audio
AUTO/COM.
N L –L L R +R
2 conductores
CONEXIÓN EN MODO ESTÉREO
Desde 1 altavoz de 4 , hasta 8 altavoces de 32 Ω
en paralelo (total mín. 4 Ω).
25 W; 4 Ω
25 W; 4 Ω
1 Entrada de audio externa (PIN o LINE IN).
2 Encendido externo opcional (ON fijo o AUTO automático).
3
3 Led indicador de estado en reposo (STBY).
4
4 Led de encendido (ON).
5
5 Detección de conexión en modo mono puente.
6
6 Led de protección contra cortocircuito, sobrecarga o temperatura.
7 Salida de altavoces estéreo ( – L + L; – R +R) y mono puente ( / ).
8 Entrada de alimentación o tensión de red.
SPEAKERS CONNECTION
Para detectar el modo de conexión realizado, primero conectar los altavoces en la salida SPEAKER CONNECTION (7) según el modo deseado, y luego alimentar
a la etapa con corriente eléctrica en la entrada de alimentación.
Antes de realizar cualquier cambio en el modo de conexión de los altavoces, recuerde quitar primero la alimentación de red, segundo modificar la conexión
de los altavoces y por último volver a conectar la alimentación de red (NO REALIZAR CAMBIOS DE CONEXIÓN EN ALTAVOCES MIENTRAS EXISTA
ALIMENTACIÓN DE RED).
• CONEXIÓN EN MODO ESTÉREO (– L + / – R +) - Conectando 2 líneas de altavoces obtenemos una conexión estéreo. Una en el canal izquierdo (Left) y otra
en el canal derecho (Right). De esta manera al recibir la corriente eléctrica, la etapa detectará que el funcionamiento es modo estéreo de 2x25 W y la impedancia
mínima por línea no debe ser inferior a 4 .
• CONEXIÓN EN MODO MONO BRIDGE ( / ) - Conectando 1 línea de altavoces en modo puente, al recibir la corriente eléctrica, la etapa de potencia pasa
a modo mono sumando las entradas L y R, obteniendo un solo canal en modo puente de máximo de 1x50 W e impedancia mínima no inferior a 2 .
Esta conexión tiene la peculiaridad de ir solo en las 2 tomas centrales de la regleta "conexiones de altavoces", y no deben usarse las 2 conexiones laterales
de la misma.
NOTA: Para garantizar una correcta reproducción de audio y de frecuencias graves, ES OBLIGATORIO respetar las polaridades de los altavoces y de la etapa
en todo momento; tanto las conexiones en paralelo como las conexiones en serie.
TOMA DE RED ELÉCTRICA
Para conectar la red eléctrica asegúrese de que no existe corriente en los cables a conectar. Seguidamente, desatornille la tapita de protección (8), suelte la regleta
de conexión y conecte debidamente línea por línea el NEUTRO, la FASE y la TIERRA (evite dejar filamentos sueltos). Conecte de nuevo la regleta enchufable a la
etapa de potencia, oriente la salida de los cables hacia la parte inferior y cierre con la tapa protectora.
LEDS DE ESTADO
La finalidad de estos leds es informar al instalador o usuario del estado en que se encuentra la etapa de potencia.
• STBY (3) - Indica que existe alimentación de red continua en la fuente de alimentación interna y que, en caso de ser el único led encendido, la etapa se
encuentra en modo STAND-BY.
• POWER ON (4) - Indica que la etapa está activada y encendida en funcionamiento; bien por entrada PIN, bien por entrada LINE IN AUTO o por entrada LINE IN ON.
• MONO BRIDGE 50 W (5) - Indica que se ha conectado solo una línea de altavoces en modo PUENTE en el centro de las tomas centrales de la regleta
"conexiones de altavoces", que la etapa se ha puesto en modo MONO PUENTE.
• PROTECTION (6) - Indica que durante el funcionamiento de la etapa se ha detectado una protección de la misma; bien por exceso de temperatura, cortocircuito
en las líneas de altavoces, impedancias inferiores a las recomendadas en las líneas de altavoces, derivaciones de estas líneas a tierra o por picos de armónicos
muy elevados.
IMPORTANTE
Lea detenidamente estas "Instrucciones de seguridad" antes de utilizar cualquier producto EGi.
SOBRE ESTE MANUAL
Todos los esfuerzos han sido realizados para asegurar que los contenidos
de este manual sean correctos y estén actualizados. Sin embargo, no es
posible garantizar la fidelidad de los contenidos, y el fabricante se reserva
el derecho de efectuar cambios sin previo aviso.
SOPORTE TÉCNICO
Si durante el uso de su sistema se encuentra con un problema, y no puede
solucionarlo consultando el manual, por favor, contacte con su instalador.
Puede también consultar la web www.egiaudio.com donde encontrará
información actualizada y otros recursos para dar solución a su problema.
INFORMACIÓN DE COPYRIGHT
Ninguna parte de este manual, incluyendo los productos o el software
descrito en él, podrá ser reproducido, transmitido, almacenado en sistemas
de recuperación, o traducido a ningún idioma en forma o medio alguno,
exceptuando documentación almacenada por el comprador para realizar
copias de seguridad, sin expreso consentimiento previo y por escrito del
fabricante.
Los productos y nombres corporativos que aparecen en este manual pueden
ser marcas registradas o copyright de sus respectivas compañías, y son
utilizadas aquí solo por motivos de identificación o explicativos y en beneficio
del dueño, sin intención de infringir dichas normas.
INSTRUCCIONES DE SEGURIDAD
Este sistema ha sido diseñado y fabricado para cumplir con los últimos
estándares de seguridad para equipos electrónicos en el ámbito
doméstico. Sin embargo, para asegurar un uso seguro de este producto,
es importante tener en cuenta las instrucciones indicadas en esta
documentación.
• Ningún producto de EGi deberá cubrirse con cualquier elemento que
dificulte su ventilación.
• No deben situarse sobre el aparato fuentes de llama desnuda tales como
velas encendidas o similares.
• No verter agua, no exponer a goteo o proyecciones de agua.
• Cortar el suministro de corriente antes de efectuar cualquier intervención
en la instalación.
• No exponga el producto a la acción directa del sol.
• No presionar con fuerza las partes móviles del producto.
• El usuario debe evitar cualquier intento de intervención o reparación del
producto y dirigirse únicamente a personal cualificado.
• Utilice únicamente los accesorios suministrados por EGi.
• EGi declina toda responsabilidad que derive del uso impropio del producto
o de un uso distinto de aquel para el que está destinado (ver el apartado
Garantía).
EGi garantiza sus fabricados electrónicos y electroacústicos contra cualquier defecto de fabricación que afecte a su funcionamiento durante 36 meses a
partir de la fecha de su producción (indicada en cada fabricado), comprometiéndose a reparar o reponer los módulos defectuosos cuyo fallo, siempre
a juicio de EGi, se deba a defecto de fabricación, sin cargos de repuestos.
Esta garantía no incluye gastos de envío de módulos, ni mano de obra de sustitución en la instalación de los citados módulos electrónicos y electroacústicos.
En ningún caso la garantía cubre los desperfectos o roturas de piezas embellecedoras (rejillas, embellecedores, carátulas, marquillos...).
Esta garantía se refiere únicamente al concepto de sustitución en fábrica de los módulos producidos por EGi, excluyéndose cualquier otra cobertura o
responsabilidad sobre el resto de materiales o el conjunto de la instalación puesta a disposición del usuario, pero que EGi no suministra ni ejecuta.
Por lo tanto no quedan cubiertas por esta garantía:
a. La instalación e interconexionado entre sus módulos.
b. Las consecuencias de abuso o mal uso del producto, incluyendo pero no limitado a:
b.1. No usar el producto para fines normales, o no seguir las instrucciones de EGi, para el correcto uso y mantenimiento del mismo.
b.2. La instalación o utilización de los productos de forma no concordante con las normas técnicas o de seguridad vigentes.
c. Las averías producidas por la incorrecta instalación de los módulos, o con cable que no sea el adecuado.
d. Las averías generadas por intervención de persona no autorizada por EGi.
e. Las consecuencias de mezcla con equipos de otro origen, así como adaptaciones, modificaciones, ajustes y/o tentativas de ajustes, irrespectivamente de que
ello haya sido efectuado de forma técnicamente correcta en principio, siempre que no exista expresa autorización por EGi.
f. Las consecuencias de accidentes, catástrofes naturales o cualquier causa ajena al control de EGi, incluyendo pero no limitado al rayo, agua y
disturbios públicos.
En todos estos casos excluidos de la garantía, y siempre que los módulos no sean juzgados como defectuosos por parte de EGi, su remitente deberá hacerse
cargo del importe total de la reparación, y caso de producirse visita de nuestros técnicos, su solicitante correrá con los gastos originados sin causa justificada
de garantía.
EGi se reserva el derecho a modificar en cualquier momento sus productos. Si bien se trata de presentar la documentación actualizada, puede que los documentos
y la imagen proporcionada no coincidan con el producto adquirido.
ATENCIÓN: Si Vd. observa algún problema en su instalación EGi nuestro Servicio de Atención al cliente le atenderá de 9 h. a 15 h.
Información
El signo de exclamación dentro de un triángulo indica la
existencia de importantes instrucciones de operación y
mantenimiento en la documentación que acompaña al producto
y la existencia de componentes internos cuyo reemplazo puede
afectar a la seguridad.
Aparato de Clase I.
El signo del rayo con la punta de flecha, alerta contra la presencia
de voltajes peligrosos. Para reducir el riesgo de choque eléctrico,
no retire la cubierta.
Los signos del rayo cerca de los terminales de salida del
amplificador alertan del riesgo de choque eléctrico en condiciones
normales de uso (terminales peligrosos al tacto). No toque dichos
terminales mientras el equipo esté encendido.
El presente producto no puede ser tratado como residuo
doméstico normal, sino que debe entregarse en el
correspondiente punto de recogida de equipos eléctricos y
electrónicos.
El producto es conforme a las Directivas Europeas que le aplican.
RESPONSABILIDAD
Debido al amplio espectro de servicios y dispositivos con los que interactúa el
sistema, el fabricante no puede responsabilizarse de fallos o funcionamientos
defectuosos o anómalos de dispositivos o sistemas no fabricados por EGi
conectados o usados por cualquier módulo de la serie.
DECLARACIÓN DE CONFORMIDAD
Electroacústica General Ibérica, S. A. con dirección en Avda. Almozara, 79 - 50003
Zaragoza (España), declara bajo su única responsabilidad que los equipos
descritos en este manual incorporan las funciones especificadas en cada caso
y son conformes con la normativa vigente: Directiva 2004 / 108 CE, relativa a
la compatibilidad electromagnética y Directiva de Baja Tensión 2006 / 95 / CE,
relativa a la seguridad de los receptores de baja tensión.
Debido a la política de mejora constante, EGi se reserva el derecho a
modificar en cualquier momento sus productos. Si bien se trata de
presentar la documentación actualizada, puede que los documentos y la
imagen proporcionada no coincidan con el producto adquirido.
Puede consultar las últimas versiones de documentación en
www.egiaudio.com
EGi no se responsabiliza de posibles errores en el texto o referencias.
Todas las marcas citadas están registradas por sus propietarios.
Garantía
