Manuales relacionados para Darwin RM40
Resumen de contenidos para Darwin RM40

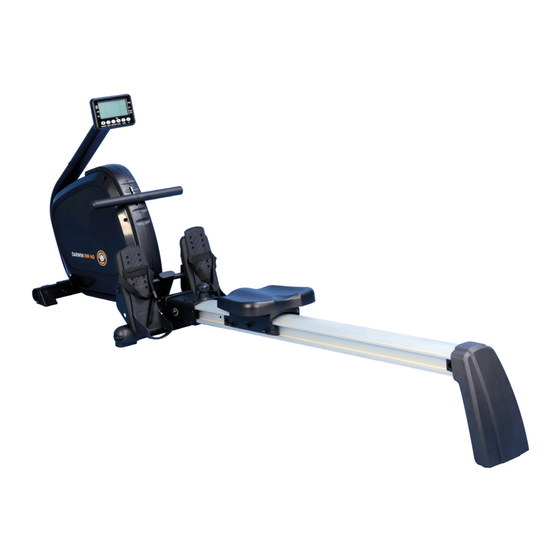

- Página 1 Instrucciones de instalación y uso max. 120 kg ~ 30–60 Min. 32,8 kg L 222 | An 51 | Al 84 DFRM40.01.04 N.º art. DF-RM40 DARWIN RM40...
- Página 2 RM40...
-
Página 3: Tabla De Contenido
Índice INFORMACIÓN GENERAL Datos técnicos Seguridad personal Seguridad eléctrica Lugar de instalación INSTRUCCIONES DE MONTAJE Indicaciones generales Volumen de suministro Instalación INSTRUCCIONES DE USO Indicador de la consola Función de las teclas Encendido y configuración del aparato Modo reposo Programas 3.5.1 Programa manual 3.5.2 Programas predefinidos 3.5.3 Programas controlados por frecuencia cardíaca... - Página 4 ACCESORIOS RECOMENDADOS PEDIDO DE RECAMBIOS Número de serie y descripción del modelo Lista de piezas Vista explosionada GARANTÍA CONTACTO RM40...
-
Página 5: Exención De Responsabilidad
Las bicicletas estáticas y los aparatos de musculación de Darwin son fáciles de utilizar y tienen un diseño compacto y elegante. Con nuestro equipamiento, queremos ayudarle a lograr sus objetivos deportivos, independientemente de si desea adelgazar o entrenar para un triatlón. -
Página 6: Acerca De Estas Instrucciones
⚠ PELIGRO Indica posibles situaciones perjudiciales que provocan lesiones graves o mortales en caso de infracción. INDICACIÓN Indica información adicional de utilidad. Conserve cuidadosamente estas instrucciones para consultar información, realizar las labores de mantenimiento o realizar pedidos de repuestos. RM40... -
Página 7: Información General
INFORMACIÓN GENERAL Datos técnicos Indicador LCD de: Total de golpes de remo Golpes de remo por minuto Tiempo de entrenamiento en minutos Distancia en metros Tiempo/500 m: medio/actual Consumo calórico en kcal Frecuencia cardíaca (si se utiliza una banda torácica) Vatios Resistencia Programas de entrenamiento totales: 22... -
Página 8: Seguridad Personal
Para evitar ponerse en peligro a sí mismo y a otras personas, asegúrese de que durante el entrenamiento nadie se encuentre en el área de movimiento del aparato. ࣑ ATENCIÓN Queda prohibido introducir objetos de cualquier tipo en las aberturas del aparato. RM40... -
Página 9: Seguridad Eléctrica
Seguridad eléctrica PELIGRO ⚠ Para reducir el riesgo de descarga eléctrica, desconecte el aparato del enchufe al finalizar el entrenamiento, antes de su montaje o desmontaje y al realizar las labores de mantenimiento y limpieza del aparato. Al hacerlo, no tire del cable. ⚠... -
Página 10: Lugar De Instalación
(superior al 70 %), como piscinas. Utilice una estera protectora para proteger las superficies delicadas (como parqués, laminados, suelos de corcho o alfombras) de la presión y el sudor y compensar pequeños desniveles. Zona de entrenamiento Espacio libre recomendado RM40... -
Página 11: Instrucciones De Montaje
INSTRUCCIONES DE MONTAJE Indicaciones generales ⚠ PELIGRO No deje en los alrededores herramientas ni material de embalaje, como láminas o piezas pequeñas, ya que podrían representar un peligro de asfixia para los niños. Mantenga a los niños alejados durante el montaje del aparato. ⚠... -
Página 12: Volumen De Suministro
En caso de reclamación, contacte con su proveedor. PRECAUCIÓN ⚠ Si el volumen de suministro no incluye todas las piezas o incluye piezas dañadas, no puede procederse con el montaje. RM40... -
Página 13: Instalación
Instalación Antes de comenzar con la instalación, observe atentamente los pasos de montaje y realice el montaje siguiendo el orden indicado. NOTA En primer lugar, atornille todas las partes sin apretarlas y compruebe su correcto ajuste. Únicamente utilice la herramienta para apretar los tornillos cuando así se indique. Paso 1: montaje de las patas Monte la pata delantera (100) y la pata central (5) en la estructura principal (22) con arandelas de... - Página 14 Monte la cubierta (12) en la pata trasera (13) con cuatro tornillos (72), arandelas (81) y arandelas de muelle (86), véase la figura 3. Monte el raíl en la estructura principal. Utilice dos arandelas (78), un tornillo (84) y una tuerca de sombrerete (55). RM40...
- Página 15 Paso 3: montaje de los reposapiés Monte los reposapiés (10) con el eje (16), dos tubos guía (106), dos arandelas (77) y dos tornillos (91).
- Página 16 Esto podría provocar fallos técnicos. Conecte el adaptador de red (99) al aparato y enchúfelo a una toma de corriente que cumpla con las especificaciones de la sección Seguridad eléctrica. RM40...
-
Página 17: Instrucciones De Uso
INSTRUCCIONES DE USO NOTA Antes de comenzar el entrenamiento, familiarícese con todas las funciones y posibilidades de configuración del aparato. Recurra a un especialista para que le explique el uso adecuado de este producto. Indicador de la consola... - Página 18 Programas controlados por frecuencia cardíaca (55 %, 75 %, 90 % de su H.R.C. frecuencia cardíaca máxima o frecuencia cardíaca objetivo TAG) RACE Competición de remo entre el usuario y el ordenador USER Programa definido por el usuario con sus propios valores de resistencia RM40...
-
Página 19: Función De Las Teclas
Función de las teclas START/STOP Iniciar o detener/interrumpir el entrenamiento de remo Aumentar el valor de la función o seleccionar el ajuste DOWN Reducir el valor de la función o seleccionar el ajuste ENTER Confirmar el ajuste o la selección 1. -
Página 20: Programas
Cuando uno de los valores predefinidos llega a cero, la consola se detiene. La función se ilumina en 1 Hz y suena una señal durante 8 segundos. Se muestra el valor medio. Pulse cualquier tecla para detener la señal. TIME vuelve al valor ajustado anteriormente. Pulse la tecla RESET para volver al menú principal. Figura 2 Figura 3 RM40... -
Página 21: Programas Predefinidos
3.5.2 Programas predefinidos Pulse UP o DOWN para seleccionar el modo de programa. Pulse ENTER para confirmar. Pulse UP o DOWN para seleccionar un perfil (P1 a P12, fig. 4). Pulse ENTER para confirmar. Pulse UP o DOWN para ajustar TIME (fig. 5). Pulse ENTER para confirmar. Pulse START/STOP para comenzar el entrenamiento. -
Página 22: Programas Controlados Por Frecuencia Cardíaca
15 segundos. Suena una señal de alarma cada 2 segundos. Si su frecuencia cardíaca sigue siendo más elevada cuando se alcanza el nivel de resistencia más bajo (1), la consola detendrá automáticamente el entrenamiento para su seguridad. Pulse la tecla RESET para volver al menú principal. RM40... - Página 23 Figura 6 Figura 7 Figura 8 Figura 9...
-
Página 24: Modo Race (Carrera)
Cuando una función alcanza el valor objetivo, el sistema se detiene. PC o USER muestran los datos terminados (fig. 14). Se emite una señal acústica. Pulse cualquier tecla para detener la señal. Pulse la tecla RESET para volver al menú principal. Figura 10 Figura 11 Figura 12 Figura 13 Figura 14 RM40... -
Página 25: Modo User (Usuario)
3.5.5 Modo User (usuario) Pulse UP o DOWN para seleccionar el modo USER (fig. 10). Pulse ENTER para confirmar. Pulse ARRIBA o ABAJO para ajustar el nivel de resistencia de cada columna (fig. 15). Pulse ENTER para pasar a la siguiente columna. Mantenga pulsado MODE durante 2 segundos para finalizar o abandonar la entrada. -
Página 26: Modo Recovery
0:00. El estado se muestra con F1 a F6 (fig. 18), véase la siguiente tabla. Figura 17 Figura 18 Excelente 1.0 < F < 2.0 Buena 2.0 < F < 2.9 Satisfactoria 3.0 < F < 3.9 Suficiente 4.0 < F < 5.9 Por debajo de la media Insuficiente RM40... -
Página 27: Almacenamiento Y Transporte
ALMACENAMIENTO Y TRANSPORTE Indicaciones generales ⚠ ADVERTENCIA Debe elegirse un lugar de almacenamiento que impida un uso inadecuado a manos de terceros o de niños. En caso de que su aparato no disponga de ruedas de transporte, deberá desmontar el aparato antes de transportarlo. -
Página 28: Mecanismo De Plegado
PRECAUCIÓN Asegúrese de que el raíl está correctamente encajado en el estado de almacenamiento (fig. C). Para volver a plegar el raíl, levántelo ligeramente para desengancharlo. A continuación, baje lentamente el raíl y vuelva a apretar el botón giratorio. RM40... -
Página 29: Solución De Problemas, Cuidado Y Mantenimiento
SOLUCIÓN DE PROBLEMAS, CUIDADO Y MANTENIMIENTO Indicaciones generales ⚠ ADVERTENCIA No realice modificaciones al aparato. PRECAUCIÓN ⚠ Las piezas dañadas o desgastadas pueden comprometer su seguridad y la vida útil del aparato. Por consiguiente, reemplace las piezas dañadas o desgastadas inmediatamente. Si se da el caso, contacte con su proveedor. -
Página 30: Eliminación
Puede obtener más información en el punto de recogida competente de su municipio. Los materiales son reciclables según su etiquetado. Mediante la reutilización, reciclaje u otras formas de reciclaje de equipos antiguos, estará contribuyendo de manera importante a la protección del medioambiente. RM40... -
Página 31: Accesorios Recomendados
ACCESORIOS RECOMENDADOS Para que su entrenamiento sea más cómodo, eficaz y agradable, le recomendamos que complemente su aparato de ejercicio con los accesorios adecuados. Por ejemplo, una estera protectora que asegure la colocación segura de su aparato de ejercicio al tiempo que proteja el suelo del sudor, manillares adicionales en el caso de ciertas cintas de correr o un espray de silicona para mantener en perfecto estado las partes móviles. -
Página 32: Pedido De Recambios
La siguiente imagen le muestra la posición exacta de esta etiqueta. Introduzca el número de serie en el campo correspondiente. Número de serie: Marca/categoría: Darwin/Máquinas de Remo Descripción del modelo: RM40 Número de artículo: DF-RM40 RM40... -
Página 33: Lista De Piezas
Lista de piezas N.º Descripción (INGLÉS) N.º de pieza del fabricante Computer 253E2-6-2501-B0 Handlebar post welding set 253E2-3-2700-J0 Front aniti-slip pad 253D2-6-1981-B0 71600-6-4586-60 stabilizer 70201-6-2107-J0 Pulling rope 24600-6-2201-B0 Foam roller 24600-6-2471-J1 Half-ball cap 553F0-1-0031-B3 Foam 58015-6-1244-B0 Foot pedal 252A2-6-1085-B0 Strap 252A2-6-1089-B0 Rear cover 25100-6-2430-B0... - Página 34 Anti-loosen nut M10x1.5x10T 55210-1-2010-CA Volute spring 20*0.8T 58003-6-1051-02 Anti-loosen nut M8*1.25*8T 55208-1-2008-NA Bushing of pulley axle 220A0-6-1577-00 Buffer 24500-6-2175-G1 Fixing plate for spring 24600-6-2171-B1 Square buffer 25100-6-2175-B0 Tube of revolving axle 24600-3-2125-N3 Flywheel axle 24600-6-2173-N0 Bearing #6000ZZ 58006-6-1001-00 Electrical cable 195E5-6-2596-00 RM40...
- Página 35 Cross screw 53304-2-0010-N0 Cross screw M5*0.8*10L 50805-2-0010-D0 Flat washer D21*D8.5*1.5T 55108-1-2115-CA Pulley 24500-6-1578-01 Reinforce plate 24500-6-1017-J1 Hex bolt 50108-5-0025-N3 Cross screw M6*1.0*20L 52606-2-0020-F0 Ladder screw M8*1.25*55.5L 24600-6-2177-N1 Spring washer D15.4*D8.2*2T 55108-2-1520-FA Domed bolt M8*1.25*15L 55208-6-2015-FA Flat washer D16xD8.5x1.2T 55108-1-1612-FA Flat washer D25*D8.5x2.0T 55108-1-2520-FA Flat washer D20*D11*2T 55110-1-2020-FA...
- Página 36 Adhesive fixed clamp 39000-6-5871-00 Allen nut 55208-2-2006-NA Small spacer 58002-6-1001-00 Pedal pad 252A2-6-1086-B0 Oval end cap 55311-3-3070-B8 sleeve 253E2-6-2680-J0 spanner 58030-6-1028-N2 Allen cross spanner 58030-6-1031-N1 RM40...
-
Página 37: Vista Explosionada
Vista explosionada... -
Página 38: Garantía
Durante el período de garantía, repararemos o sustituiremos aquellos aparatos que presentan defectos debidos a fallos de materiales o de fabricación. Los aparatos o piezas de aparatos sustituidos no son de nuestra propiedad. El servicio de garantía no conlleva una ampliación del período de garantía ni inicia una nueva garantía. RM40... - Página 39 Condiciones de garantía Para la aplicación de la garantía, son necesarios los siguientes pasos: Póngase en contacto con el servicio de atención al cliente por correo electrónico o por teléfono. Si el producto debe enviarse para su reparación durante el período de garantía, el vendedor cubrirá los costes.
-
Página 40: Contacto
�� Lu-Vi 08:00-18:00 �� Lu-Vi 08:00-18:00 Sá 09:00-18:00 Sá 09:00-18:00 En este sitio web encontrará una relación detallada de todas las sedes del grupo Sport-Tiedje, tanto en territorio nacional como internacional, incluyendo dirección y horario de apertura: www.fitshop.es RM40... - Página 41 VIVIMOS DEPORTE TIENDA WEB Y REDES SOCIALES Con más de 70 sedes europeas, Fitshop es www.fitshop.es actualmente la mayor tienda especializada de www.fitshop.es/blog aparatos de ejercicio y uno de los distribuidores a distancia de equipamiento deportivo de mayor renombre a nivel mundial. Los clientes www.facebook.com/SportTiedje particulares realizan pedidos a través de las 25 ...
- Página 42 Notas RM40...
- Página 44 DARWIN RM40...
