BENDIX BA-922 Instrucciones De Instalación

Instrucciones de instalación
ADAPTACIONES PARA COMPRESOR BENDIX
La hoja de instrucciones incluye instrucciones de instalación completa para todos los kits y partes individuales para esta
adaptación.
La siguiente tabla muestra los kits de adaptación necesarios y otros repuestos que posiblemente sean necesarios para
adaptar un compresor Bendix
de autobuses.
Repuestos/Kits
Kit de conexión para compresor 5016660 (este kit)
Kit de suministro y retorno de refrigerante 5016661
Kit de manguera para refrigerante 5016662
Kit de soporte angular posterior 5016663
Kit de conexiones para bomba de combustible diésel 5016664
Kit de relocalización de motor conmutado electrónico (ECM)
5016250
Junta, compresor neumático a caja de engranajes
(DDC PN 8929299)
Placa de cubierta trasera (DDC PN 23515940)
Junta para placa de cubierta trasera (DDC PN 23505248)
Bomba de combustible (DDC PN 23532874)
Junta tórica para bomba de combustible (DDC PN 23530136)
Línea de combustible (DDC PN MAHP0109)
Línea de retorno de refrigerante (DDC PN 23528004)
Salida en T de refrigerante IMPCO
Línea de retorno de refrigerante (DDC PN 23526867)

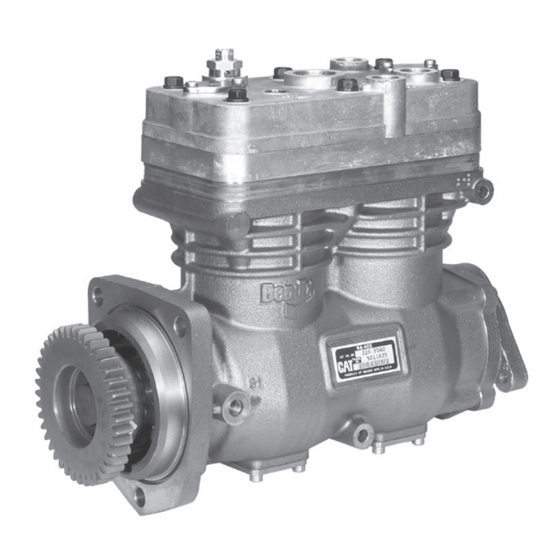

Compresor Bendix
®
BA-922 a motores DDC
® ®
(DDC PN 23532533)
®
BA-922
®
BA-922
® ®
S50 y S60 (CNG y diésel), normalmente para aplicaciones de tránsito
®
Para vehículos
con motor electrónico
a gas natural
conmutado (Electronic
comprimido
(Compressed
Natural Gas, CNG)
ü
Estos cuatro
kits se
ü
incluyen en
ü
el kit mayor
ü
5015871
O
O
ü
ü
O
(Se puede
ü
reutilizar la
línea existente).
O
Dependiendo de la instalación en el vehículo, es posible que se
requieran algunos de los siguientes elementos
Placa de cubierta de la caja de cambios de la toma de fuerza (Power
Take Off, PTO) (DDC PN 23514714)
Junta de la placa de cubierta de la caja de cambios de la PTO (DDC PN
8929130)
Perno para montaje del compresor (DDC PN 23517130)
Junta de brida para bomba hidráulica SAE A (DDC PN 23516100)
Junta de brida para bomba hidráulica SAE B (DDC PN 23516101)
Pernos de montaje para válvula reguladora M8 - 2.95 pulgadas (75 mm)
(Bendix PN 5014067)
Junta para válvula reguladora (Bendix PN 236577)
(Válvula reguladora remota) - NPT Conexión de adaptación NPT de ⅛"
Para vehículos diésel
Commutated Motor,
ECM) en la parte
posterior.
ü ü
Estos cuatro
ü ü
kits se incluyen
O O
en el kit mayor
ü ü
5016263
ü ü
ü
O
ü ü
O O
ü ü
O O
(Se puede
ü ü
reutilizar la línea
existente).
Para vehículos
diésel con ECM
lateral
Estos cinco
kits se
incluyen en
el kit mayor
5016728
(Se puede
reutilizar la
línea existente).
1
