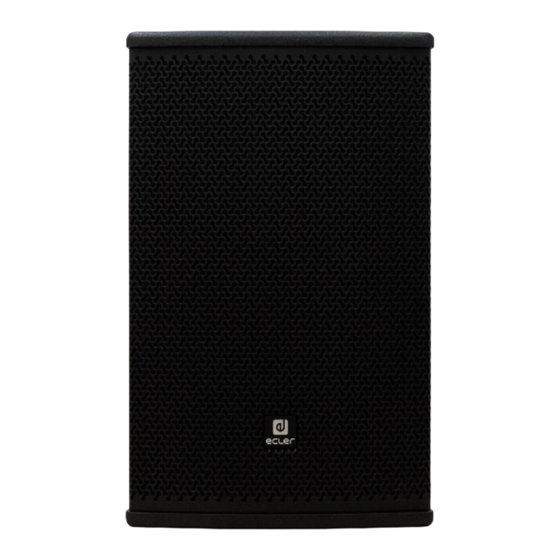

- Página 1 Serie ARQISi Cajas acústicas Altavoces Arquitectónicos MANUAL DE USUARIO v.20200722...
-
Página 2: Tabla De Contenido
ÍNDICE ADVERTENCIA IMPORTANTE .................... 4 INSTRUCCIONES IMPORTANTES DE SEGURIDAD ............5 NOTA IMPORTANTE ......................6 INTRODUCCIÓN ........................6 CARACTERÍSTICAS PRINCIPALES ..................7 5.1. ARQIS105i ........................... 7 5.2. ARQIS106i ........................... 7 5.3. ARQIS108i ........................... 8 5.4. ARQIS205i ........................... 8 5.5. ARQIS208i ........................... 9 5.6. - Página 3 12.7. ARQIS112i ..........................24 12.8. ARQISSB6Ti ..........................24 12.9. ARQISSB10i ..........................25 12.10. ARQISSB12i ......................... 25 12.11. ARQISSB15i ......................... 25...
-
Página 4: Advertencia Importante
ADVERTENCIA IMPORTANTE El símbolo del relámpago con una flecha en la punta y dentro de un triángulo equilátero, tiene el propósito de alertar al usuario de la presencia de un voltaje peligroso y sin aislar dentro del aparato, y de una magnitud tal que puede constituir riesgo de descarga eléctrica para las personas. -
Página 5: Instrucciones Importantes De Seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD 1. Lea estas instrucciones 2. Guarde estas instrucciones 3. Preste atención a todas las advertencias 4. Siga todas las instrucciones 5. No utilice este aparato cerca del agua 6. Límpielo solamente con un paño seco 7. No bloquee ninguna abertura para ventilación. Instálelo de acuerdo con las instrucciones del fabricante 8. -
Página 6: Nota Importante
Para garantizar un óptimo funcionamiento, recomendamos que su mantenimiento sea llevado a cabo por nuestros Servicios Técnicos autorizados. Ecler ARQISi tiene 3 años de garantía. INTRODUCCIÓN Bajo un enfoque basado en el seguimiento y contacto permanente con instaladores e interioristas integradores de sistemas, la línea de cajas acústicas ARQISi está... -
Página 7: Características Principales
CARACTERÍSTICAS PRINCIPALES 5.1. ARQIS105i Altavoz arquitectónico de 2 vías, full-range • 70W RMS @ 8 Ω • Woofer de 5,25" • Tweeter de 1" • Conector doble INPUT/STACK, Euroblock, con accesorio de seguridad para evitar • desconexiones accidentales • Soporte de pared VEASY incluido (compatible VESA). Robusto, de instalación fácil y rápida, incluye saltos y marcas para repetir la orientación del altavoz. -
Página 8: Arqis108I
5.3. ARQIS108i • Altavoz arquitectónico de 2 vías, full-range • 150 WRMS @ 8 Ω • Woofer de 8" • Motor de compresión de 1" (rotable) Conector doble INPUT/STACK, Euroblock + Speakon©, con accesorio de • seguridad para evitar desconexiones accidentales •... -
Página 9: Arqis208I
5.5. ARQIS208i • Altavoz arquitectónico de 2 vías, full-range • 300 WRMS @ 8 Ω • Woofer de 2x8" • Motor de compresión de 1" (rotable) Conector doble INPUT/STACK, Euroblock + Speakon©, con accesorio de • seguridad para evitar desconexiones accidentales •... -
Página 10: Arqissb6Ti
5.8. ARQISSB6Ti • Sub-woofer de 6,5" + radiador pasivo de 6,5" • Preparado para su instalación en líneas de 70/100V: selector de potencias 60/120W y 8 ohm • Conector Euroblock y pinzas-muelle (presilla) Selección de la frecuencia de corte del LPF: OFF/ 120Hz / 150Hz •... -
Página 11: Conexionado
CONEXIONADO El cable de conexión que une las salidas del amplificador y los altavoces deberá ser de buena calidad, de suficiente sección y lo más corto posible; esto reviste importancia especial cuando las distancias a cubrir son grandes y la carga es baja (4-8Ω): hasta 10m se recomienda una sección no inferior a 2,5 mm2 y para distancias superiores, 4 ó... -
Página 12: Amplificador Recomendado
Nota: en caso de utilizar el altavoz en instalaciones a 70V las potencias correspondientes para la posición 100V se verán reducidas a la mitad de las indicadas en el conmutador. En el caso de adoptar esta configuración deberá tener presentes las limitaciones del amplificador al conectar varios altavoces a su salida, en especial si la impedancia del conjunto desciende por debajo de 4Ω. -
Página 13: Ubicación
UBICACIÓN Como reglas generales se observarán las siguientes: Colocar las cajas acústicas en superficies sólidas y firmes. Los refuerzos para graves (subgraves o "subwoofers") colocados directamente en el suelo y en sentido apaisado, rendirán más que colgados, elevados o directamente en el suelo pero en sentido vertical. No debe existir ningún obstáculo entre los recintos acústicos y la audiencia. -
Página 14: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS ARQIS105i ARQIS106i ARQIS108i 65 Hz - 20 kHz Effective Freq. Range 80 Hz - 20 kHz 75 Hz - 20 kHz 130°x130° (HxV) Coverage angle 150°x130° (HxV) 140°x160° (HxV) 150W RMS / 600W Power handling 70W RMS / 280W Peak 120W RMS / 480W Peak Peak 90dB (1W/1m) - Página 15 ARQIS205i ARQIS208i Effective Freq. Range 78Hz-20kHz 73Hz-20kHz Coverage angle 150° x 40° (HxV) 130° x 30° (HxV) Power handling 140W RMS / 560W peak 300W RMS / 1200W peak Sensitivity 90dB (1W/1m) 94dB (1W/1m) 111dB continuous / 117dB Maximum SPL 119dB RMS / 125dB peak peak Recommended amplifier...
- Página 16 ARQIS110i ARQIS112i 70 Hz - 19 kHz (-10dB) 70 Hz - 19 kHz (-10dB) Effective Freq. Range 110°x110° (HxV) 120°x110° (HxV) Coverage angle 300W RMS / 120W Peak 500W RMS / 2000W Peak Power handling 94dB (1W/1m) 96dB (1W/1m) Sensitivity 119dB continuous / 125dB peak 123dB continuous / 129dB peak Maximum SPL...
- Página 17 ARQISSB6Ti ARQISSB10i 50Hz-1,5kHz 54Hz-4kHz Effective Freq. Range 120W 150W RMS / 600W peak Power handling 86dB (1W/1m) 92dB (1W/1m) Sensitivity 107dB RMS / 113dB peak 114dB RMS / 120dB peak Maximum SPL 250W RMS 300W Recommended amplifier Subwoofer Subwoofer Ways 6,5”...
- Página 18 ARQISSB12i ARQISSB15i Effective Freq. Range 44Hz-4kHz 31Hz-3kHz Power handling 300W RMS / 1200W peak 600W RMS / 2400W peak Sensitivity 95dB (1W/1m) 97dB (1W/1m) Maximum SPL 120dB RMS / 126dB peak 125dB RMS / 131dB peak Recommended amplifier 600W 1200W Ways 1 way 1 way...
-
Página 19: Diagramas De Montaje
DIAGRAMAS DE MONTAJE 11.1. Montaje del soporte de pared VEASY (ARQIS105i, ARQIS106I, ARQIS108i) -
Página 21: Instalación De La Serie Arqis
11.2. Instalación de la serie ARQIS Ejemplo de instalación horizontal y vertical usando los puntos de volado. -
Página 22: Contenido Del Embalaje
CONTENIDO DEL EMBALAJE 12.1. ARQIS105i 1 x caja acústica ARQIS105i • 1 x soporte de pared VEASY con ajuste vertical y horizontal (compatible VESA) • 1 x llave Allen 3mm • 1 x llave Allen 4mm • 1 x llave Allen 6mm •... -
Página 23: Arqis205I
12.4. ARQIS205i • 1 x caja acústica ARQIS205i • 1 x soporte de pared/techo con forma de U • 1 x tirador de seguridad de metal • 1 x llave Allen 5mm 1 x llave Allen 6mm • • 2 x tornillos •... -
Página 24: Arqis110I
12.6. ARQIS110i • 1 x caja acústica ARQIS110i • 4 x tornillos • 4 x patas de goma • 1 x Euroblock Guía rápida de usuario • • Tarjeta de garantía 12.7. ARQIS112i • 1 x caja acústica ARQIS112i • 4 x tornillos •... -
Página 25: Arqissb10I
12.9. ARQISSB10i • 1 x caja acústica ARQISSB10i • 1 x soporte de montaje en pared • 4 x tornillos • 4 x patas de goma 1 x Euroblock • • Guía rápida de usuario • Tarjeta de garantía 12.10. ARQISSB12i •... - Página 26 Para consultas técnicas diríjase a su proveedor, distribuidor o complete el formulario de contacto en nuestro sitio web, en Soporte / Consulta técnica. Motors, 166‐168 08038 Barcelona ‐ España ‐ (+34) 932238403 | information@ecler.com www.ecler.com...
