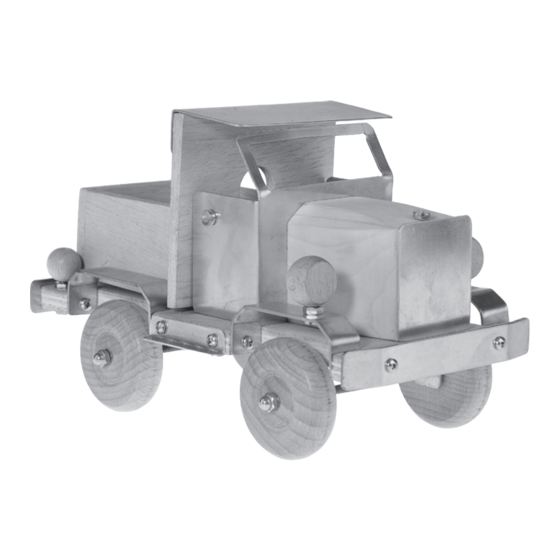

P i c k - u p a n t i g u o d e c o l e c c i ó n
NOTA
Las maquetas de OPITEC, una vez terminadas, no
deberían ser consideradas como juguetes en el
sen- tido comercial del término. De hecho, se trata
de material didáctico adecuado para un trabajo
pedagó- gico. Los menores sólo deben realizar los
trabajos relacionados con este kit bajo la supervi-
sión de un adulto. No apto para niños menores de
36 meses, ya que existe riesgo de asfixia.
MATERIAL
Contrachapado
Contrachapado
Placa de aluminio
Tira perforada de metal
Tira de metal
Listón de madera
Listón de madera
Ruedas de madera
Varilla roscada
Bolas de madera, perforadas
Bolas de madera, perforadas
Tornillos cabeza oval
Tornillos cabeza cilíndrica
Tornillos cabeza cilíndrica
Tuercas ciegas
Tuercas
Arandelas de separación
M108937#1
Tornillos cabeza oval
108.937
Herramientas necesarias:
Tijeras
Regla de acero + Lápiz
Sierra de marquetería con accesorios +
Hoja de sierra para metal
Sierra fina + sierra para metal
Taladro vertical o berbiquí
Tornillo de banco
Brocas de metal Ø 3; Ø 4; Ø 5
Brocas Forstner Ø 20
Destornillador Phillips y de raya
Llave inglesa M4 (SW 7)
Cola universal o pegamento de 2 componentes
Cola de madera
Lima de madera, lima de taller, lima de cerrajero
Papel de lija
Tijeras de hojalata
Punzón
Avellanadora manual
Martillo y granete
Atención:
Este producto contiene pequeñas piezas que se pueden tragar.
Peligro de asfixia.
Cantidad
Medidas (mm)
1
200x100x10
1
220x150x6
1
200x200x0,8
2
120x15x1,5
2
300x15x1,5
1
150x10x10
1
60 x 60 x 75
4
Ø 50
1
M4x300
2
Ø 15
2
Ø 20
26
2,9x9,5
4
M4x35
3
M4x10
5
M4
15
M4
4
4,3
3
2,9x16
Aplicación
Pieza No.
Placa base
1
Estructura
2
Estructura
3
Soporte de eje
4
Parachoques, etc.
5
Refuerzo
6
Radiador
7
Ruedas
8
Ejes
9
Luces
10
Luces
11
Fijación
12
Portalámparas
13
Radiador/Puertas
14
Fijación
15
Fijación
16
Fijación
17
Fijación
18
1
Publicidad
Manuales relacionados para Opitec 108.937
Resumen de contenidos para Opitec 108.937
- Página 1 Cola de madera Lima de madera, lima de taller, lima de cerrajero NOTA Papel de lija Las maquetas de OPITEC, una vez terminadas, no Tijeras de hojalata deberían ser consideradas como juguetes en el Punzón sen- tido comercial del término. De hecho, se trata Avellanadora manual de material didáctico adecuado para un trabajo...
- Página 2 INSTRUCCIONES DE MONTAJE General: El kit de construcción permite escoger entre dos alternativas: pick-up o furgoneta cerrada. La construcción de ambos modelos se presta de forma ideal para trabajo de proyectos. Los componentes individuales (chasís, estructura, radiador, cabina, volante, asiento, lámparas, parachoques, guardabarros, techo y soporte de eje) pueden ser realizados por diferentes equipos.
- Página 3 INSTRUCCIONES DE MONTAJE Paso 3 Tal como aparece en la figura, recortar un trozo de 105 mm de largo de cada una de las tiras de metal (pieza 5) para los para- choques. El restante se guarda para el guardabarros. Dibujar y marcar los puntos de taladración.
- Página 4 INSTRUCCIONES DE MONTAJE Paso 5 Según indica la figura, cortar cuatro pedazos de 85 mm de largo del restante y de la segunda tira de metal (5) para los guarda- barros. Dibujar y marcar los puntos de perforación para los guardabarros traseros y delanteros. Nota: Prestar atención a las perforaciones en los guardabarros traseros y delanteros.
- Página 5 INSTRUCCIONES DE MONTAJE Guardabarros: Ajustar los guardabarros delanteros en los recortes previstos para ellos en el chasís (prestar atención a la dirección del monta- je). Pre-taladrar los agujeros con un punzón y fijar cada guardabarros con dos tornillos (12). Los dos guardabarros deben ser montados de la misma forma. Parachoques: Presentar cada uno de los parachoques en el lado correspondiente.
- Página 6 INSTRUCCIONES DE MONTAJE Paso 7 Traspasar las medidas al radiador de 75x60x60mm (7). El recorte es demasiado largo por unos 15mm; este lado se puede utili- zar para fijar durante el montaje. Marcar los puntos de tornillos y los centros de las perforaciones con un punzón. Taladrar las perforaciones de Ø 4 mm. La per- foración en donde entrará...
- Página 7 INSTRUCCIONES DE MONTAJE General: Ahora comienza la parte en la que se tiene que diferenciar entre la construcción del pick-up y de la furgoneta cerrada. Las plantillas se pueden cambiar al gusto personal. En las instrucciones se indica en qué pasos se puede hacer. Paso 8 Recortar la plantilla para los recortes de metal según el modelo de vehículo escogido (ver pág.
- Página 8 INSTRUCCIONES DE MONTAJE Paso 10 Recortar la plantilla para las piezas de madera según el modelo de vehículo elegido (ver páginas 13/14). Fijarla con cinta adhe- siva al contrachapado (2) de 220x150x6 mm o tomar las medidas del dibujo y pasarlas a la madera. Nota: El volante también se puede hacer de alumino (ver plantillas).
- Página 9 INSTRUCCIONES DE MONTAJE Paso 14 Se encola un trozo de listón de 10x10x58 mm a la parte trasera de la pared de fondo, centrada y al borde del canto inferior. En el lado delantero se encola el asiento, al borde del canto inferior y centrado a la pared de fondo, con cola universal. Se fijan las partes con sargentos.
- Página 10 INSTRUCCIONES DE MONTAJE Paso 17 En la furgoneta, el cajón se pone en el chasís al borde de la cabina (puertas). Centrar el techo (perforaciones centradas a los trozos de listones) y marcar las perforaciones. Taladrar agujeros con una broca de 2 mm en los listones (ver figura), y fijar el techo con 2 tornillos (12).
- Página 11 Plantilla Furgoneta (Estructura de hojalata) E 1:1 Las líneas de rayas son líneas de pliegue Radiador Ajustar el recorte al radiador acabado Techo Asiento Volante Cabina M108937#1...
- Página 12 Plantilla Pick-Up (Estructura de hojalata) E 1:1 Las líneas de rayas son líneas de pliegue Radiador Techo Ajustar el recorte al radiador acabado Asiento Volante Cabina M108937#1...
- Página 13 Plantilla Furgoneta Contrachapado estructura E 1:1 Asiento Pared de fondo Volante de madera o metal Pared lateral del cajón Pared lateral del cajón Pared de fondo del cajón M108937#1...
- Página 14 Plantilla Pick-Up Contrachapado estructura E 1:1 Pared del borde Pared de fondo Asiento Volante de ma- dera o metal Pared del borde Pared del borde M108937#1...
- Página 15 Plantilla Chasís (Pick-Up o Furgoneta) E 1:1 Pre-taladrar con punzón Pre-taladrar con punzón M108937#1...
