3. Espiral/Clotoide
Se trata de una curva de transición cuyo radio varía
a lo largo de su longitud. Una espiral/clotoide se ha
de definir por:
• Punto inicial (P1) y punto final (P2) con coorde-
nadas Este (X) y Norte(Y) conocidas
• Radio (R) al comienzo de la espiral/clotoide
• Parámetro (
A = L · R
espiral/clotoide
• Dirección: la de las agujas del reloj o contraria a
las agujas del reloj
• Tipo de espiral: Entrada o Salida

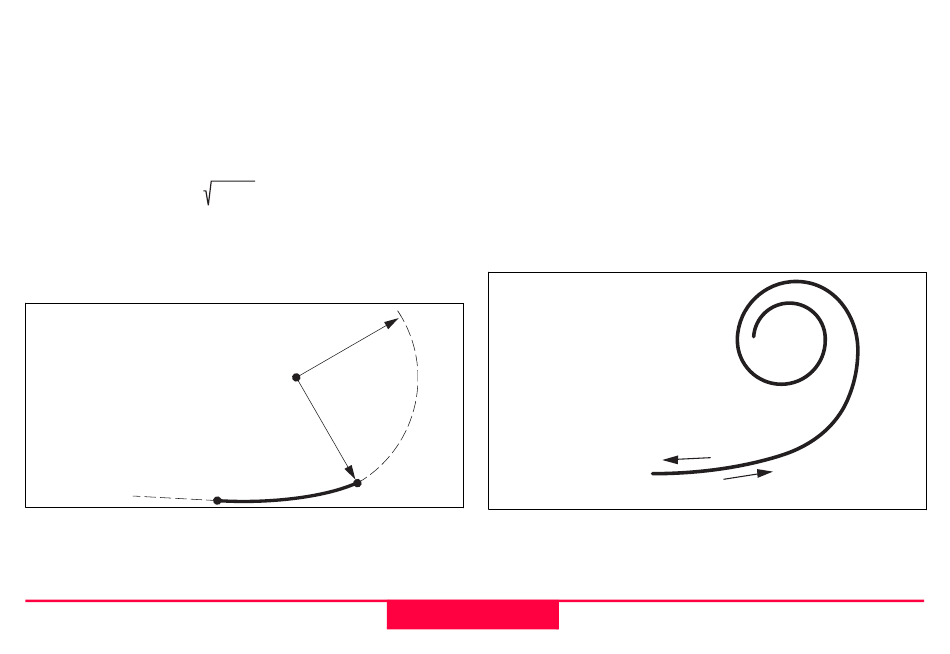

TPS800_Z129
P1 Punto inicial
P2 Punto final
Leica TPS800-4.0.1es
902 490 839
) o longitud (L) de la
R
R
L
P2
P1
R Radio
L Longitud
Tipos de espiral:
• Espiral de entrada (Entrada = A): Espiral con un
radio infinito en el punto inicial y un radio dado
en el punto final.
• Espiral de salida (Salida = B): Espiral con un
radio dado en el punto inicial y un radio infinito
en el punto final.
• Espiral parcial/Ovoide: Una espiral con un radio
dado en el punto inicial y otro radio dado en el
punto final.
TPS800_Z99
A Espiral de entrada
B Espiral de salida
