Installation Instructions
GB
Instrucciones de instalación
E
Notice d'installation
F
Installatievoorschriften
NL
Istruzioni di installazione
I
Montagevejledning
DK
Monteringsinstruksjoner
N
Viewguard Series DUAL
033440.01/ 033450.01

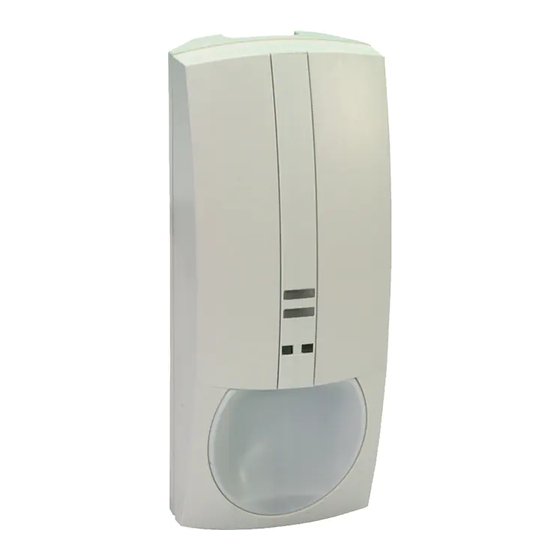

Viewguard DUAL AM FAI
033441.01 / 033451.01
Viewguard DUAL FAI
4
2
3
1
Fig. 1
1
2
3
4
6
5
Fig. 3
P01720-10-007-04
2017-06-28
DUAL FAI
DUAL AM FAI
Fig. 2
A
3
3
B
1
B
D
D
C
C
1
3
3
a
3
b
3
3
2
Fig. 4
GB
E
Page 2
Página 4
5/1
Fig. 5
°
0 (Fig. 5/1)
2,5m
0
9m
6m
3m
1
2
0
3
3m
4
6m
5
6
9m
0
4m
2m
0
2m
a
4m
Fig. 6
0
F
NL
Page 6
Pagina 8
Pagina 10
3°
45°
+/-0°
45°
5/2
5/3
3m
6m
9m
40°
A
B
B
40°
3m
6m
9m
40°
A
B
B
40°
2m
4m
6m
I
DK
N
Side 12
Side 14
5/4
12m
15m
30°
20°
10°
0°
10°
20°
30°
12m
15m
30°
20°
10°
0°
10°
20°
30°
8m
