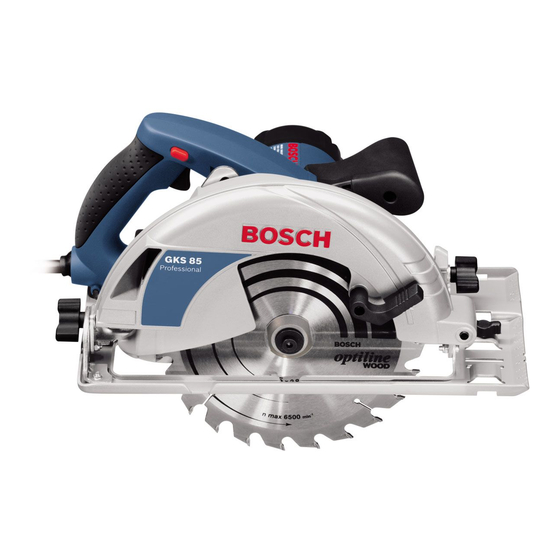

Bosch Professional GKS 85 Manual Original
Bosch Professional GKS 85 Manual Original

Bosch Professional GKS 85 Manual Original

Ocultar thumbs Ver también para Professional GKS 85:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 40

Enlaces rápidos

OBJ_DOKU-4757-003.fm Page 1 Tuesday, August 21, 2007 3:44 PM
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
www.bosch-pt.com
1 609 929 K67 (2007.08) O / 301
GKS 85 Professional
de Originalbetriebsanleitung
el Πρωτότυπο οδηγιών χρήσης
en Original instructions
tr Orijinal işletme talimat
fr Notice originale
pl Instrukcją oryginalną
es Manual original
cs Původním návodem k
pt Manual original
používání
it
Istruzioni originali
sk Pôvodný návod na použitie
nl Oorspronkelijke
hu Eredeti használati utasítás
gebruiksaanwijzing
ru Одлинник руководства по
da Original brugsanvisning
эксплуатации
sv Bruksanvisning i original
uk Оригінальна інструкція з
no Original driftsinstruks
експлуатації
fi
Alkuperäiset ohjeet
ro Instrucţiuni de folosire
originale
bg Оригинално ръководство
за експлоатация
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijām
oriģinālvalodā
lt
Originali
instrukcija
