3.6.

Instrucciones para el montaje

Para sacar el inversor, es necesario abrir la caja, meter las manos en las ranuras en ambos lados del
inversor y agarrar las asas; sacar el inversor de la caja levantándolo y llevarlo al punto de instalación.
Peligro
Atención
1. Determinar la posición de los agujeros, asegurarse de que estén en un mismo plano; marcarlos
entonces con un rotulador. Hecho esto, practicar los agujeros en la pared con el taladro. El taladro
debe permanecer perpendicular a la pared; para no causar daños a la pared, se debe evitar
agitarlo al practicar los agujeros. Si los agujeros no estuviesen bien alineados, se deben marcar de
nuevo los punto y repetir la perforación.
2. Introducir el tornillo de expansión en el agujero en sentido vertical, presar atención a la
profundidad que alcanza (ni demasiado superficial ni demasiado profundo).
3. Alinear el soporte con la posición de los agujeros y fijarlo apretando los pernos de expansión con
tuercas.
4. Situar el inversor y fijarlo en el panel trasero.
5. (ACCIÓN OPCIONAL) instalar un bloqueo antirrobo.
Manual de Usuario 3PH HYD5000-HYD20000-ZSS
Rev. 1.1 del 17/03/2021
Identificación: MD-AL-GI-00
Rev. 1.1 17-03-21 - Aplicación: GID
El inversor es un producto pesado, por lo cual se debe prestar atención
a mantener el equilibrio mientras se lleva a otra posición. Se necesitan
2 o más personas para mover el embalaje y el inversor.
Poner espuma o papel en el suelo en el punto en que se vaya a posar el
inversor, para proteger la carcasa.

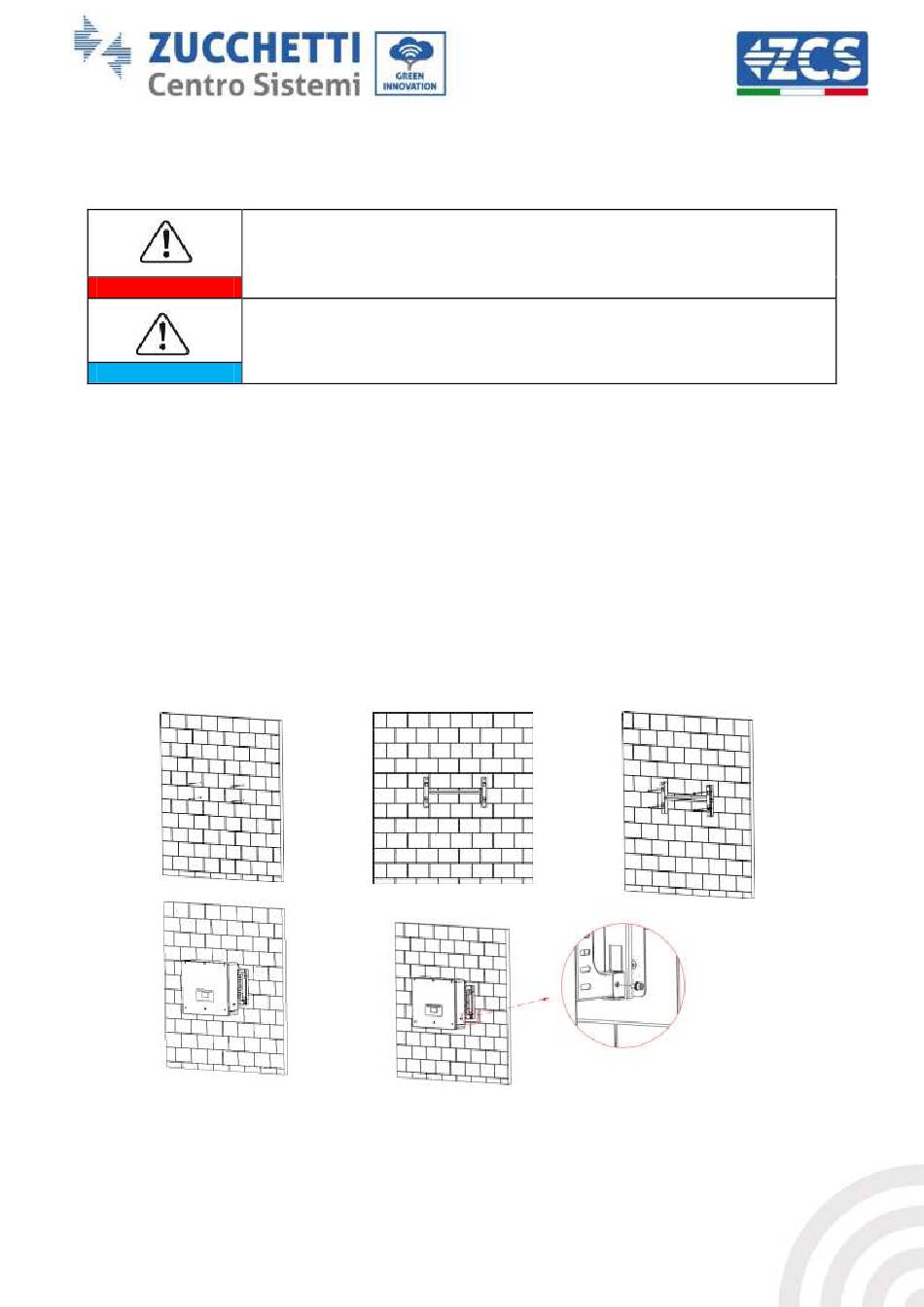

Figura 8 - Colocación del inversor en la pared
