Manual de Instrucciones

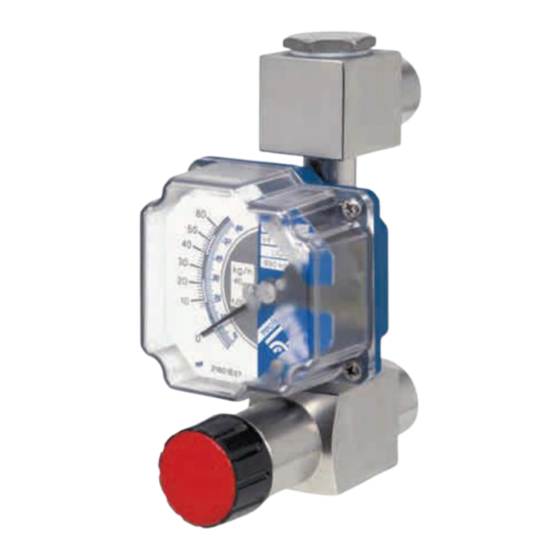

Medidor de caudal
de área variable
Serie
Modelos
M21/R Entrada-salida vertical.
M21/N Entrada-salida vertical.
M21/HR Entrada-salida horizontal.
M21/HN Entrada-salida horizontal.
M21/HRA Entrada-salida horizontal.
M21/HNA Entrada-salida horizontal.
M21/1 Entrada-salida vertical.
M21/3 Entrada-salida vertical.
M21/5 Entrada-salida vertical.
M21/7 Entrada-salida vertical.
C-MI-M21 Rev.: 2
M-21
Rosca BSP hembra.
Rosca NPT hembra.
Rosca BSP hembra.
Rosca NPT hembra.
Rosca BSP hembra con válvula.
Rosca NPT hembra con válvula.
Rosca DIN 11851.
Unión CLAMP ISO 2852.
Rosca ISO 4200.
ISO 1145 (SMS).
Publicidad
Tabla de contenido
Manuales relacionados para Tecfluid M-21 Series
Resumen de contenidos para Tecfluid M-21 Series
- Página 1 Medidor de caudal de área variable Serie instrumentación M-21 para fluidos Manual de Instrucciones Modelos M21/R Entrada-salida vertical. Rosca BSP hembra. M21/N Entrada-salida vertical. Rosca NPT hembra. M21/HR Entrada-salida horizontal. Rosca BSP hembra. M21/HN Entrada-salida horizontal. Rosca NPT hembra. M21/HRA Entrada-salida horizontal. Rosca BSP hembra con válvula.
- Página 2 Datos técnicos Conforme a la Directiva 97/23/CE de Equipos a Presión. Precisión: ± 4% valor final escala. Clase 4 según VDE/VDI 3513. Este equipo está considerado un accesorio a presión y NO un accesorio de seguridad según Longitud Escala: 60 mm. la definición de la Directiva 97/23/CE, Articulo 1, Escalas: Directas en l/h, m...
-
Página 3: Principio De Funcionamiento
PRINCIPIO DE FUNCIONAMIENTO El caudalímetro consta de un orificio calibrado y un flotador cónico. El caudal ascendente empuja al flotador hasta un punto de equilibrio. El área que se obtiene entre el flotador y el aro es proporcional al caudal. Este tipo de principio de medida se denomina de área variable. -
Página 4: Puesta En Marcha
En el caso de existir abundantes partículas metálicas magnéticas en suspensión, es necesario montar un filtro magnético a la entrada del medidor, para evitar la acumulación de partículas en el campo magnético del flotador, con la posibilidad de inmovilizarlo. FLUJO DESCENDENTE FLUJO HORIZONTAL Figura 1 Figura 2... - Página 5 2. VALVULA DE 2. VALVULA DE REGULACION CIERRE Y CIERRE VALVULA BY-PASS VALVULA BY-PASS 1. VALVULA DE 1. VALVULA DE CIERRE REGULACION Y CIERRE INSTALACION PARA GASES INSTALACION PARA LIQUIDOS Figura 3 Figura 4 MEDIDA DE GASES. (Figura 3) En la medida de GASES, LA PRESIÓN DE TRABAJO TIENE LA MÁXIMA importancia para una medición correcta, ya que afecta directamente a la escala del instrumento.
-
Página 6: Mantenimiento
1.FLOTADOR ATASCADO (M21/R, M21/N, M21/1, M21/3, M21/5, M21/7) Para desmontar el flotador (1) del caudalímetro, es necesaria una llave especial que puede ser suministrada opcionalmente por TECFLUID, S.A. Esta llave encaja en la guía superior del flotador. Una vez encajada la llave en la guía del flotador, se desenrosca la tuerca (3) mediante una llave de tubo. -
Página 7: Ausencia De Campo Magnético
Tener presente que durante todo el proceso se debe mantener la llave especial en la posición adecuada, manualmente o fijada en una mordaza, para facilitar el montaje. En caso de estar interesado en la adquisición de la llave especial de TECFLUID, S.A. debe indicar para qué diámetro nominal es necesaria. -
Página 8: Garantía
200 mbar. GARANTÍA Tecfluid S.A. GARANTIZA TODOS SUS PRODUCTOS POR UN PERÍODO DE 24 MESES desde su venta, contra cualquier defecto de materiales, fabricación y funcionamiento. Quedan excluidas de esta garantía las averías que pueden atribuirse al uso indebido o aplicación diferente a la especificada en el pedido, manipulación por personal no autorizado por...
